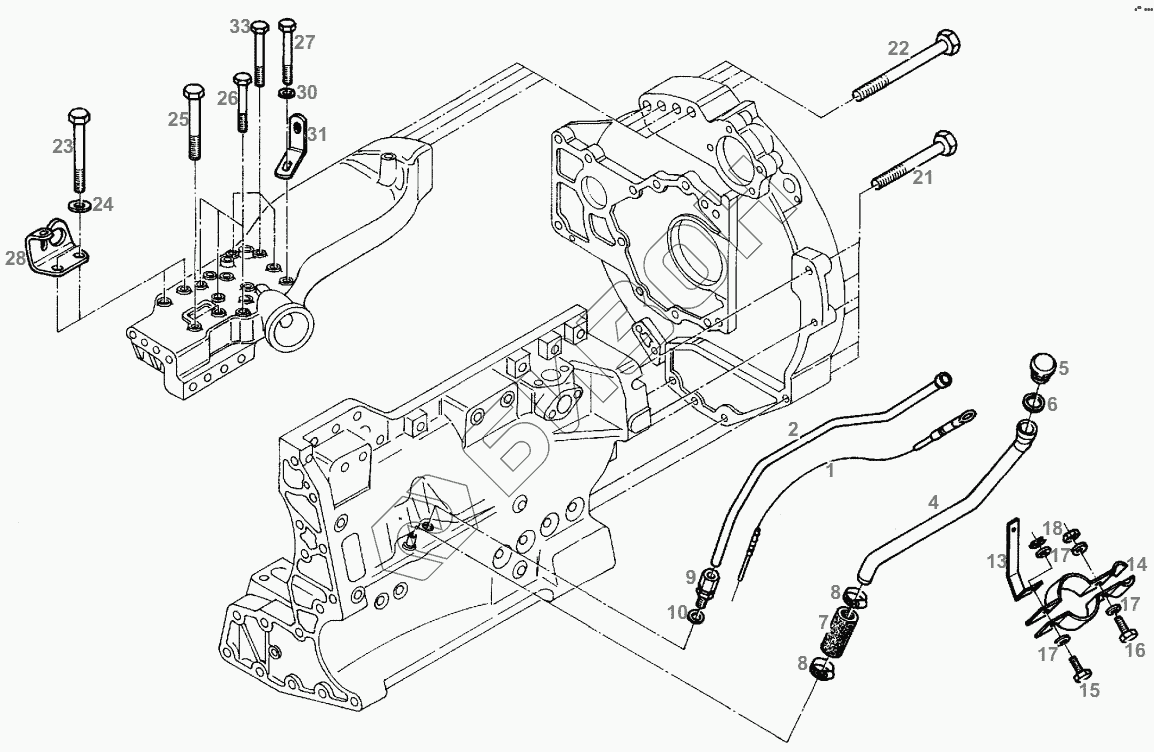

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. OIL PAN
1
2
4
4
5
6
7
8
8
9
10
13
14
14
15
16
17
17
17
18
21
21
22
23
24
25
26
27
27
28
30
31
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524200510150 | OIL DIPSTICK |
Загрузка ...
|
|
| 2 | F524200510160 | GUIDE TUBE |
Загрузка ...
|
|
| 4 | F524200510110 | OIL FILLING SOCKET |
Загрузка ...
|
|
| 4 | F524200510170 | OIL FILLING SOCKET |
Загрузка ...
|
|
| 5 | F291200310461 | CLOSING COVER |
Загрузка ...
|
|
| 6 | F291200310640 | GASKET |
Загрузка ...
|
|
| 7 | F524200510180 | HOSE |
Загрузка ...
|
|
| 8 | F524200510190 | STRAP |
Загрузка ...
|
|
| 9 | Х575201100000 | TUBE CONNECTION |
Загрузка ...
|
|
| 10 | Х540004278000 | SEALING RING |
Загрузка ...
|
|
| 13 | F524200510130 | SUPPORT |
Загрузка ...
|
|
| 14 | F524200510140 | PIPE COLLAR |
Загрузка ...
|
|
| 14 | F524200510200 | SUPPORT |
Загрузка ...
|
|
| 15 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 16 | Х487527706000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | Х450006308000 | DISC |
Загрузка ...
|
|
| 18 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 21 | Х486546901000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | Х486547100000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | Х486547400000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | Х486537206000 | HEXAGON SCREW |
Загрузка ...
|
|
| 24 | Х450008708000 | DISC |
Загрузка ...
|
|
| 25 | Х486537001000 | HEXAGON SCREW |
Загрузка ...
|
|
| 26 | Х486529200000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | Х486526402000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | Х486529500000 | HEXAGON SCREW |
Загрузка ...
|
|
| 28 | F524200210330 | SUSPENSION EYE |
Загрузка ...
|
|
| 30 | Х450006308000 | DISC |
Загрузка ...
|
|
| 31 | F926880010160 | SUPPORT |
Загрузка ...
|
|
| 33 | Х486529200000 | HEXAGON SCREW |
Загрузка ...
|
|
| 33 | Х486526402000 | HEXAGON SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
