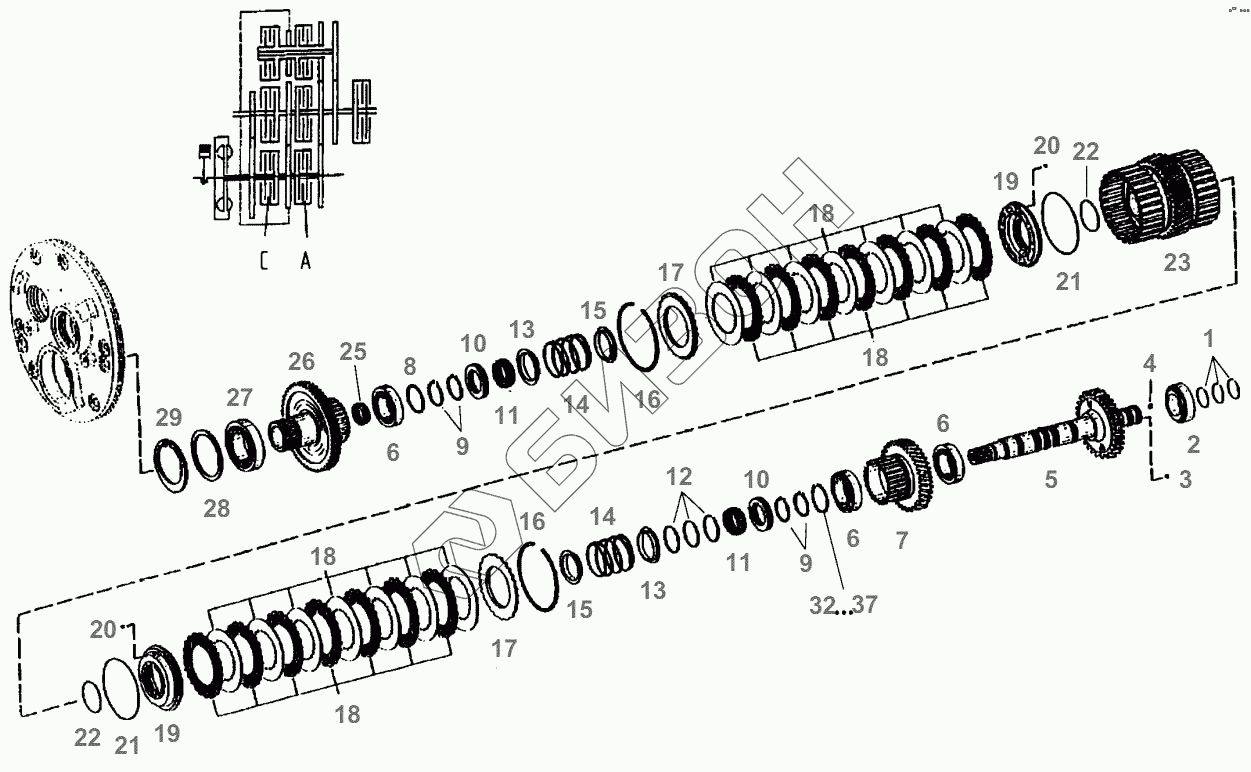

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. POWER SHIFT CLUT.CPL
1
2
3
4
5
6
6
6
7
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
16
16
16
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
25
26
27
28
29
32
32
32
32
32
33
33
33
33
33
34
34
34
34
34
35
35
35
35
35
36
36
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| F514100360670 | F514100360670 | CLUTCH |
Загрузка ...
|
|
| 1 | Х560711700000 | PLAIN COMPRES.RING |
Загрузка ...
|
|
| 2 | F824100360370 | ROLLER BEARING |
Загрузка ...
|
|
| 3 | F514100360290 | CLOSING COVER |
Загрузка ...
|
|
| 4 | Х412820600000 | THREADED PIN |
Загрузка ...
|
|
| 5 | F514100360460 | DRIVE SHAFT |
Загрузка ...
|
|
| 6 | F514100360390 | ROLLER BEARING |
Загрузка ...
|
|
| 7 | F514100360380 | SPUR GEAR |
Загрузка ...
|
|
| 8 | F824100410450 | DISC |
Загрузка ...
|
|
| 9 | F514100360400 | CIRCLIP |
Загрузка ...
|
|
| 10 | F514100360200 | AXIAL NEEDLE BEARING |
Загрузка ...
|
|
| 11 | F514100360180 | NEEDLE CAGE |
Загрузка ...
|
|
| 12 | F514100360190 | PLAIN COMPRES.RING |
Загрузка ...
|
|
| 13 | F514100360170 | GUIDE RING |
Загрузка ...
|
|
| 14 | F514100360160 | PRESSURE SPRING |
Загрузка ...
|
|
| 15 | F514100360150 | GUIDE RING |
Загрузка ...
|
|
| 16 | G001990200440 | SNAP RING SET |
Загрузка ...
|
|
| 16 | F514100360140 | SNAP RING |
Загрузка ...
|
|
| 16 | F514100360130 | SNAP RING |
Загрузка ...
|
|
| 16 | F514100360120 | SNAP RING |
Загрузка ...
|
|
| 16 | F514100360110 | SNAP RING |
Загрузка ...
|
|
| 17 | F514100360100 | END PLATE |
Загрузка ...
|
|
| 18 | G001990200560 | DISC KIT |
Загрузка ...
|
|
| 19 | F514100360071 | PISTON |
Загрузка ...
|
|
| 20 | F824100095020 | BALL |
Загрузка ...
|
|
| 21 | F514100360720 | O-RING |
Загрузка ...
|
|
| 22 | F514100360710 | O-RING |
Загрузка ...
|
|
| 23 | F514100360310 | PISTON CARRIER |
Загрузка ...
|
|
| 25 | F514100360320 | NEEDLE CAGE |
Загрузка ...
|
|
| 26 | F514100360470 | DRIVING WHEEL |
Загрузка ...
|
|
| 27 | F199300020110 | ROLLER BEARING |
Загрузка ...
|
|
| 28 | G001990200470 | SHIM SET |
Загрузка ...
|
|
| 29 | Х530108146000 | CIRCLIP |
Загрузка ...
|
|
| 32 | F514100360700 | SHIM SET |
Загрузка ...
|
|
| 32 | F514100360480 | DISC |
Загрузка ...
|
|
| 32 | F514100360550 | DISC |
Загрузка ...
|
|
| 32 | F514100360490 | DISC |
Загрузка ...
|
|
| 32 | F514100360560 | DISC |
Загрузка ...
|
|
| 33 | F514100360500 | DISC |
Загрузка ...
|
|
| 33 | F514100360570 | DISC |
Загрузка ...
|
|
| 33 | F514100360510 | DISC |
Загрузка ...
|
|
| 33 | F514100360580 | DISC |
Загрузка ...
|
|
| 33 | F514100360520 | DISC |
Загрузка ...
|
|
| 34 | F514100360530 | DISC |
Загрузка ...
|
|
| 34 | F514100360610 | DISC |
Загрузка ...
|
|
| 34 | F824100410450 | DISC |
Загрузка ...
|
|
| 34 | F514100360600 | DISC |
Загрузка ...
|
|
| 34 | F514100360590 | DISC |
Загрузка ...
|
|
| 35 | F514100360540 | DISC |
Загрузка ...
|
|
| 35 | F514100360620 | DISC |
Загрузка ...
|
|
| 35 | F514100360230 | DISC |
Загрузка ...
|
|
| 35 | F514100360630 | DISC |
Загрузка ...
|
|
| 35 | F514100360240 | DISC |
Загрузка ...
|
|
| 36 | F514100360640 | DISC |
Загрузка ...
|
|
| 36 | F514100360250 | DISC |
Загрузка ...
|
|
| 36 | F514100360650 | DISC |
Загрузка ...
|
|
| 36 | F514100360260 | DISC |
Загрузка ...
|
|
| 36 | F514100360660 | DISC |
Загрузка ...
|
|
| 37 | F824100410440 | DISC |
Загрузка ...
|
