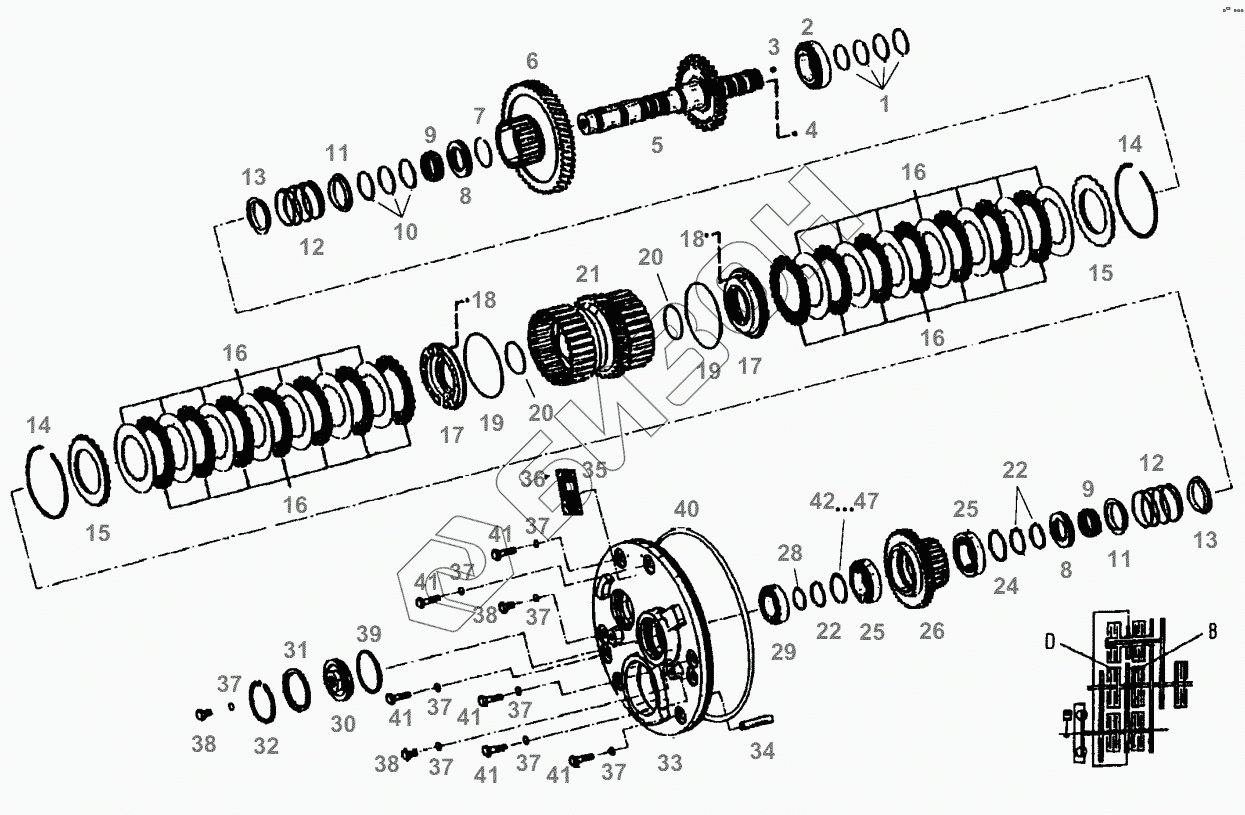

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. POWER SHIFT CLUT.CPL
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
22
24
25
25
26
28
29
30
31
32
33
34
35
36
37
37
37
37
37
37
37
37
37
38
38
38
39
40
41
41
41
41
41
41
42
42
42
42
42
43
43
43
43
43
44
44
44
44
44
45
45
45
45
45
46
46
46
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| F514100360680 | F514100360680 | CLUTCH |
Загрузка ...
|
|
| 1 | Х560712600000 | PLAIN COMPRES.RING |
Загрузка ...
|
|
| 2 | F514100360050 | ROLLER BEARING |
Загрузка ...
|
|
| 3 | Х412820600000 | THREADED PIN |
Загрузка ...
|
|
| 4 | F514100360020 | THROTTLE INSERT |
Загрузка ...
|
|
| 5 | F514100360430 | OUTPUT SHAFT |
Загрузка ...
|
|
| 6 | F514100360440 | SPUR GEAR |
Загрузка ...
|
|
| 7 | F514100360040 | SNAP RING |
Загрузка ...
|
|
| 8 | F514100360200 | AXIAL NEEDLE BEARING |
Загрузка ...
|
|
| 9 | F514100360180 | NEEDLE CAGE |
Загрузка ...
|
|
| 10 | F514100360190 | PLAIN COMPRES.RING |
Загрузка ...
|
|
| 11 | F514100360170 | GUIDE RING |
Загрузка ...
|
|
| 12 | F514100360160 | PRESSURE SPRING |
Загрузка ...
|
|
| 13 | F514100360150 | GUIDE RING |
Загрузка ...
|
|
| 14 | G001990200440 | SNAP RING SET |
Загрузка ...
|
|
| 15 | F514100360100 | END PLATE |
Загрузка ...
|
|
| 16 | G001990200560 | DISC KIT |
Загрузка ...
|
|
| 17 | F514100360071 | PISTON |
Загрузка ...
|
|
| 18 | F824100095020 | BALL |
Загрузка ...
|
|
| 19 | F514100360720 | O-RING |
Загрузка ...
|
|
| 20 | F514100360710 | O-RING |
Загрузка ...
|
|
| 21 | F514100360060 | PISTON CARRIER |
Загрузка ...
|
|
| 22 | F514100360400 | CIRCLIP |
Загрузка ...
|
|
| 24 | F824100410450 | DISC |
Загрузка ...
|
|
| 25 | F514100360390 | ROLLER BEARING |
Загрузка ...
|
|
| 26 | F514100360450 | SPUR GEAR |
Загрузка ...
|
|
| 28 | F514100360270 | V-AXIAL SEALING RING |
Загрузка ...
|
|
| 29 | F824100360370 | ROLLER BEARING |
Загрузка ...
|
|
| 30 | F514100050020 | COVER |
Загрузка ...
|
|
| 31 | G001990200460 | SHIM SET |
Загрузка ...
|
|
| 32 | Х530106546000 | CIRCLIP |
Загрузка ...
|
|
| 33 | F514100050010 | COVER |
Загрузка ...
|
|
| 34 | F514100050030 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 35 | F198305020070 | FIRM NAME PLATE |
Загрузка ...
|
|
| 36 | X419432887000 | NOTCHED PIN |
Загрузка ...
|
|
| 37 | X566006100000 | USITRING |
Загрузка ...
|
|
| 38 | X487531005000 | HEXAGON SCREW |
Загрузка ...
|
|
| 39 | X548941700000 | O-RING |
Загрузка ...
|
|
| 40 | X549041800000 | O-RING |
Загрузка ...
|
|
| 41 | X487532141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 42 | F514100360490 | DISC |
Загрузка ...
|
|
| 42 | F514100360560 | DISC |
Загрузка ...
|
|
| 42 | F514100360550 | DISC |
Загрузка ...
|
|
| 42 | F514100360480 | DISC |
Загрузка ...
|
|
| 42 | F514100360700 | SHIM SET |
Загрузка ...
|
|
| 43 | F514100360500 | DISC |
Загрузка ...
|
|
| 43 | F514100360570 | DISC |
Загрузка ...
|
|
| 43 | F514100360510 | DISC |
Загрузка ...
|
|
| 43 | F514100360580 | DISC |
Загрузка ...
|
|
| 43 | F514100360520 | DISC |
Загрузка ...
|
|
| 44 | F514100360590 | DISC |
Загрузка ...
|
|
| 44 | F514100360610 | DISC |
Загрузка ...
|
|
| 44 | F824100410450 | DISC |
Загрузка ...
|
|
| 44 | F514100360600 | DISC |
Загрузка ...
|
|
| 44 | F514100360530 | DISC |
Загрузка ...
|
|
| 45 | F514100360540 | DISC |
Загрузка ...
|
|
| 45 | F514100360620 | DISC |
Загрузка ...
|
|
| 45 | F514100360230 | DISC |
Загрузка ...
|
|
| 45 | F514100360630 | DISC |
Загрузка ...
|
|
| 45 | F514100360240 | DISC |
Загрузка ...
|
|
| 46 | F514100360640 | DISC |
Загрузка ...
|
|
| 46 | F514100360250 | DISC |
Загрузка ...
|
|
| 46 | F514100360650 | DISC |
Загрузка ...
|
|
| 46 | F514100360260 | DISC |
Загрузка ...
|
|
| 46 | F514100360660 | DISC |
Загрузка ...
|
|
| 47 | F824100410440 | DISC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
