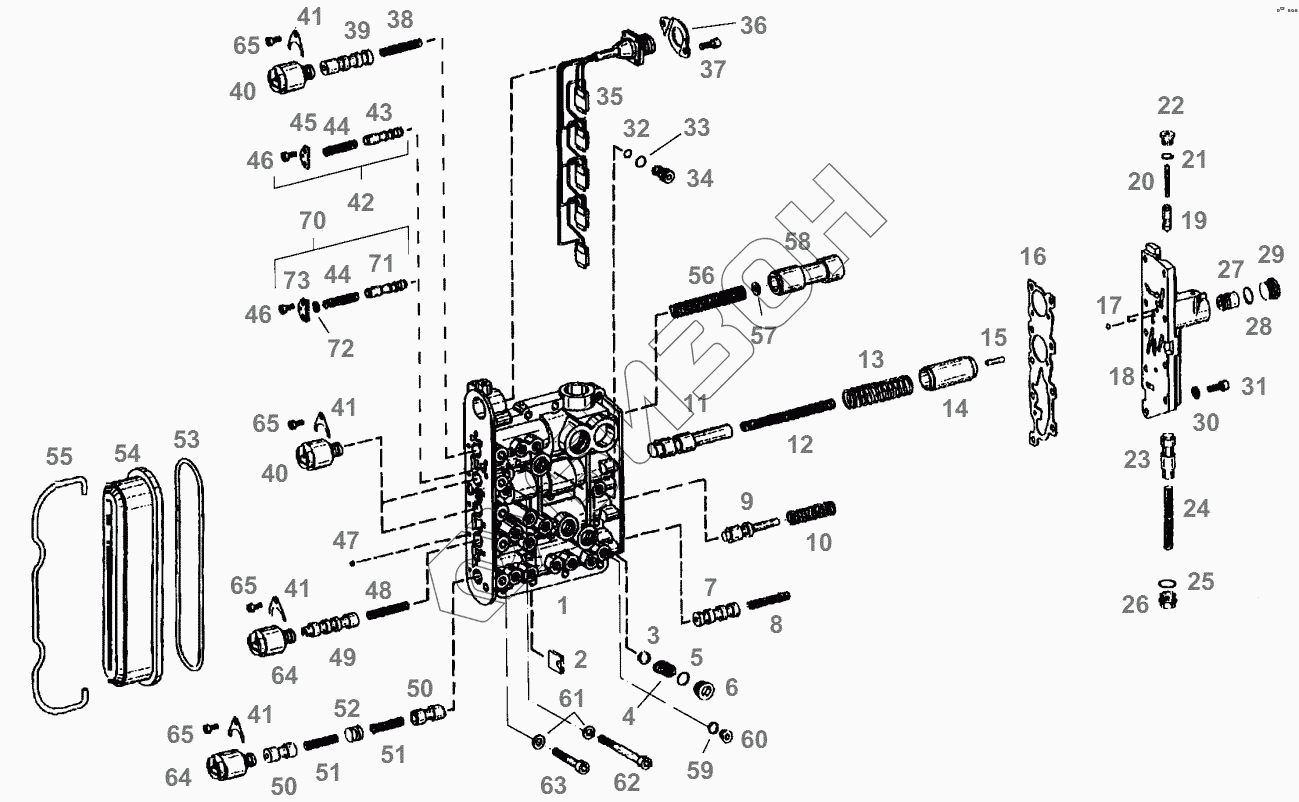

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. POWER SHIFT CONTROL
1
2
3
4
5
6
13
16
17
18
21
22
25
26
27
27
27
27
27
27
27
28
29
30
31
32
33
34
35
36
37
40
40
41
41
41
41
45
46
46
47
53
54
55
57
59
60
61
62
63
64
64
65
65
65
65
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F514100090120 | VALVE HOUSING |
Загрузка ...
|
|
| 2 | F824100090450 | STOP PLATE |
Загрузка ...
|
|
| 3 | F824100090630 | BALL |
Загрузка ...
|
|
| 4 | F824100090640 | PRESSURE SPRING |
Загрузка ...
|
|
| 5 | Х548841600000 | O-RING |
Загрузка ...
|
|
| 6 | Х483801600000 | LOCK SCREW |
Загрузка ...
|
|
| 13 | F824100090350 | PRESSURE SPRING |
Загрузка ...
|
|
| 16 | F824100090650 | GASKET |
Загрузка ...
|
|
| 17 | F824100090520 | BALL |
Загрузка ...
|
|
| 18 | F824100090660 | SHIFTER HOUSING |
Загрузка ...
|
|
| 21 | Х548824800000 | O-RING |
Загрузка ...
|
|
| 22 | Х483800401000 | LOCK SCREW |
Загрузка ...
|
|
| 25 | Х548841600000 | O-RING |
Загрузка ...
|
|
| 26 | F824100090760 | SCREW |
Загрузка ...
|
|
| 27 | G001990200380 | PISTON SET |
Загрузка ...
|
|
| 27 | F824100090700 | PISTON |
Загрузка ...
|
|
| 27 | F824100090690 | PISTON |
Загрузка ...
|
|
| 27 | F824100090680 | PISTON |
Загрузка ...
|
|
| 27 | F824100090670 | PISTON |
Загрузка ...
|
|
| 27 | F515100090050 | PISTON |
Загрузка ...
|
|
| 27 | F515100090060 | PISTON |
Загрузка ...
|
|
| 28 | Х548851000000 | O-RING |
Загрузка ...
|
|
| 29 | Х483802000000 | LOCK SCREW |
Загрузка ...
|
|
| 30 | Х450905100000 | DISC |
Загрузка ...
|
|
| 31 | Х485005000000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 32 | Х548810001000 | O-RING |
Загрузка ...
|
|
| 33 | Х548816800000 | O-RING |
Загрузка ...
|
|
| 34 | G001990200390 | SET OF DIAPHRAGMES |
Загрузка ...
|
|
| 35 | F824100090550 | WIRING HARNESS |
Загрузка ...
|
|
| 36 | F824100090560 | RETAINING SHEET ME. |
Загрузка ...
|
|
| 37 | Х485004300000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 40 | F824100090530 | SOLENOID VALVE |
Загрузка ...
|
|
| 41 | F824100090540 | RETAINING SHEET ME. |
Загрузка ...
|
|
| 45 | F824100090510 | RETAINING SHEET ME. |
Загрузка ...
|
|
| 46 | Х485002405000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 47 | F824100090520 | BALL |
Загрузка ...
|
|
| 53 | F824100090580 | O-RING |
Загрузка ...
|
|
| 54 | F824100090570 | COVER |
Загрузка ...
|
|
| 55 | F824100090590 | CLAMPING YOKE |
Загрузка ...
|
|
| 57 | G001990200400 | SHIM SET |
Загрузка ...
|
|
| 59 | Х548816800000 | O-RING |
Загрузка ...
|
|
| 60 | Х483800000000 | LOCK SCREW |
Загрузка ...
|
|
| 61 | Х450906300000 | DISC |
Загрузка ...
|
|
| 62 | Х485008706000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 63 | Х485008342000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 64 | F824100090530 | SOLENOID VALVE |
Загрузка ...
|
|
| 65 | Х485002405000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 72 | F515100090070 | RING |
Загрузка ...
|
|
| 73 | F515100090030 | RETAINING SHEET ME. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
