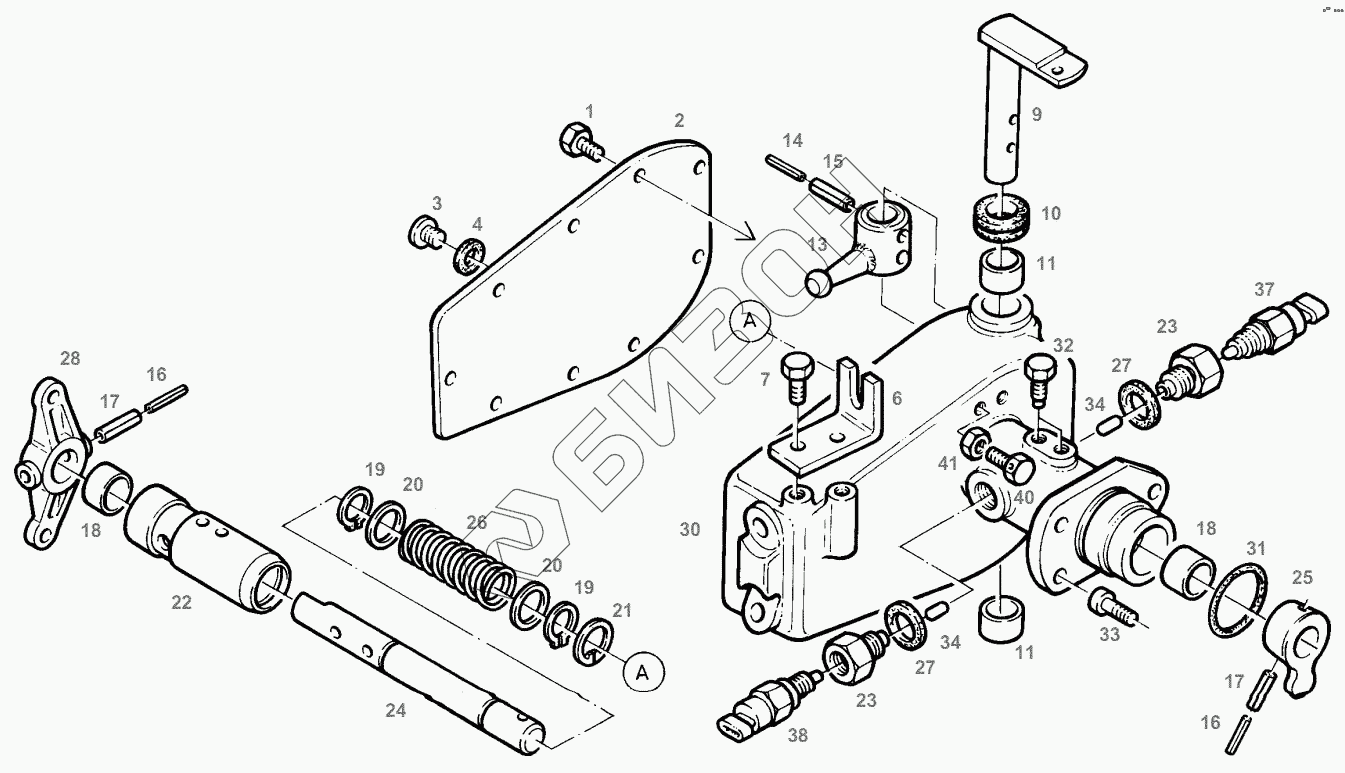

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. SIDE GEAR SHIFTING
1
2
3
4
6
7
9
10
11
11
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
26
27
27
28
30
31
32
33
34
34
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х487527441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 2 | 524100090070 | COVER |
Загрузка ...
|
|
| 3 | Х483800401000 | LOCK SCREW |
Загрузка ...
|
|
| 4 | Х540003678000 | SEALING RING |
Загрузка ...
|
|
| 6 | 524100090130 | ANGLE |
Загрузка ...
|
|
| 7 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Н524100090020 | SHIFT LEVER |
Загрузка ...
|
|
| 10 | Х561905700000 | V-AXIAL SEALING RING |
Загрузка ...
|
|
| 11 | Х605009000000 | BRACKET BUSHING |
Загрузка ...
|
|
| 13 | Н524100090010 | SWITCHNG FINGER |
Загрузка ...
|
|
| 14 | Х500613146000 | SP-PIN |
Загрузка ...
|
|
| 15 | Х500624946000 | SP-PIN |
Загрузка ...
|
|
| 16 | Х500625346000 | SP-PIN |
Загрузка ...
|
|
| 17 | Х500632646000 | SP-PIN |
Загрузка ...
|
|
| 18 | Х636048500000 | NEEDLE BUSHING |
Загрузка ...
|
|
| 19 | Х531015846000 | CIRCLIP |
Загрузка ...
|
|
| 20 | Х534537846000 | SUPPORT DISC |
Загрузка ...
|
|
| 21 | Х531204600000 | CIRCLIP |
Загрузка ...
|
|
| 22 | 524100090061 | BUSH |
Загрузка ...
|
|
| 23 | 524100090120 | SCREW |
Загрузка ...
|
|
| 24 | 524100090040 | SHIFTING SHAFT |
Загрузка ...
|
|
| 25 | 514100090530 | SWITCHNG FINGER |
Загрузка ...
|
|
| 26 | 345100090420 | PRESSURE SPRING |
Загрузка ...
|
|
| 27 | Х540006678000 | SEALING RING |
Загрузка ...
|
|
| 28 | 524100090030 | LEVER |
Загрузка ...
|
|
| 30 | 524100090021 | HOUSING |
Загрузка ...
|
|
| 31 | Х548932466000 | O-RING |
Загрузка ...
|
|
| 32 | Х476931300000 | HEXAGON SCREW |
Загрузка ...
|
|
| 33 | Х485013105000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 34 | 278116090010 | LOCKING BOLT |
Загрузка ...
|
|
| 40 | Х487527441000 | HEXAGON SCREW |
Загрузка ...
|
|
| 40 | Х487727905000 | HEXAGON SCREW |
Загрузка ...
|
|
| 41 | Х450006308000 | DISC |
Загрузка ...
|
|
| 41 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
