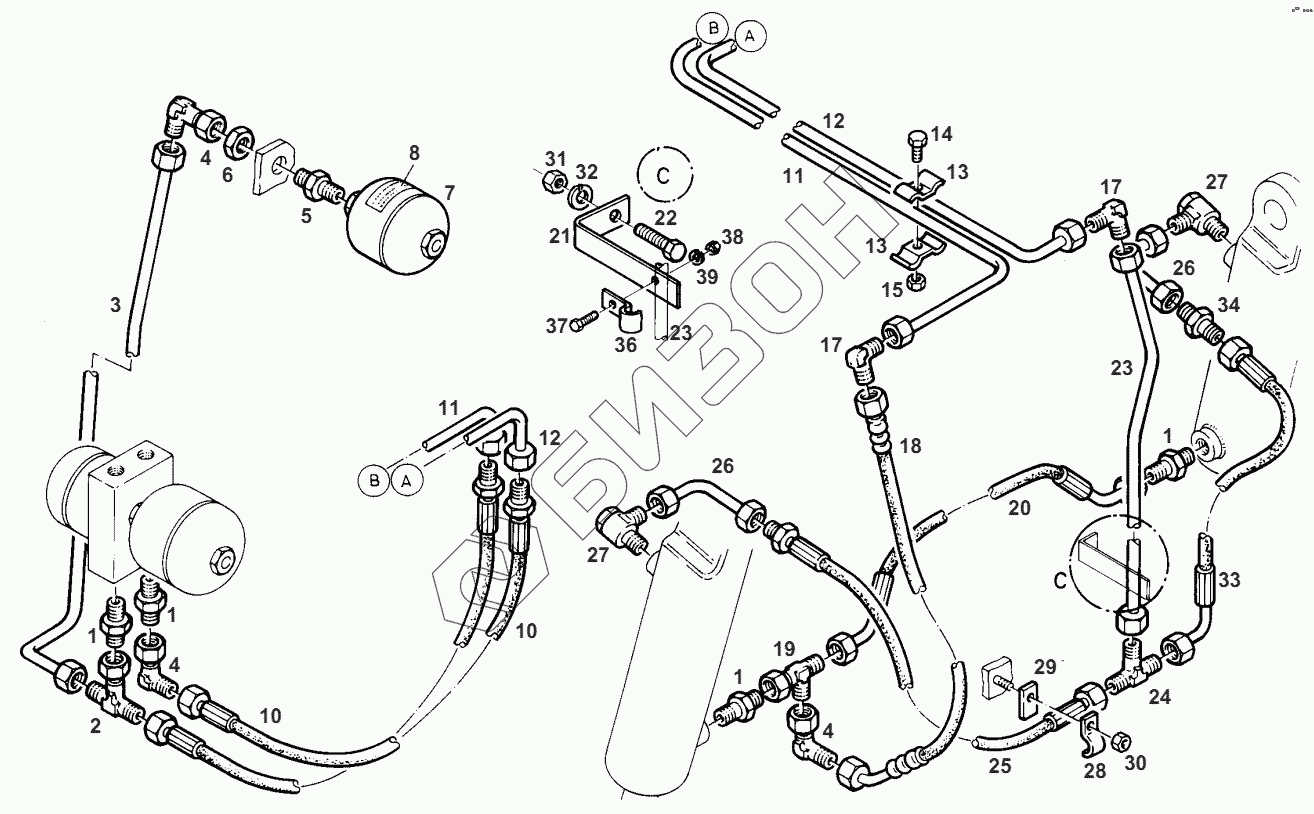

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. TUBES FR.AXLE SPRING
1
1
1
1
2
3
4
4
4
5
6
7
8
10
10
11
11
12
12
13
13
14
15
17
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х592501300000 | THREADED SOCKET |
Загрузка ...
|
|
| 2 | Х581616300000 | FITTING |
Загрузка ...
|
|
| 3 | Н524300160150 | PRESSURE PIPE |
Загрузка ...
|
|
| 4 | Х584316300000 | FITTING |
Загрузка ...
|
|
| 5 | Х592502201000 | THREADED SOCKET |
Загрузка ...
|
|
| 6 | Х428808800000 | HEXAGON NUT |
Загрузка ...
|
|
| 7 | Н312301150030 | DIAPHRAG.ACCUMULATOR |
Загрузка ...
|
|
| 8 | Х655505300000 | MARKING PLATE |
Загрузка ...
|
|
| 10 | Х591638500000 | PRESSURE HOSE |
Загрузка ...
|
|
| 11 | Н524300160210 | PRESSURE PIPE |
Загрузка ...
|
|
| 12 | Н524300160200 | PRESSURE PIPE |
Загрузка ...
|
|
| 13 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 14 | Х487521341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 15 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 17 | Х592216300000 | SOCKET |
Загрузка ...
|
|
| 18 | Н307950010080 | PRESSURE PIPE |
Загрузка ...
|
|
| 19 | Х584416300000 | FITTING |
Загрузка ...
|
|
| 20 | Н524300160300 | PRESSURE HOSE |
Загрузка ...
|
|
| 21 | 524300160020 | SUPPORT |
Загрузка ...
|
|
| 22 | Х487541141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | Н524300160220 | PRESSURE PIPE |
Загрузка ...
|
|
| 24 | Х592716300000 | T-SOCKET |
Загрузка ...
|
|
| 25 | Х591617900000 | PRESSURE HOSE |
Загрузка ...
|
|
| 26 | Н309960130010 | PRESSURE PIPE |
Загрузка ...
|
|
| 27 | Х584201300000 | SWIVELSCREW-FITTING |
Загрузка ...
|
|
| 28 | 230861020030 | COLLAR |
Загрузка ...
|
|
| 29 | 192921030020 | PLATE |
Загрузка ...
|
|
| 30 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 31 | Х428203639000 | HEXAGON NUT |
Загрузка ...
|
|
| 32 | Х520806001000 | SPRING RING |
Загрузка ...
|
|
| 33 | Х591651800000 | PRESSURE HOSE |
Загрузка ...
|
|
| 34 | Х592616300000 | UNION |
Загрузка ...
|
|
| 36 | 238950010010 | COLLAR |
Загрузка ...
|
|
| 37 | Х487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 38 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 39 | Х520803901000 | SPRING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
