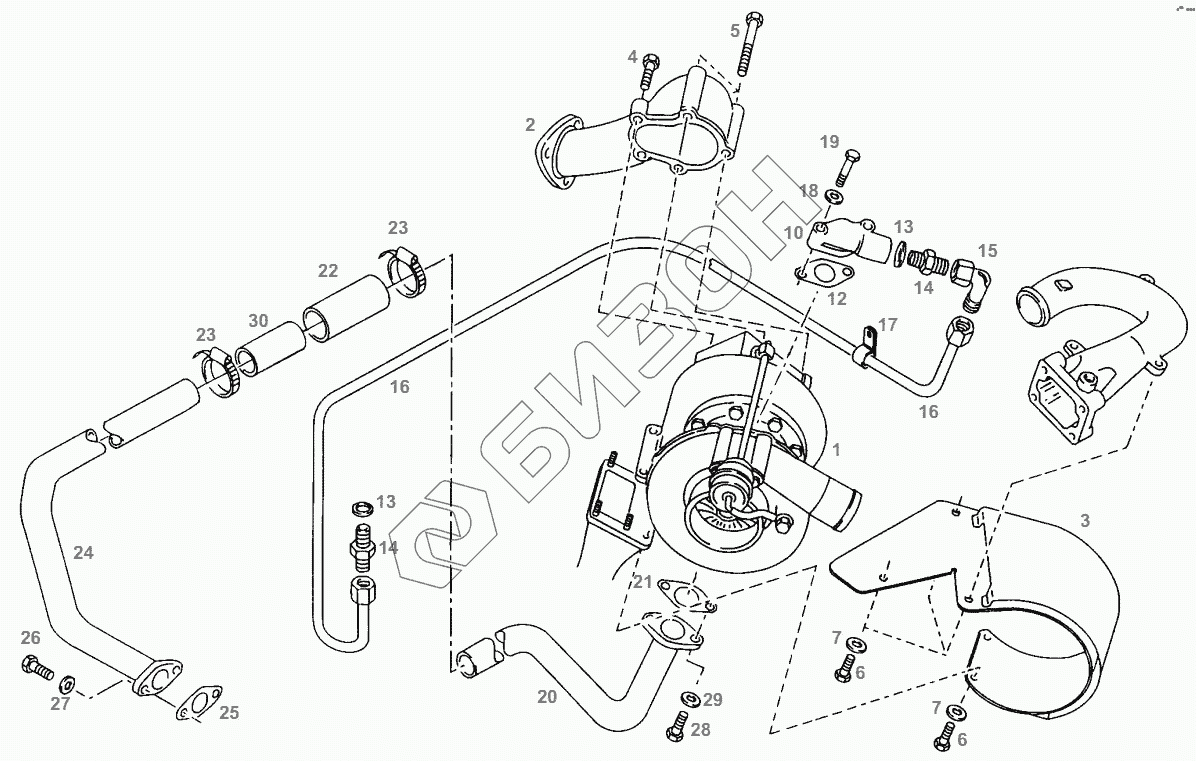

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. TURBO-SUPERCHARGER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
10
12
13
13
14
14
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 F524200090100 TURBO-SUPERCHARGER
Загрузка ...
2 F524200090110 EXHAUST BEND
Загрузка ...
3 524200010030 SCREENING SHEET
Загрузка ...
4 F524200090130 HEXAGON SCREW
Загрузка ...
5 F524200090120 HEXAGON SCREW
Загрузка ...
6 F524200090150 HEXAGON SCREW
Загрузка ...
7 Х454605100000 DISC
Загрузка ...
10 F524200090160 FLANGE
Загрузка ...
12 F926200090120 GASKET
Загрузка ...
13 Х540004278000 SEALING RING
Загрузка ...
14 Х592501101000 THREADED SOCKET
Загрузка ...
15 F926880010210 ANGULAR UNION
Загрузка ...
16 F524200090181 OIL PRESSURE PIPE
Загрузка ...
16 F524200090290 OIL PRESSURE PIPE
Загрузка ...
17 F926880010230 COLLAR
Загрузка ...
18 Х450006308000 DISC
Загрузка ...
19 Х487528441000 HEXAGON SCREW
Загрузка ...
20 F524200090200 OIL RETURN TUBE
Загрузка ...
21 F926200210190 GASKET
Загрузка ...
22 F524200090270 INSULATING HOSE
Загрузка ...
23 Х458651800000 HOSE CLIP
Загрузка ...
24 F524200090210 OIL RETURN TUBE
Загрузка ...
25 F926200210190 GASKET
Загрузка ...
26 Х487527941000 HEXAGON SCREW
Загрузка ...
27 Х450006308000 DISC
Загрузка ...
28 Х487527741000 HEXAGON SCREW
Загрузка ...
29 Х450006308000 DISC
Загрузка ...
30 F824200090160 HOSE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
