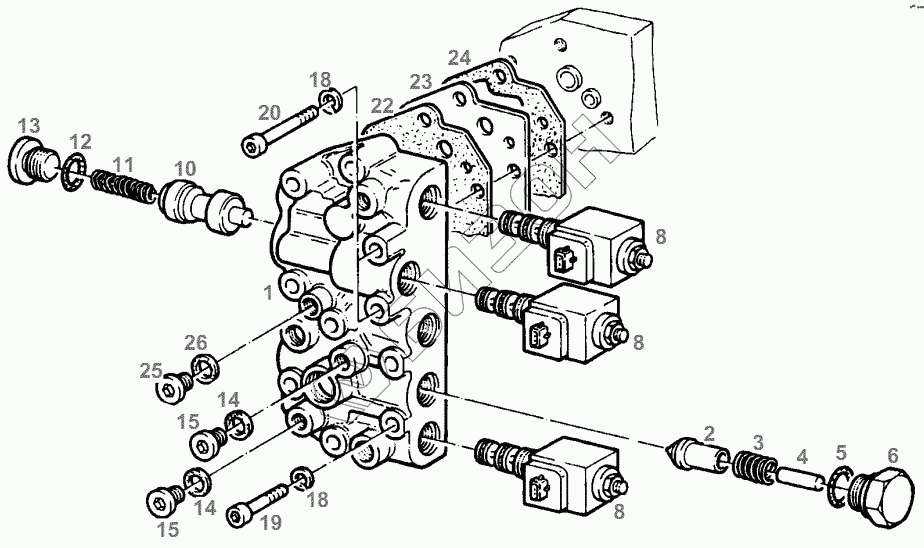

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. VALVE UNIT
1
1
2
3
4
5
6
8
8
8
10
11
12
13
14
14
15
15
18
18
19
20
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 514100600012 | VALVE UNIT |
Загрузка ...
|
|
| 1 | G514100600011 | VALVE UNIT |
Загрузка ...
|
|
| 2 | 514100600080 | SEALING CONE |
Загрузка ...
|
|
| 3 | 514100600090 | PRESSURE SPRING |
Загрузка ...
|
|
| 4 | Х505546400000 | CYLINDRICAL PIN |
Загрузка ...
|
|
| 5 | Х548868866000 | O-RING |
Загрузка ...
|
|
| 6 | 514100600070 | LOCK SCREW |
Загрузка ...
|
|
| 8 | G411151600020 | SOLENOID VALVE |
Загрузка ...
|
|
| 10 | 514100600100 | PISTON |
Загрузка ...
|
|
| 11 | 238600010320 | PRESSURE SPRING |
Загрузка ...
|
|
| 12 | Х540008278000 | SEALING RING |
Загрузка ...
|
|
| 13 | Х483803201000 | LOCK SCREW |
Загрузка ...
|
|
| 14 | Х540003078000 | SEALING RING |
Загрузка ...
|
|
| 15 | Х483800000000 | LOCK SCREW |
Загрузка ...
|
|
| 18 | Х523703900000 | SPRING RING |
Загрузка ...
|
|
| 19 | Х485008105000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 20 | Х485008606000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 22 | 514100600040 | GASKET |
Загрузка ...
|
|
| 23 | 524100600011 | SHIM |
Загрузка ...
|
|
| 24 | 514100600050 | GASKET |
Загрузка ...
|
|
| 25 | Х483800000000 | LOCK SCREW |
Загрузка ...
|
|
| 26 | Х540003078000 | SEALING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
