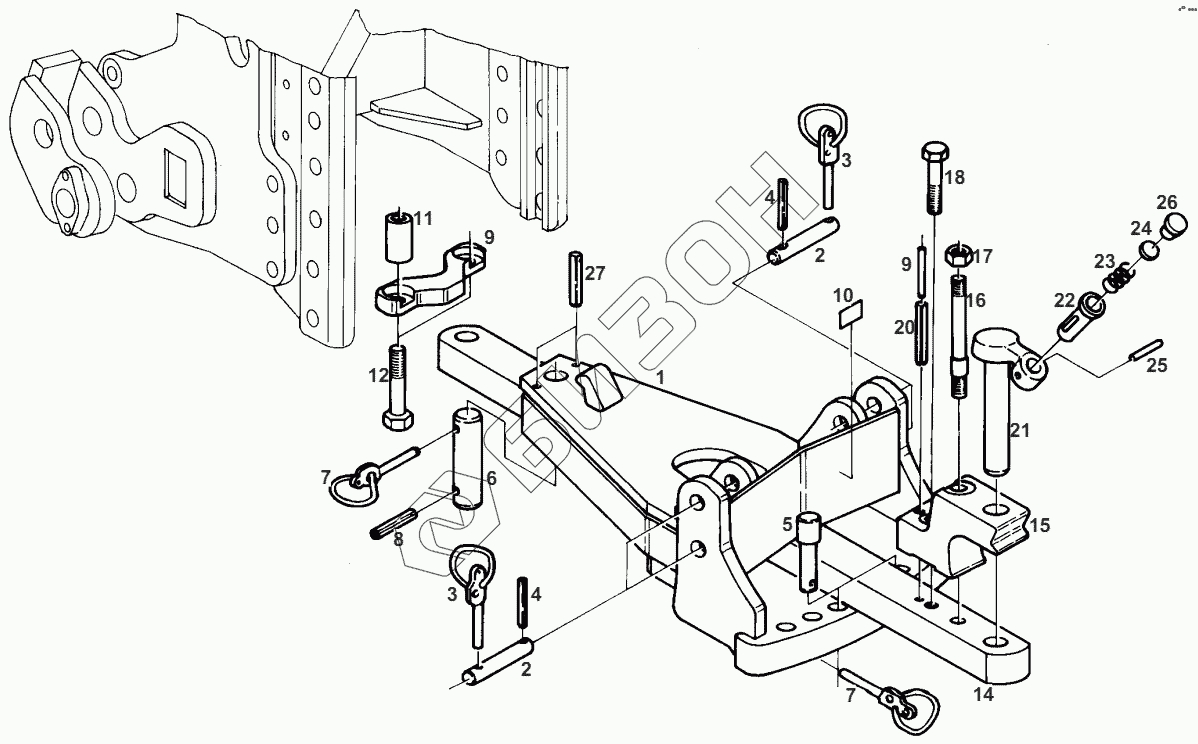

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. ADJUSTABLE DRAWBAR
1
2
2
3
3
4
4
5
6
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н199500120012 | FRAME |
Загрузка ...
|
|
| 2 | 198870030210 | BOLT |
Загрузка ...
|
|
| 3 | Х537605800000 | FOLDING PLUG |
Загрузка ...
|
|
| 4 | Х500628846000 | SP-PIN |
Загрузка ...
|
|
| 5 | 716501120030 | SOCKET PIN |
Загрузка ...
|
|
| 6 | 199500120010 | BOLT |
Загрузка ...
|
|
| 7 | Х537607600000 | FOLDING PLUG |
Загрузка ...
|
|
| 8 | Х500632846000 | SP-PIN |
Загрузка ...
|
|
| 9 | 199500120020 | SHACKLE |
Загрузка ...
|
|
| 10 | 199500120041 | MARKING PLATE |
Загрузка ...
|
|
| 11 | 395500120020 | SLEEVE |
Загрузка ...
|
|
| 12 | Х487546305000 | HEXAGON SCREW |
Загрузка ...
|
|
| 14 | 199500120610 | ROD |
Загрузка ...
|
|
| 15 | 199500120620 | MOUTH |
Загрузка ...
|
|
| 16 | 199500120600 | THREADED PIN |
Загрузка ...
|
|
| 17 | Х428204405000 | HEXAGON NUT |
Загрузка ...
|
|
| 18 | Х486546206000 | HEXAGON SCREW |
Загрузка ...
|
|
| 19 | Х501926846000 | SP-PIN |
Загрузка ...
|
|
| 20 | Х500637346000 | SP-PIN |
Загрузка ...
|
|
| 21 | G199500120020 | PIN |
Загрузка ...
|
|
| 22 | 199500120810 | SLEEVE |
Загрузка ...
|
|
| 23 | Х699308001000 | PRESSURE SPRING |
Загрузка ...
|
|
| 24 | 199500120820 | DISC |
Загрузка ...
|
|
| 25 | Х500625146000 | SP-PIN |
Загрузка ...
|
|
| 26 | Х499502501000 | LOCKING PLUG |
Загрузка ...
|
|
| 27 | Х500633246000 | SP-PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
