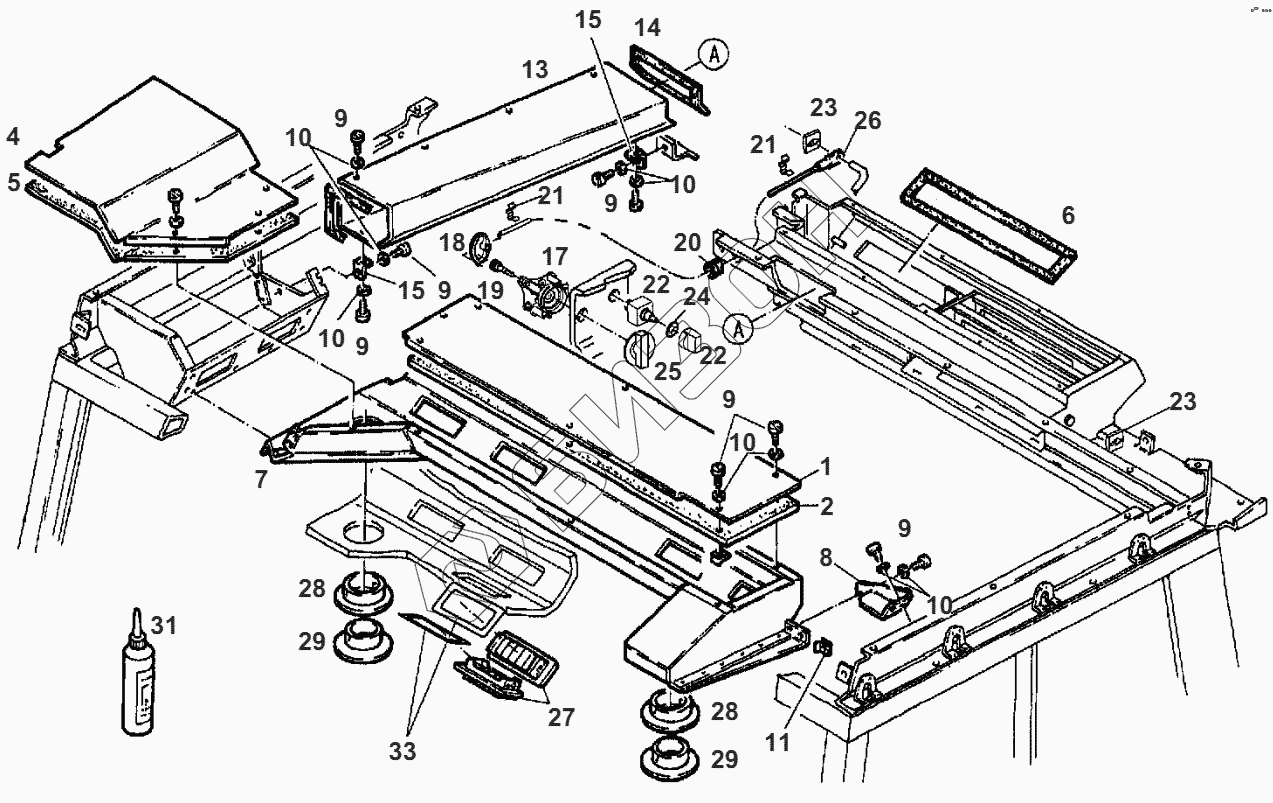

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. AERATION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
7
8
9
9
9
9
9
9
10
10
10
10
10
11
13
14
15
15
17
18
19
20
21
21
23
23
24
25
26
27
27
28
28
29
29
31
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 524810140020 COVER
Загрузка ...
2 524810140070 INSULATING PLATE
Загрузка ...
4 524810140090 COVER
Загрузка ...
5 524810140180 INSULATING PLATE
Загрузка ...
6 Х903005285995 SEALING RIBBON
Загрузка ...
7 Н524810140020 AIR DISTRIBUTOR
Загрузка ...
8 524810140030 ANGLE
Загрузка ...
9 Х495112100000 SELF-TAPPING SCREW
Загрузка ...
10 Х454303908000 DISC
Загрузка ...
11 Х435722500000 SHEET METAL NUT
Загрузка ...
13 524810140061 COVER SHEET
Загрузка ...
14 Х903005289995 SEALING RIBBON
Загрузка ...
15 816810020060 RETAINING ANGLE
Загрузка ...
17 G524810140011 ACTUATOR
Загрузка ...
18 312810130452 QUADRANT
Загрузка ...
19 312810130463 SHAFT
Загрузка ...
20 816810270010 GROMMET
Загрузка ...
21 Х699465000000 PROFILE SPRING
Загрузка ...
23 Х536603645000 DOUBLE-CLIP
Загрузка ...
24 Х536707300000 SPRING NUT
Загрузка ...
25 312810130240 CONTROL KNOB
Загрузка ...
26 Н524810140100 CABLE
Загрузка ...
27 G816810140080 SQUARE NOZZLE
Загрузка ...
27 G816810140080 SQUARE NOZZLE
Загрузка ...
28 816810130020 AIR JET MOUNT
Загрузка ...
29 G816810130080 AIR JET
Загрузка ...
31 Х903053634000 SEALING COMPOUND
Загрузка ...
33 524810140500 COVER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
