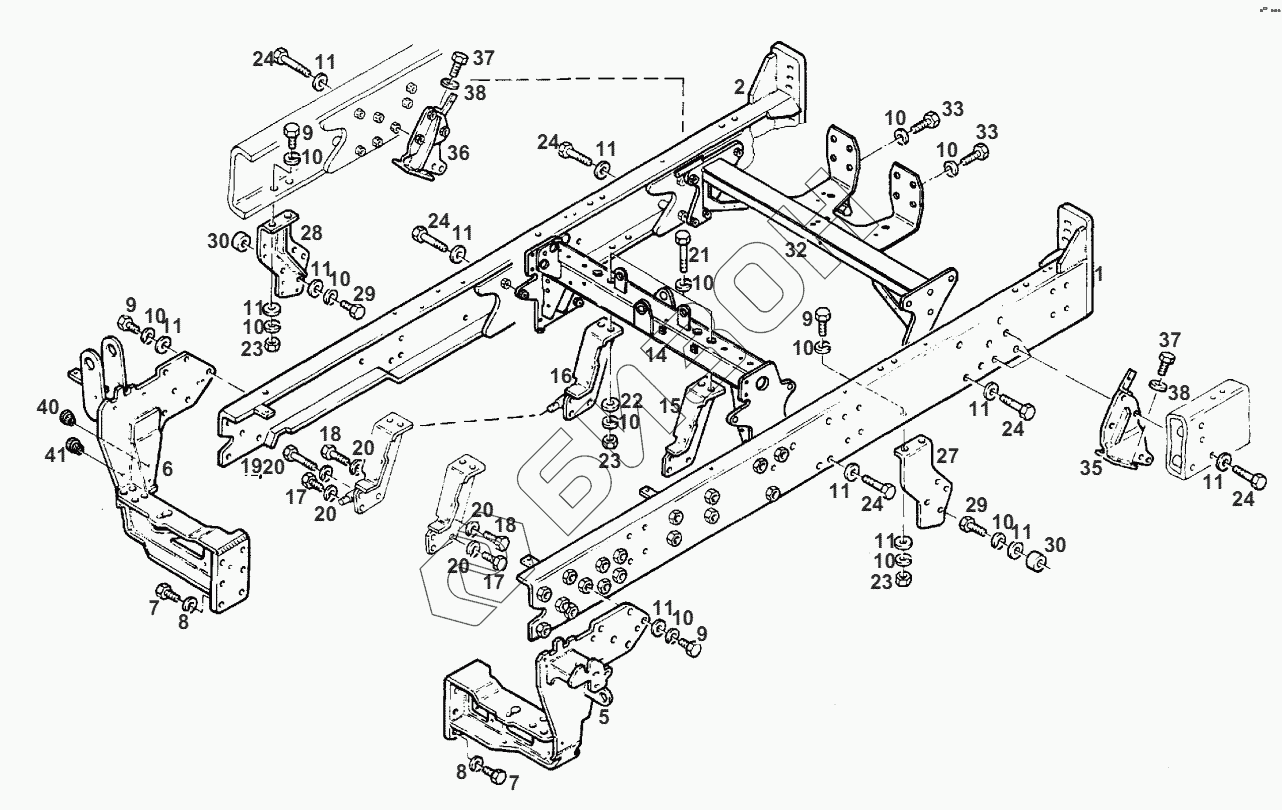

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. BASE
1
2
5
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
14
15
16
17
17
18
18
19
20
20
20
20
20
21
22
23
23
23
24
24
24
24
24
24
27
28
29
29
30
30
32
33
33
35
36
37
37
38
38
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524500420014 | FRAME |
Загрузка ...
|
|
| 2 | Н524500420023 | FRAME |
Загрузка ...
|
|
| 5 | Н524500420111 | CARRIER |
Загрузка ...
|
|
| 6 | Н524500420121 | CARRIER |
Загрузка ...
|
|
| 7 | Х487550606000 | HEXAGON SCREW |
Загрузка ...
|
|
| 8 | Х520807201000 | SPRING RING |
Загрузка ...
|
|
| 9 | Х487545241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 10 | Х520806601000 | SPRING RING |
Загрузка ...
|
|
| 11 | Х450010208000 | DISC |
Загрузка ...
|
|
| 14 | Н524500420103 | CARRIER |
Загрузка ...
|
|
| 15 | Н524500420080 | CONSOLE |
Загрузка ...
|
|
| 16 | Н524500420090 | CONSOLE |
Загрузка ...
|
|
| 17 | Х487535841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | Х486536141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 19 | Х486536641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 20 | Х450008708000 | DISC |
Загрузка ...
|
|
| 21 | Х486546705000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | 816810220010 | DISC |
Загрузка ...
|
|
| 23 | Х428204039000 | HEXAGON NUT |
Загрузка ...
|
|
| 24 | Х486547001000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | Н524500420061 | CONSOLE |
Загрузка ...
|
|
| 28 | Н524500420071 | CONSOLE |
Загрузка ...
|
|
| 29 | Х487545601000 | HEXAGON SCREW |
Загрузка ...
|
|
| 30 | 281500020080 | BUSH |
Загрузка ...
|
|
| 32 | Н524500420035 | CARRIER |
Загрузка ...
|
|
| 33 | Х487545301000 | HEXAGON SCREW |
Загрузка ...
|
|
| 35 | Н524500420041 | CONSOLE |
Загрузка ...
|
|
| 36 | Н524500420051 | CONSOLE |
Загрузка ...
|
|
| 37 | Х487535706000 | HEXAGON SCREW |
Загрузка ...
|
|
| 38 | Х520805001000 | SPRING RING |
Загрузка ...
|
|
| 40 | Х499615096000 | TAPER PLUG |
Загрузка ...
|
|
| 41 | Х499500095000 | LOCKING PLUG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
