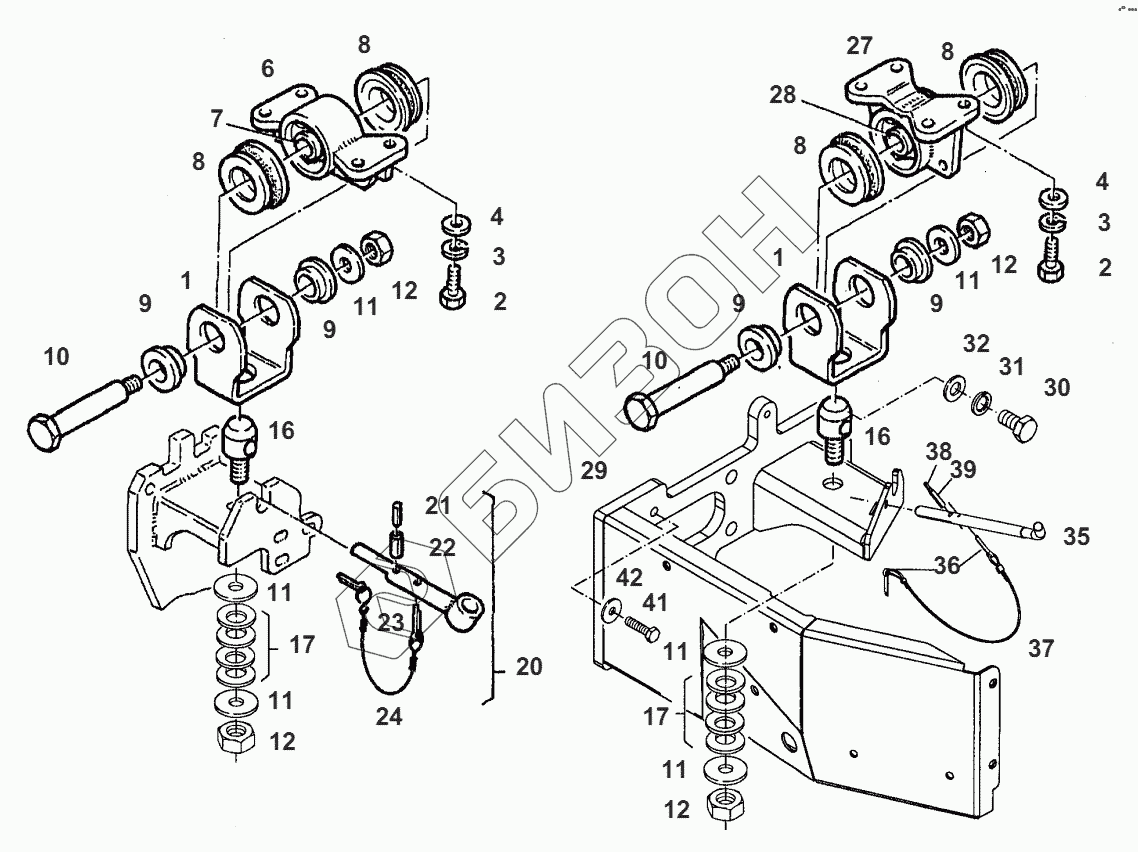

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. BASE FOR FRAME
1
1
2
2
3
3
4
4
6
7
8
8
8
8
9
9
9
9
10
10
11
11
11
11
11
11
12
12
12
12
16
16
17
17
20
21
22
23
24
27
28
29
30
31
32
35
36
37
38
39
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524500420021 | STRAP |
Загрузка ...
|
|
| 2 | Х487531741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 3 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 4 | Х454407508000 | DISC |
Загрузка ...
|
|
| 6 | G524500420020 | PIVOT BEARING |
Загрузка ...
|
|
| 7 | Н524500420260 | VIBRATION DAMPER |
Загрузка ...
|
|
| 8 | Н524500420250 | STOP BUSH |
Загрузка ...
|
|
| 9 | 524500420050 | BUSH |
Загрузка ...
|
|
| 10 | 524500420030 | BOLT |
Загрузка ...
|
|
| 11 | 170890010060 | DISC |
Загрузка ...
|
|
| 12 | Х434104040000 | HEXAGON NUT |
Загрузка ...
|
|
| 16 | 524500420010 | BOLT |
Загрузка ...
|
|
| 17 | Х699136001000 | DISC SPRING |
Загрузка ...
|
|
| 20 | G524500421010 | DRAW PIN |
Загрузка ...
|
|
| 21 | Х500628546000 | SP-PIN |
Загрузка ...
|
|
| 22 | Х500621746000 | SP-PIN |
Загрузка ...
|
|
| 23 | Х531911008000 | SPLIT PIN |
Загрузка ...
|
|
| 24 | Н186884020010 | PULLING CABLE |
Загрузка ...
|
|
| 27 | G524500420030 | PIVOT BEARING |
Загрузка ...
|
|
| 28 | Н524500420260 | VIBRATION DAMPER |
Загрузка ...
|
|
| 29 | Н524500421020 | SUPPORT |
Загрузка ...
|
|
| 30 | Х487545241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 31 | Х520806601000 | SPRING RING |
Загрузка ...
|
|
| 32 | Х450010208000 | DISC |
Загрузка ...
|
|
| 35 | G524500421020 | DRAW PIN |
Загрузка ...
|
|
| 36 | Х531911008000 | SPLIT PIN |
Загрузка ...
|
|
| 37 | Н186884020010 | PULLING CABLE |
Загрузка ...
|
|
| 38 | Х500621746000 | SP-PIN |
Загрузка ...
|
|
| 39 | Х500628546000 | SP-PIN |
Загрузка ...
|
|
| 41 | Х487531841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 42 | Х454407508000 | DISC |
Загрузка ...
|
