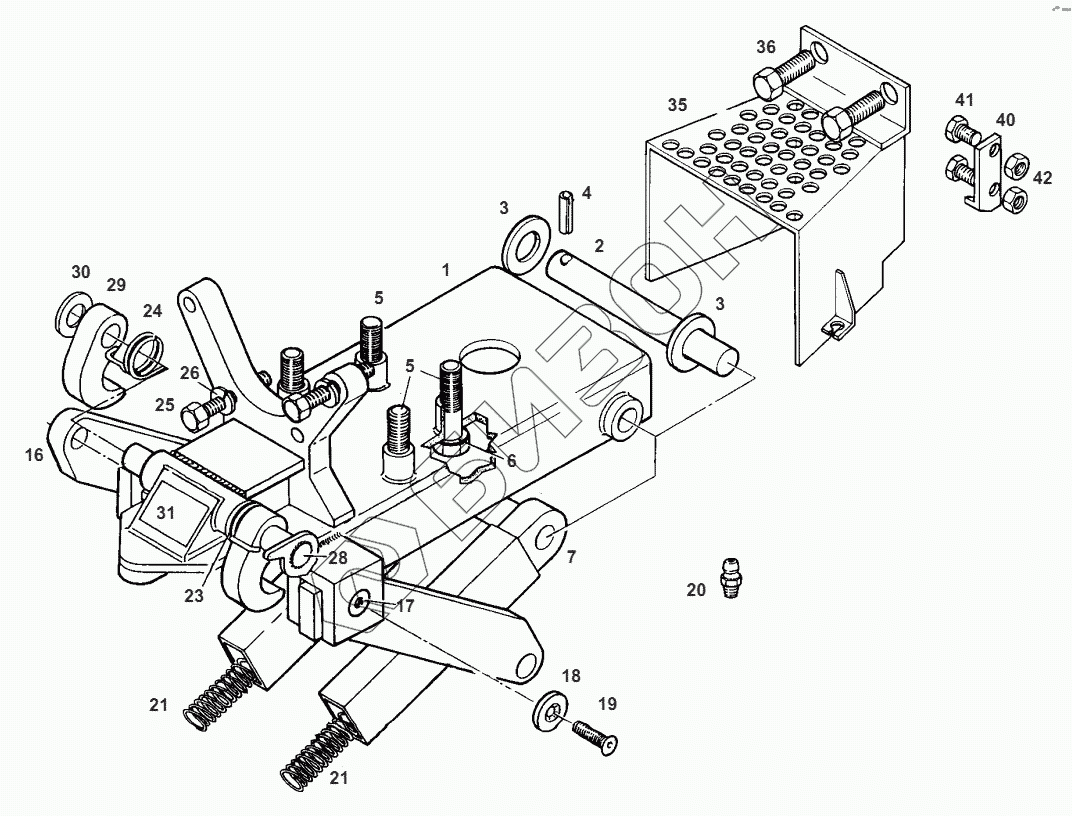

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. BASE FRAME
1
2
3
3
4
5
5
6
7
16
17
18
19
20
21
21
23
24
25
26
28
29
30
31
35
36
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524500160010 | BASE FRAME |
Загрузка ...
|
|
| 2 | F199500160080 | SHAFT |
Загрузка ...
|
|
| 3 | F199500160260 | DISC |
Загрузка ...
|
|
| 4 | Х500629146000 | SP-PIN |
Загрузка ...
|
|
| 5 | Х486547000000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х450010208000 | DISC |
Загрузка ...
|
|
| 7 | F199500160030 | CARRIER |
Загрузка ...
|
|
| 16 | F199500160100 | HYDRAULIC LIFT ARM |
Загрузка ...
|
|
| 17 | F524500160020 | BOLT |
Загрузка ...
|
|
| 18 | F524500160030 | DISC |
Загрузка ...
|
|
| 19 | Х497824905000 | C'SUNK SCREW |
Загрузка ...
|
|
| 20 | Х662516002000 | LUBRICATOR |
Загрузка ...
|
|
| 21 | F199500160270 | SPRING |
Загрузка ...
|
|
| 23 | F199500160150 | SPRING |
Загрузка ...
|
|
| 24 | F199500160160 | SPRING |
Загрузка ...
|
|
| 25 | Х486551706000 | HEXAGON SCREW |
Загрузка ...
|
|
| 26 | Х520807201000 | SPRING RING |
Загрузка ...
|
|
| 28 | F199500160050 | BOLT |
Загрузка ...
|
|
| 29 | F199500160060 | DRAWHOOK |
Загрузка ...
|
|
| 30 | F199500160090 | DISC |
Загрузка ...
|
|
| 31 | 199500160010 | MARKING PLATE |
Загрузка ...
|
|
| 35 | F524500160080 | PTO GUARD |
Загрузка ...
|
|
| 36 | Х486551706000 | HEXAGON SCREW |
Загрузка ...
|
|
| 40 | F199500160240 | SUPPORT |
Загрузка ...
|
|
| 41 | Х487528141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 42 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
