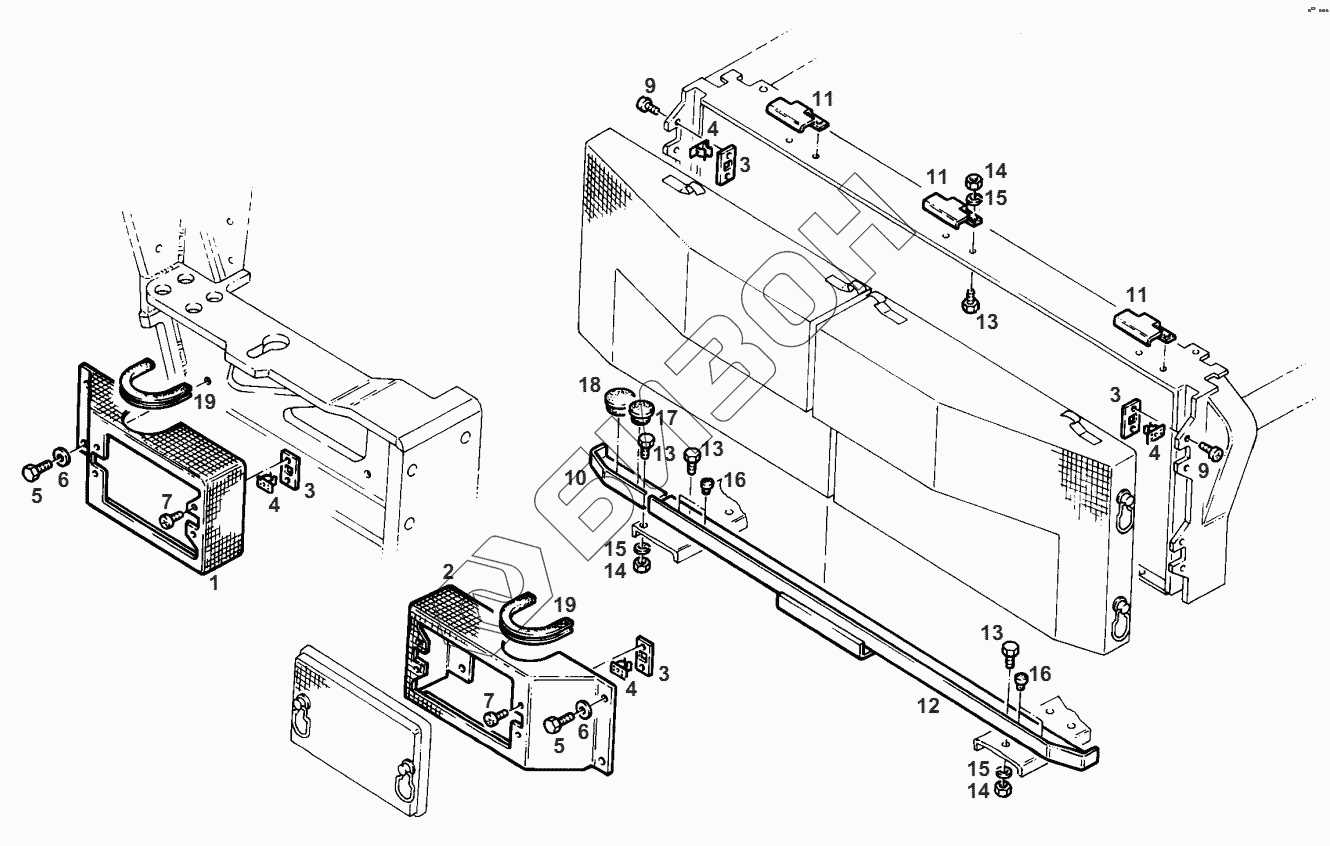

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. BODY-PANELLING
1
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
9
9
10
11
11
11
12
13
13
13
13
14
14
14
15
15
15
16
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524500131010 | GRILLE |
Загрузка ...
|
|
| 2 | 524500131020 | GRILLE |
Загрузка ...
|
|
| 3 | 524500130030 | SHEET METAL |
Загрузка ...
|
|
| 4 | 178500020611 | HOLDING CAM |
Загрузка ...
|
|
| 5 | Х487520341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | Х450005108000 | DISC |
Загрузка ...
|
|
| 7 | Х493808505000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 9 | Х493808705000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 10 | 524500131041 | SPACER SHEET |
Загрузка ...
|
|
| 11 | 524500131030 | RETAINING SHEET ME. |
Загрузка ...
|
|
| 12 | Н524500131010 | SPACER SHEET |
Загрузка ...
|
|
| 13 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 14 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 15 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 16 | Х499501695000 | LOCKING PLUG |
Загрузка ...
|
|
| 17 | Х499504195000 | LOCKING PLUG |
Загрузка ...
|
|
| 18 | Х499504295000 | LOCKING PLUG |
Загрузка ...
|
|
| 19 | Х903005246995 | SEALING RIBBON |
Загрузка ...
|
