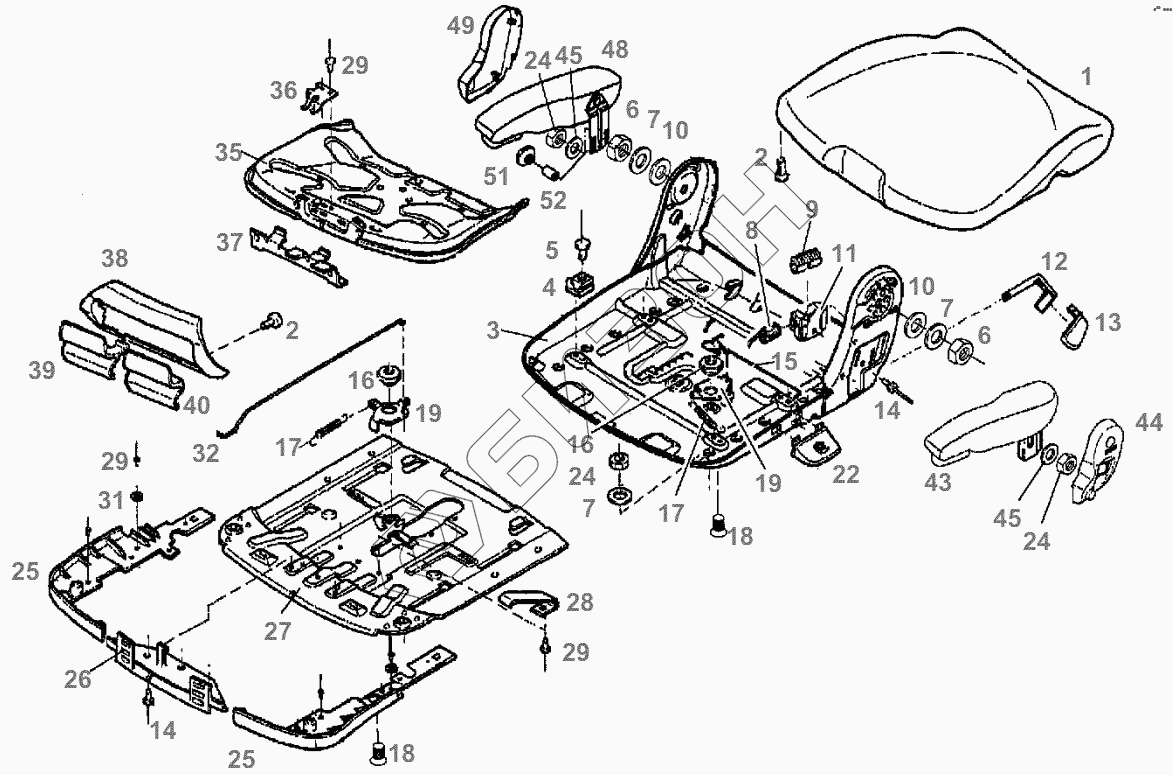

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
2
2
3
4
5
6
6
7
7
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
18
19
19
22
24
24
24
25
25
26
27
28
29
29
29
31
32
35
36
37
38
39
40
43
44
45
45
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F916501030020 | SEAT CUSHION |
Загрузка ...
|
|
| 2 | F716501030030 | FILL HEAD SCREW |
Загрузка ...
|
|
| 3 | F916501030040 | SEAT PLATE |
Загрузка ...
|
|
| 4 | F716501030200 | SLIDER |
Загрузка ...
|
|
| 5 | Х444913064000 | BLANK RIVET |
Загрузка ...
|
|
| 6 | Х434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 7 | Х450906300000 | DISC |
Загрузка ...
|
|
| 8 | F716501030260 | FLEXIBLE SPRING |
Загрузка ...
|
|
| 9 | F411501030010 | LOCK |
Загрузка ...
|
|
| 10 | Х454306308000 | DISC |
Загрузка ...
|
|
| 11 | F716501030280 | BRACKET |
Загрузка ...
|
|
| 12 | F716501030290 | LEVER |
Загрузка ...
|
|
| 13 | F716501030300 | HANDLE |
Загрузка ...
|
|
| 14 | F716501030190 | BLANK RIVET |
Загрузка ...
|
|
| 15 | F716501030110 | LINKAGE |
Загрузка ...
|
|
| 16 | F716501030100 | RING |
Загрузка ...
|
|
| 17 | F198500030270 | TENSION SPRING |
Загрузка ...
|
|
| 18 | F716501030750 | C'SUNK SCREW |
Загрузка ...
|
|
| 19 | F716501030090 | LEVER |
Загрузка ...
|
|
| 22 | F716501030120 | HANDLE |
Загрузка ...
|
|
| 24 | X428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 25 | F716501030170 | COVER |
Загрузка ...
|
|
| 26 | F716501030180 | LOCKING DEVICE |
Загрузка ...
|
|
| 27 | F716501030130 | PLATE |
Загрузка ...
|
|
| 28 | F716501030140 | SPRING PLATE |
Загрузка ...
|
|
| 29 | X444913001000 | BLANK RIVET |
Загрузка ...
|
|
| 31 | X454303308000 | DISC |
Загрузка ...
|
|
| 32 | F716501030150 | LINKAGE |
Загрузка ...
|
|
| 35 | F716501030310 | ROCKER |
Загрузка ...
|
|
| 36 | F716501030320 | SPRING PLATE |
Загрузка ...
|
|
| 37 | F716501030330 | NOTCH LEVER |
Загрузка ...
|
|
| 38 | F716501030340 | COVER |
Загрузка ...
|
|
| 39 | F716501030350 | HANDLE |
Загрузка ...
|
|
| 40 | F716501030360 | HANDLE |
Загрузка ...
|
|
| 43 | F716501030220 | ARM REST |
Загрузка ...
|
|
| 44 | F339500030010 | COVER |
Загрузка ...
|
|
| 45 | X454306308000 | DISC |
Загрузка ...
|
|
| 48 | F411501030020 | ARM REST |
Загрузка ...
|
|
| 49 | F339500030020 | COVER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
