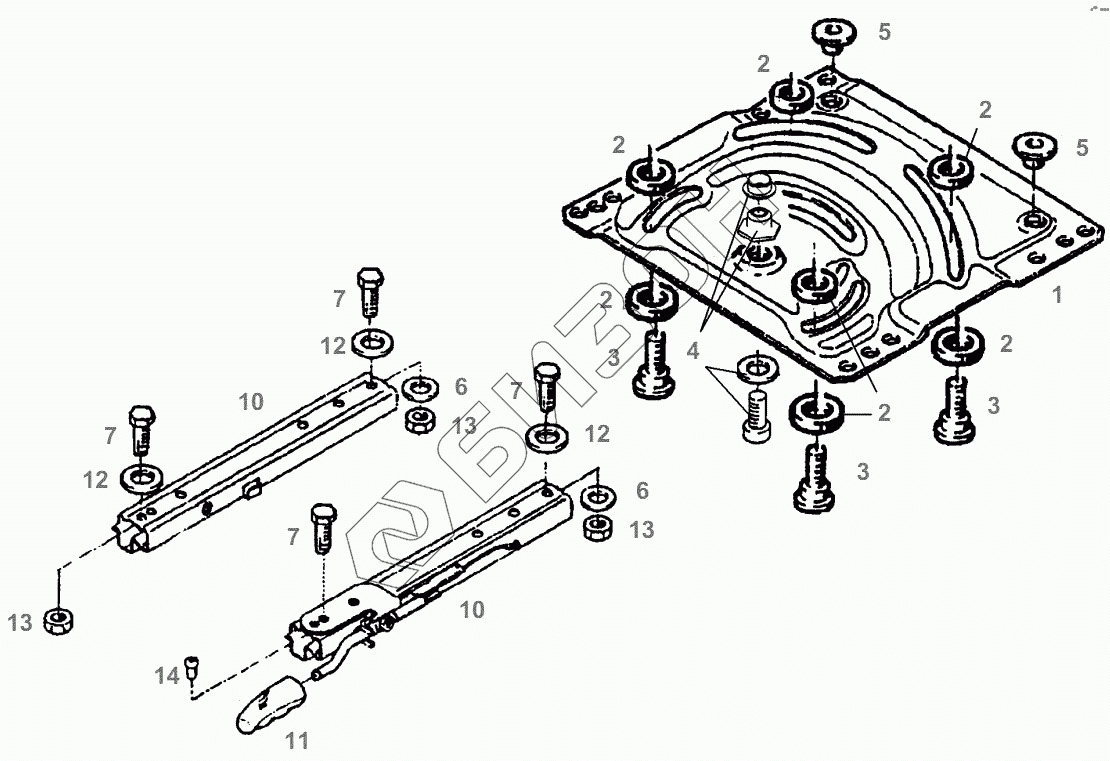

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
2
3
3
3
4
5
5
6
6
7
7
7
7
10
10
11
12
12
12
13
13
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 F716501030070 ROTARY PLATE
Загрузка ...
2 Х450108701000 DISC
Загрузка ...
3 F339500030060 BOLT
Загрузка ...
4 F916501030230 CENTER BEARING
Загрузка ...
5 F198500030250 SLIDING DISC
Загрузка ...
6 Х450906300000 DISC
Загрузка ...
7 Х487526841000 HEXAGON SCREW
Загрузка ...
10 F248500033120 ADJUSTABLE RAIC SET
Загрузка ...
11 F716501030060 HANDLE
Загрузка ...
12 Х454306308000 DISC
Загрузка ...
13 Х428202439000 HEXAGON NUT
Загрузка ...
14 F294500030130 CYLIND. HEAD SCREW
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
