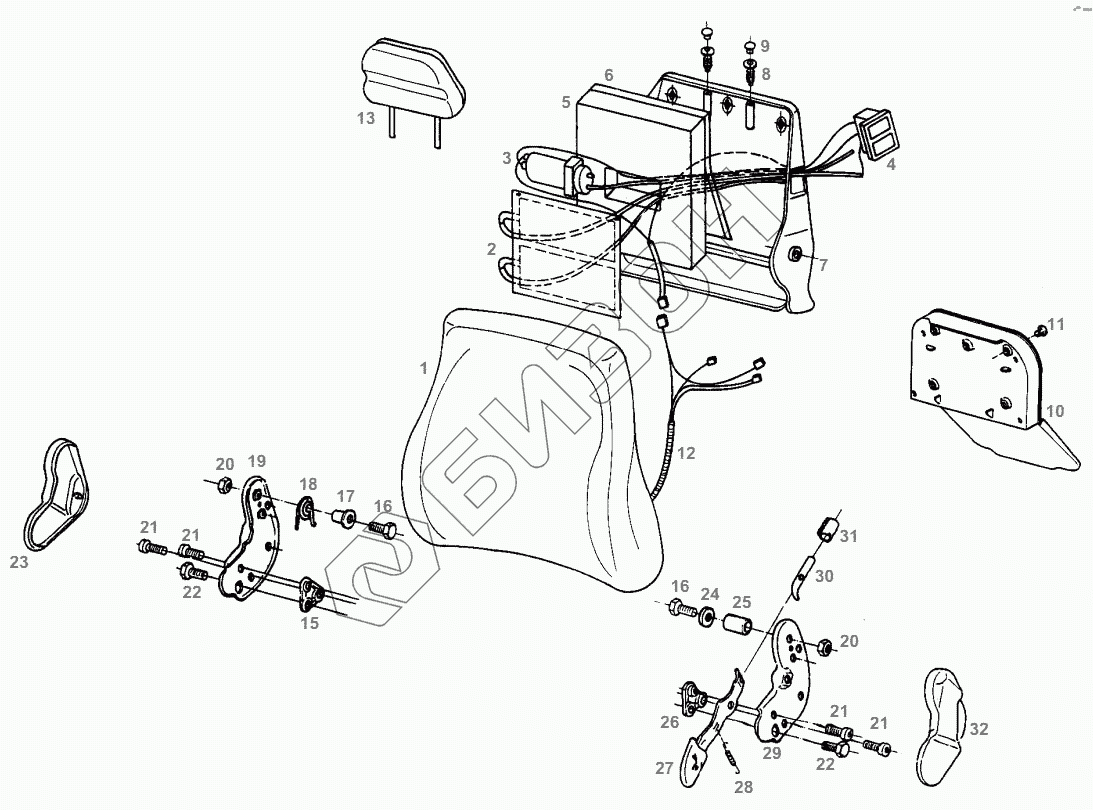

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
2
4
5
6
7
8
9
10
11
12
13
15
16
16
17
18
19
20
20
21
21
21
21
22
22
23
24
25
26
27
28
29
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F312500031270 | BACKREST PAD |
Загрузка ...
|
|
| 2 | F312500031430 | LUMBAR SUPPORT |
Загрузка ...
|
|
| 4 | F816500031110 | SWITCH |
Загрузка ...
|
|
| 5 | F312500031240 | FILLING PIECE |
Загрузка ...
|
|
| 6 | F312500031250 | FILLING PIECE |
Загрузка ...
|
|
| 7 | F312500031260 | BACK PART |
Загрузка ...
|
|
| 8 | F291500030230 | BUSH |
Загрузка ...
|
|
| 9 | F275500030660 | PIPE END CAP |
Загрузка ...
|
|
| 10 | F312500030450 | BAG |
Загрузка ...
|
|
| 11 | Х493007001000 | CUTTING SCREW |
Загрузка ...
|
|
| 12 | F312500031280 | WIRING HARNESS |
Загрузка ...
|
|
| 13 | F312500031440 | BACKREST EXTENSION |
Загрузка ...
|
|
| 15 | F312500030520 | SPACER PLATE |
Загрузка ...
|
|
| 16 | Х487528205000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | F312500031290 | BUSH |
Загрузка ...
|
|
| 18 | F198500030030 | YOKE SPRING |
Загрузка ...
|
|
| 19 | F198500030050 | ARMATURE |
Загрузка ...
|
|
| 20 | Х434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 21 | F312500030330 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 22 | F198500030010 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | F198500030240 | COVER |
Загрузка ...
|
|
| 24 | X454306308000 | DISC |
Загрузка ...
|
|
| 25 | F294500030220 | BUSH |
Загрузка ...
|
|
| 26 | F312500030370 | SPACER PLATE |
Загрузка ...
|
|
| 27 | F312500031310 | LEVER |
Загрузка ...
|
|
| 28 | F198500030110 | TENSION SPRING |
Загрузка ...
|
|
| 29 | F294500030060 | ARMATURE |
Загрузка ...
|
|
| 30 | F198500030060 | ARMATURE |
Загрузка ...
|
|
| 32 | F198500030230 | COVER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
