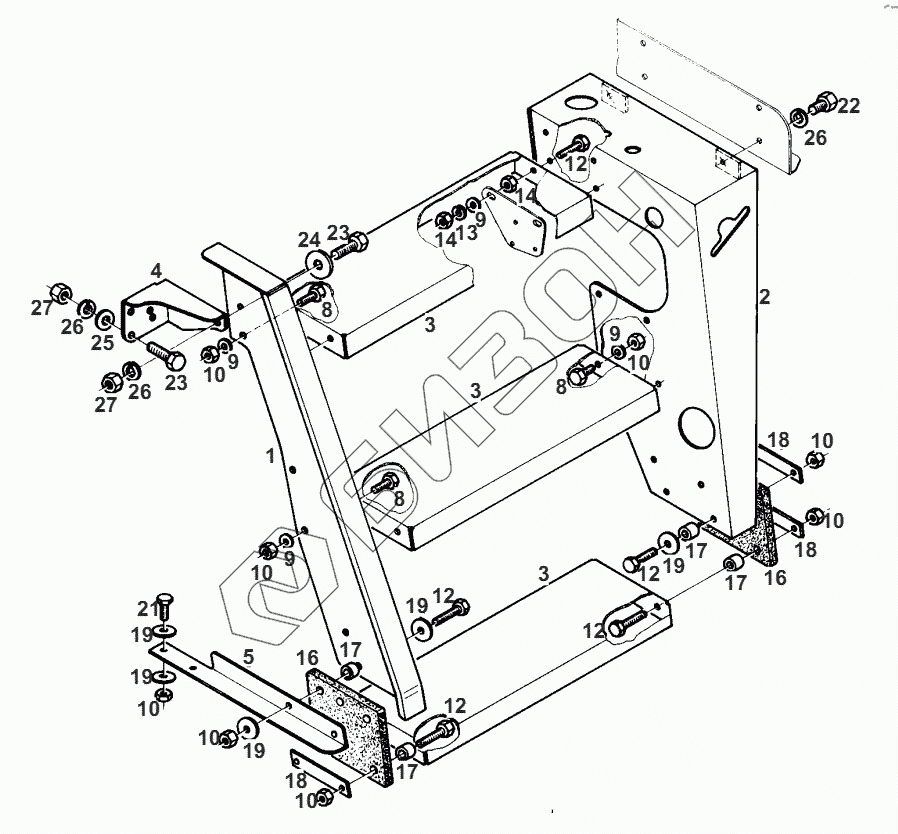

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. ENTRY LEFT
1
2
3
3
3
4
5
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
12
12
12
12
12
13
14
14
16
16
17
17
17
17
18
18
18
19
19
19
19
19
21
22
23
23
24
25
26
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524500170720 | SHEET METAL |
Загрузка ...
|
|
| 2 | Н524500170140 | SHEET METAL |
Загрузка ...
|
|
| 3 | 524500170011 | FOOT PLATE |
Загрузка ...
|
|
| 4 | 524500170041 | SUPPORT |
Загрузка ...
|
|
| 5 | 524500170750 | ANGLE |
Загрузка ...
|
|
| 8 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х450006308000 | DISC |
Загрузка ...
|
|
| 10 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 12 | Х487528141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 13 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 14 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 16 | 524500171100 | RUBBER PLATE |
Загрузка ...
|
|
| 17 | 135903050050 | RING |
Загрузка ...
|
|
| 18 | 199110200070 | SHACKLE |
Загрузка ...
|
|
| 19 | Х454306308000 | DISC |
Загрузка ...
|
|
| 21 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | Х487531541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 24 | Х454407508000 | DISC |
Загрузка ...
|
|
| 25 | Х450007508000 | DISC |
Загрузка ...
|
|
| 26 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 27 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
