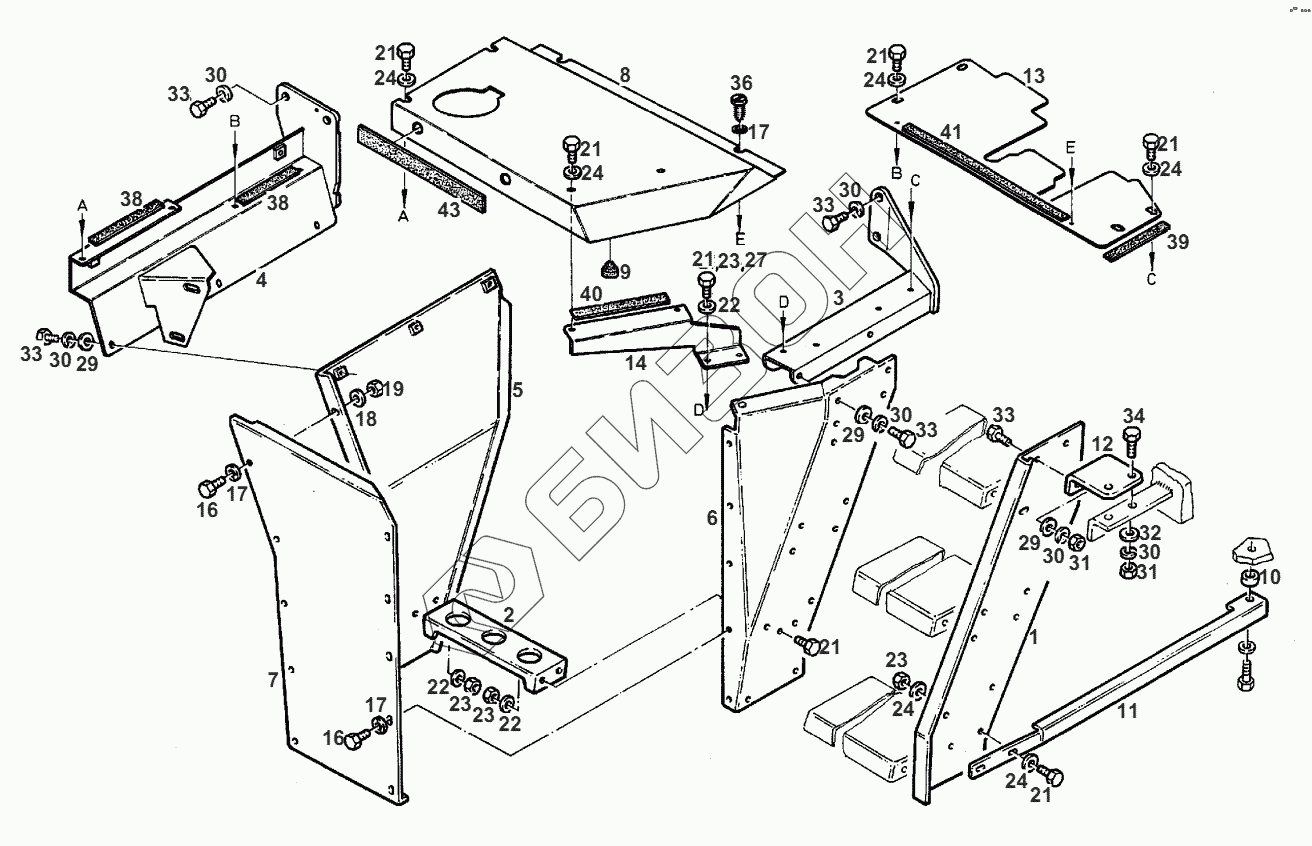

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. ENTRY RIGHT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
16
17
17
17
18
19
21
21
21
21
21
21
21
22
22
22
23
23
23
23
24
24
24
24
24
24
27
29
29
29
30
30
30
30
30
30
31
31
32
33
33
33
33
33
34
36
38
38
39
40
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524500170510 | SHEET METAL |
Загрузка ...
|
|
| 2 | 524500170490 | STIFFENING |
Загрузка ...
|
|
| 3 | Н524500170082 | CARRIER |
Загрузка ...
|
|
| 4 | Н524500170121 | CONSOLE |
Загрузка ...
|
|
| 5 | Н524500170050 | REAR PANEL |
Загрузка ...
|
|
| 6 | Н524500170060 | SHEET METAL |
Загрузка ...
|
|
| 7 | 524500170500 | SHEET METAL |
Загрузка ...
|
|
| 8 | Н524500170131 | COVER |
Загрузка ...
|
|
| 9 | Х653005000000 | BUFFER |
Загрузка ...
|
|
| 10 | 205500200020 | RING |
Загрузка ...
|
|
| 11 | 524500170571 | STRUT |
Загрузка ...
|
|
| 12 | 524500170560 | ANGLE |
Загрузка ...
|
|
| 13 | 524500170591 | SHEET METAL |
Загрузка ...
|
|
| 14 | Н524500170110 | SHEET METAL |
Загрузка ...
|
|
| 16 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 17 | Х450005108000 | DISC |
Загрузка ...
|
|
| 18 | Х521403047000 | SPRING WASHER |
Загрузка ...
|
|
| 19 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 21 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 22 | Х450006308000 | DISC |
Загрузка ...
|
|
| 23 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 24 | Х454306308000 | DISC |
Загрузка ...
|
|
| 27 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 28 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 29 | Х454407508000 | DISC |
Загрузка ...
|
|
| 30 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 31 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 32 | Х450007508000 | DISC |
Загрузка ...
|
|
| 33 | Х487531505000 | HEXAGON SCREW |
Загрузка ...
|
|
| 34 | Х487531741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 36 | Х495319875000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 38 | Х903005285995 | SEALING RIBBON |
Загрузка ...
|
|
| 39 | Х903005285995 | SEALING RIBBON |
Загрузка ...
|
|
| 40 | Х903005285995 | SEALING RIBBON |
Загрузка ...
|
|
| 41 | Х903005285995 | SEALING RIBBON |
Загрузка ...
|
|
| 43 | 186505020380 | SLIDE |
Загрузка ...
|
