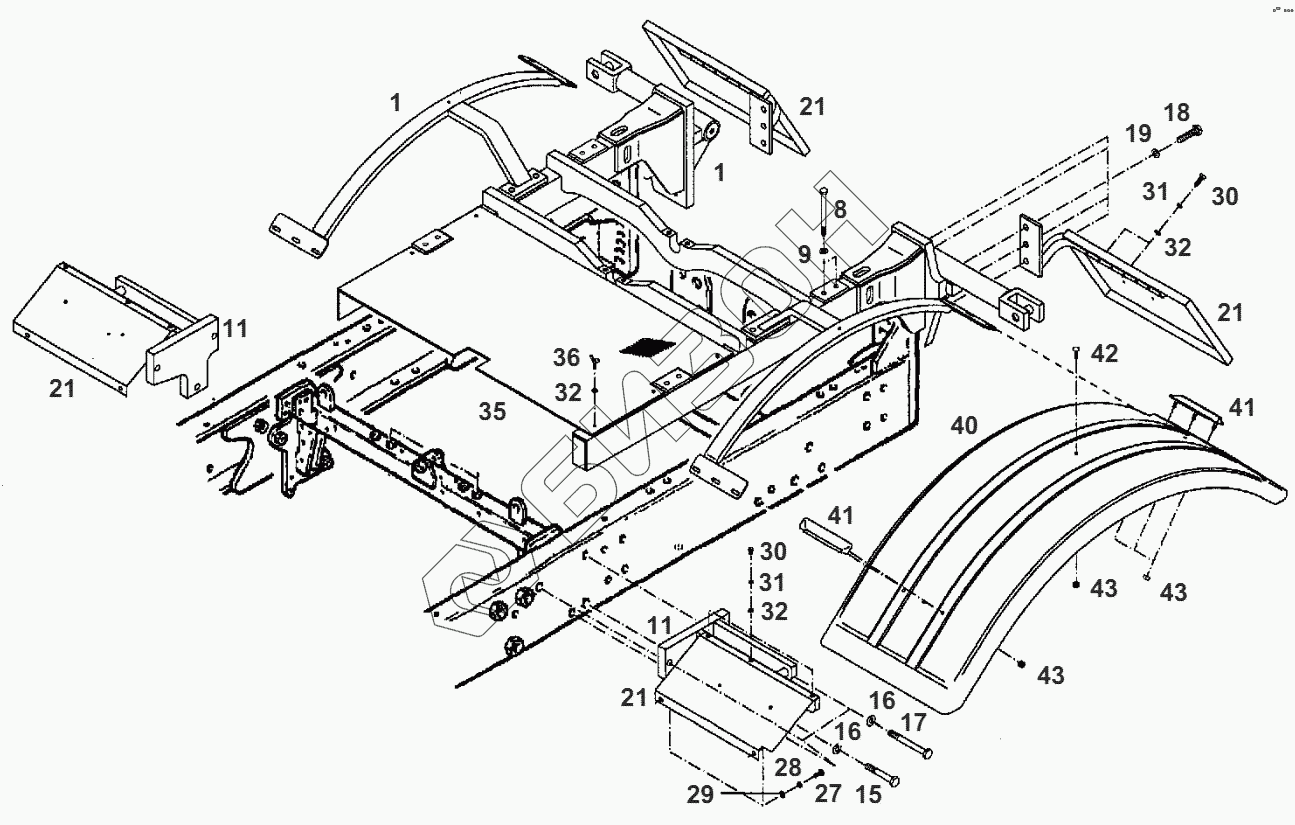

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. IMPLEMENT FRAME
1
1
8
9
11
11
15
16
16
17
18
19
21
21
21
21
27
28
29
30
30
31
31
32
32
32
35
36
40
41
41
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Е524800661010 | IMPLEMENT FRAME |
Загрузка ...
|
|
| 8 | Х486537500000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х450008708000 | DISC |
Загрузка ...
|
|
| 11 | Н524800661010 | CARRIER |
Загрузка ...
|
|
| 15 | Х486547001000 | HEXAGON SCREW |
Загрузка ...
|
|
| 16 | Х450010208000 | DISC |
Загрузка ...
|
|
| 17 | Х486547341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | Х487546141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 19 | Х453609908000 | DISC |
Загрузка ...
|
|
| 21 | Е524800661020 | MUDGUARD |
Загрузка ...
|
|
| 27 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 28 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 29 | Х450007508000 | DISC |
Загрузка ...
|
|
| 30 | Х487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 31 | Х520803901000 | SPRING RING |
Загрузка ...
|
|
| 32 | Х450006308000 | DISC |
Загрузка ...
|
|
| 35 | 524800661010 | COVER SHEET |
Загрузка ...
|
|
| 36 | Х472027701000 | WING SCREW |
Загрузка ...
|
|
| 40 | 816700030020 | MUDGUARD |
Загрузка ...
|
|
| 41 | 385700030061 | HANDLE |
Загрузка ...
|
|
| 42 | Х477828102000 | FLAT HEAD SCREW |
Загрузка ...
|
|
| 43 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
