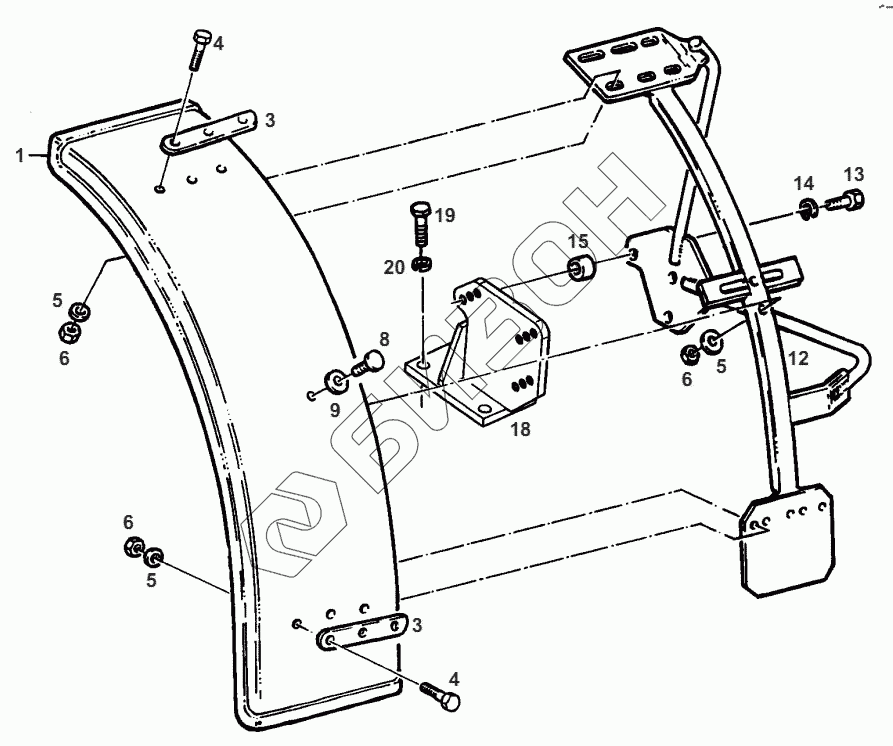

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. MUD GUARDS FIX

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
3
4
4
5
5
5
6
6
6
8
9
12
12
13
14
15
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 816700030020 MUDGUARD
Загрузка ...
3 385700030061 HANDLE
Загрузка ...
4 Х487527941000 HEXAGON SCREW
Загрузка ...
5 Х454306308000 DISC
Загрузка ...
6 Х428202439000 HEXAGON NUT
Загрузка ...
8 Х477828102000 FLAT HEAD SCREW
Загрузка ...
9 Х454407508000 DISC
Загрузка ...
12 Н524700030030 STRUT
Загрузка ...
12 Н524700030040 STRUT
Загрузка ...
13 Х487541305000 HEXAGON SCREW
Загрузка ...
14 Х520806001000 SPRING RING
Загрузка ...
15 246500200030 DISC
Загрузка ...
18 Н524700030050 CONSOLE
Загрузка ...
19 Х487550305000 HEXAGON SCREW
Загрузка ...
20 Х520807201000 SPRING RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
