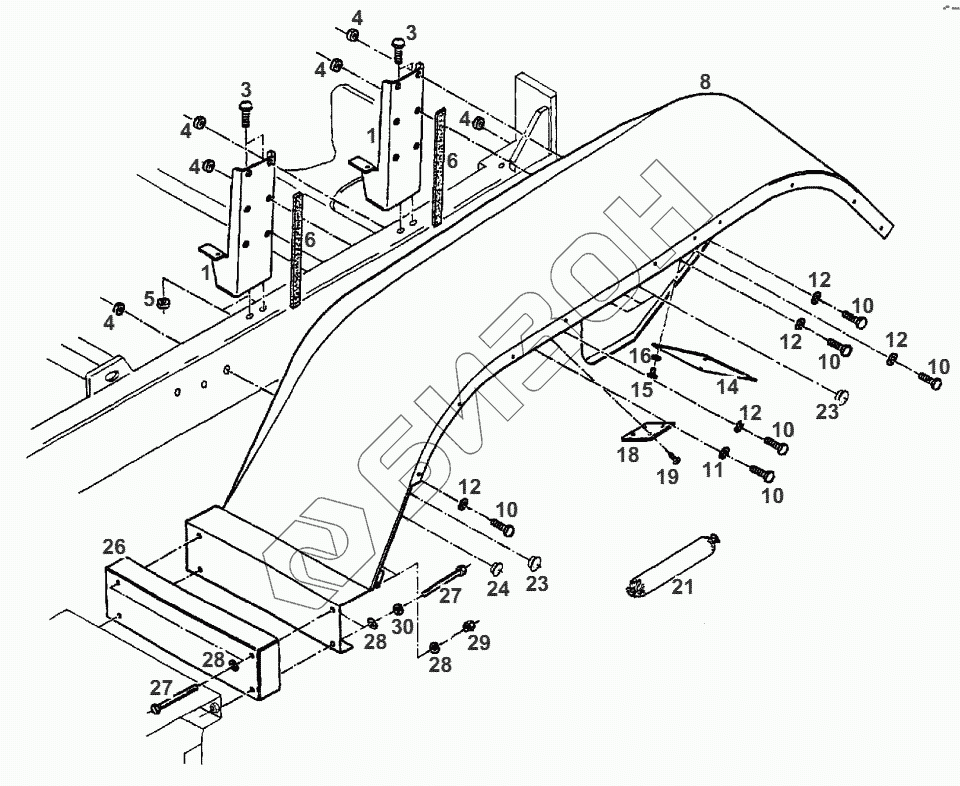

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. MUDGUARD REAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
3
3
3
4
4
4
4
4
4
5
6
6
8
8
10
10
10
10
10
10
11
12
12
12
12
12
14
15
16
18
19
21
23
23
24
26
27
27
28
28
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Н524700040030 SUPPORT
Загрузка ...
3 Х487531741000 HEXAGON SCREW
Загрузка ...
3 Х487535641000 HEXAGON SCREW
Загрузка ...
4 Х434103240000 HEXAGON NUT
Загрузка ...
5 Х434102840000 HEXAGON NUT
Загрузка ...
6 Х903005235995 SEALING RIBBON
Загрузка ...
8 Н524700040012 MUDGUARD
Загрузка ...
8 Н524700040022 MUDGUARD
Загрузка ...
10 Х487535441000 HEXAGON SCREW
Загрузка ...
11 Х450008708000 DISC
Загрузка ...
12 Х454308700000 DISC
Загрузка ...
14 816500420520 COVER
Загрузка ...
15 Х495319875000 SELF-TAPPING SCREW
Загрузка ...
16 Х450005108000 DISC
Загрузка ...
18 117500420410 COVER
Загрузка ...
19 Х493812005000 SELF-TAPPING SCREW
Загрузка ...
21 Х903053634000 SEALING COMPOUND
Загрузка ...
23 Х563210800000 LOCKING PLUG
Загрузка ...
24 Х563210800000 LOCKING PLUG
Загрузка ...
26 Н520700040010 INTERMEDIATE PIECE
Загрузка ...
27 Х487532701000 HEXAGON SCREW
Загрузка ...
28 Х454407508000 DISC
Загрузка ...
29 Х434102840000 HEXAGON NUT
Загрузка ...
30 Х520804401000 SPRING RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
