Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. OUTFIT BOX
1
2
3
4
5
6
6
6
6
7
7
7
8
8
8
9
10
10
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
22
24
24
25
26
28
29
30
31
33
34
35
36
37
40

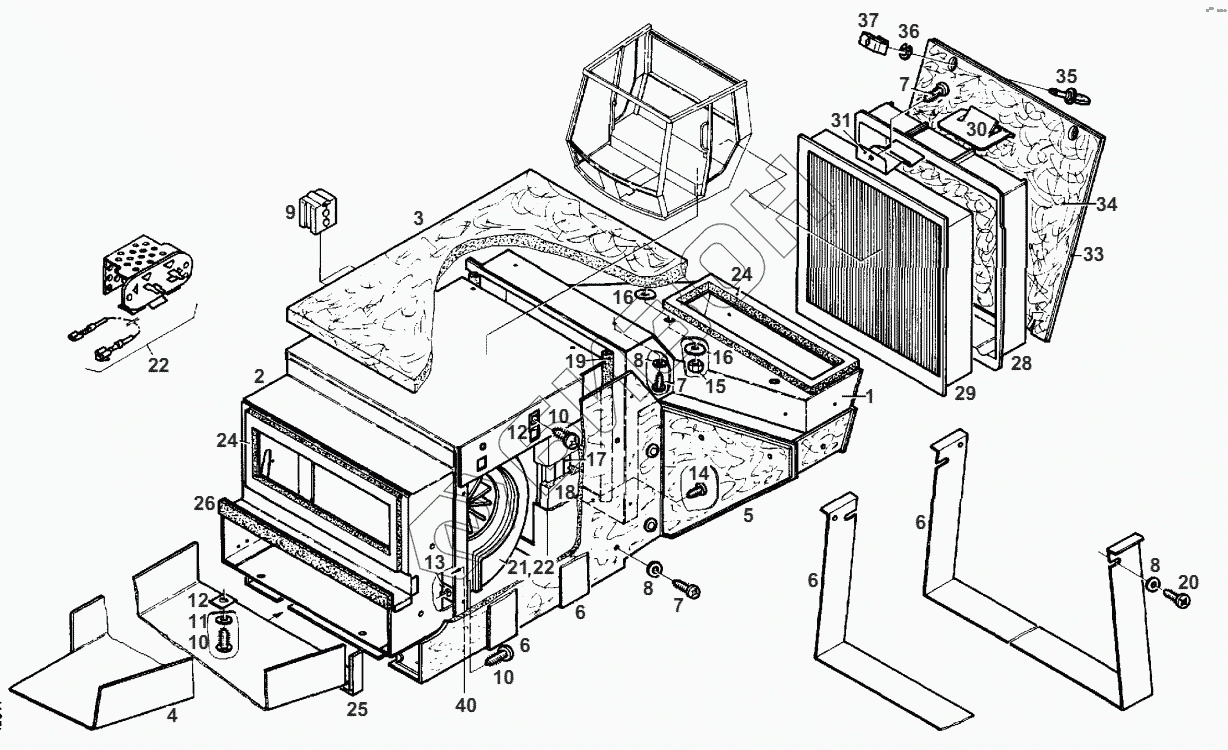

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524810130021 | CASE |
Загрузка ...
|
|
| 2 | Н524810130011 | CASE |
Загрузка ...
|
|
| 3 | 524810130180 | INSULATING MAT |
Загрузка ...
|
|
| 4 | 524810130060 | INSULATING MAT |
Загрузка ...
|
|
| 5 | Н524810130061 | INSULATING MAT |
Загрузка ...
|
|
| 6 | 524810130220 | STRAP |
Загрузка ...
|
|
| 7 | Х493812105000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 8 | Х450003908000 | DISC |
Загрузка ...
|
|
| 9 | Х665231100000 | CABLE SOCKET |
Загрузка ...
|
|
| 10 | Х493820105000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 11 | Х450005108000 | DISC |
Загрузка ...
|
|
| 12 | Х435722046000 | SHEET METAL NUT |
Загрузка ...
|
|
| 13 | Х435722100000 | SHEET METAL NUT |
Загрузка ...
|
|
| 14 | Х493802905000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 15 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 16 | Х454306308000 | DISC |
Загрузка ...
|
|
| 17 | Н312810130030 | HEATER |
Загрузка ...
|
|
| 18 | 524810130050 | SUPPORTING BODY |
Загрузка ...
|
|
| 19 | Х304165050940 | SHAPED CORD |
Загрузка ...
|
|
| 20 | Х493812305000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 21 | G524810130101 | BLOWER |
Загрузка ...
|
|
| 22 | U716810310000 | REPAIR KIT |
Загрузка ...
|
|
| 24 | 524810130090 | GASKET |
Загрузка ...
|
|
| 25 | Х903005235995 | SEALING RIBBON |
Загрузка ...
|
|
| 26 | Х903005289995 | SEALING RIBBON |
Загрузка ...
|
|
| 28 | 210812140090 | FILTER SUPPORT |
Загрузка ...
|
|
| 29 | Н260810140180 | FILTER |
Загрузка ...
|
|
| 30 | 312810130120 | SUPPORT |
Загрузка ...
|
|
| 31 | 210812140150 | SPRING |
Загрузка ...
|
|
| 33 | 524810130230 | COVER |
Загрузка ...
|
|
| 34 | 524810130160 | INSULATING PLATE |
Загрузка ...
|
|
| 35 | 198810260041 | SPIGOT |
Загрузка ...
|
|
| 36 | F178810130020 | RING |
Загрузка ...
|
|
| 37 | F178810130010 | CLAMP |
Загрузка ...
|
|
| 40 | Х903053634000 | SEALING COMPOUND |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
