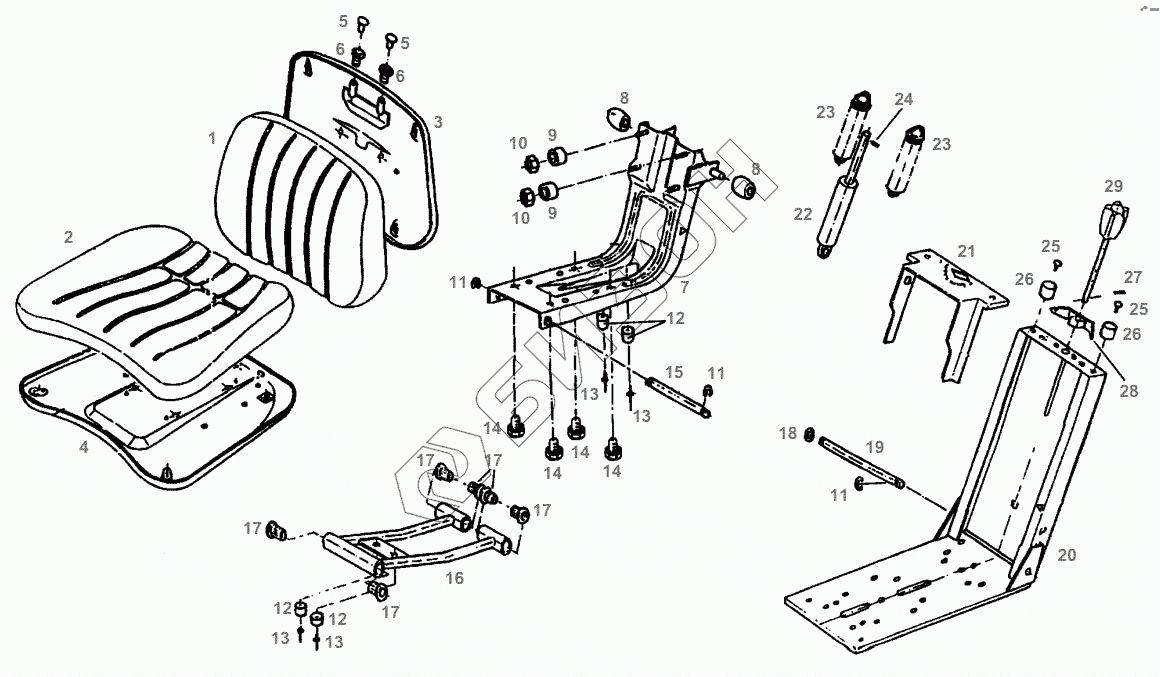

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. PASSENGER SEAT
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
13
13
14
14
14
14
15
16
17
17
17
17
17
18
19
20
21
22
23
23
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F524500032010 | BACKREST PAD |
Загрузка ...
|
|
| 2 | F524500032020 | SEAT CUSHION |
Загрузка ...
|
|
| 3 | F524500032030 | BACK PART |
Загрузка ...
|
|
| 4 | F524500032040 | SEAT PLATE |
Загрузка ...
|
|
| 5 | F275500030660 | PIPE END CAP |
Загрузка ...
|
|
| 6 | F291500030230 | BUSH |
Загрузка ...
|
|
| 7 | F524500032050 | DRIVER |
Загрузка ...
|
|
| 8 | F145504030200 | ROLLER |
Загрузка ...
|
|
| 9 | F524500033050 | BUSH |
Загрузка ...
|
|
| 10 | X434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 11 | X523304246000 | LOCKING WASHER |
Загрузка ...
|
|
| 12 | F166500030160 | BUFFER |
Загрузка ...
|
|
| 13 | F166500030170 | BLANK RIVET |
Загрузка ...
|
|
| 14 | F198500030180 | SCREW |
Загрузка ...
|
|
| 15 | F145504030060 | BOLT |
Загрузка ...
|
|
| 16 | F524500032060 | ARM |
Загрузка ...
|
|
| 17 | F268500030080 | BUSH |
Загрузка ...
|
|
| 18 | X450008708000 | DISC |
Загрузка ...
|
|
| 19 | F524500032070 | BOLT |
Загрузка ...
|
|
| 20 | F524500032080 | SPRING BEARING |
Загрузка ...
|
|
| 21 | F524500032090 | COVER |
Загрузка ...
|
|
| 22 | F524500032100 | SHOCK ABSORBER |
Загрузка ...
|
|
| 23 | F166500030250 | TENSION SPRING |
Загрузка ...
|
|
| 24 | X443743702000 | TUBULAR RIVET |
Загрузка ...
|
|
| 25 | X493812500000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 26 | F524500032110 | BUFFER |
Загрузка ...
|
|
| 27 | X500609646000 | SP-PIN |
Загрузка ...
|
|
| 28 | F205500030020 | SPRING BRACKET |
Загрузка ...
|
|
| 29 | F524500032120 | SPINDLE |
Загрузка ...
|
