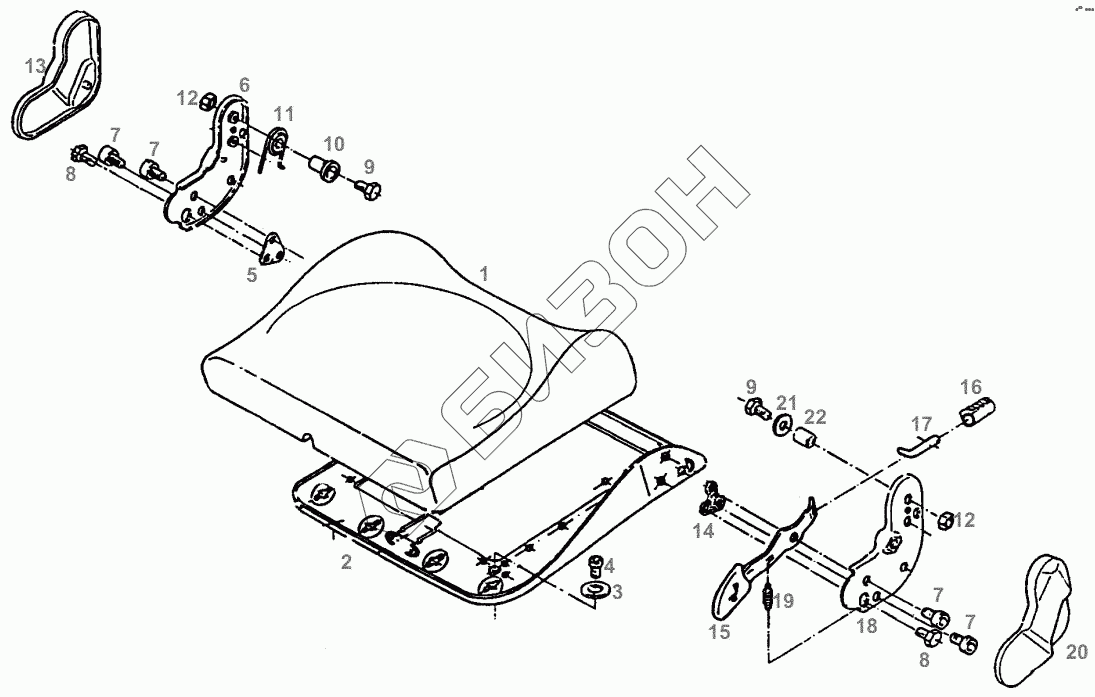

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. PASSENGER SEAT
1
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
12
12
13
13
14
15
16
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F312500030620 | SEAT CUSHION |
Загрузка ...
|
|
| 1 | F312500030310 | SEAT CUSHION |
Загрузка ...
|
|
| 2 | F524500033040 | SEAT PLATE |
Загрузка ...
|
|
| 3 | Х450006308000 | DISC |
Загрузка ...
|
|
| 4 | F312500030460 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 5 | F312500030520 | SPACER PLATE |
Загрузка ...
|
|
| 6 | F198500030050 | ARMATURE |
Загрузка ...
|
|
| 7 | F312500030330 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 8 | F198500030010 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | Х487528205000 | HEXAGON SCREW |
Загрузка ...
|
|
| 10 | F312500031290 | BUSH |
Загрузка ...
|
|
| 10 | F312500030560 | SUPPORT |
Загрузка ...
|
|
| 11 | F198500030030 | YOKE SPRING |
Загрузка ...
|
|
| 12 | Х434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 13 | F198500030240 | COVER |
Загрузка ...
|
|
| 13 | F524500033110 | COVER |
Загрузка ...
|
|
| 14 | F312500030370 | SPACER PLATE |
Загрузка ...
|
|
| 15 | F312500030380 | LEVER |
Загрузка ...
|
|
| 16 | F198500030060 | ARMATURE |
Загрузка ...
|
|
| 18 | F294500030060 | ARMATURE |
Загрузка ...
|
|
| 19 | F198500030110 | TENSION SPRING |
Загрузка ...
|
|
| 20 | F198500030230 | COVER |
Загрузка ...
|
|
| 20 | F524500033120 | COVER |
Загрузка ...
|
|
| 21 | X454306308000 | DISC |
Загрузка ...
|
|
| 22 | F294500030220 | BUSH |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
