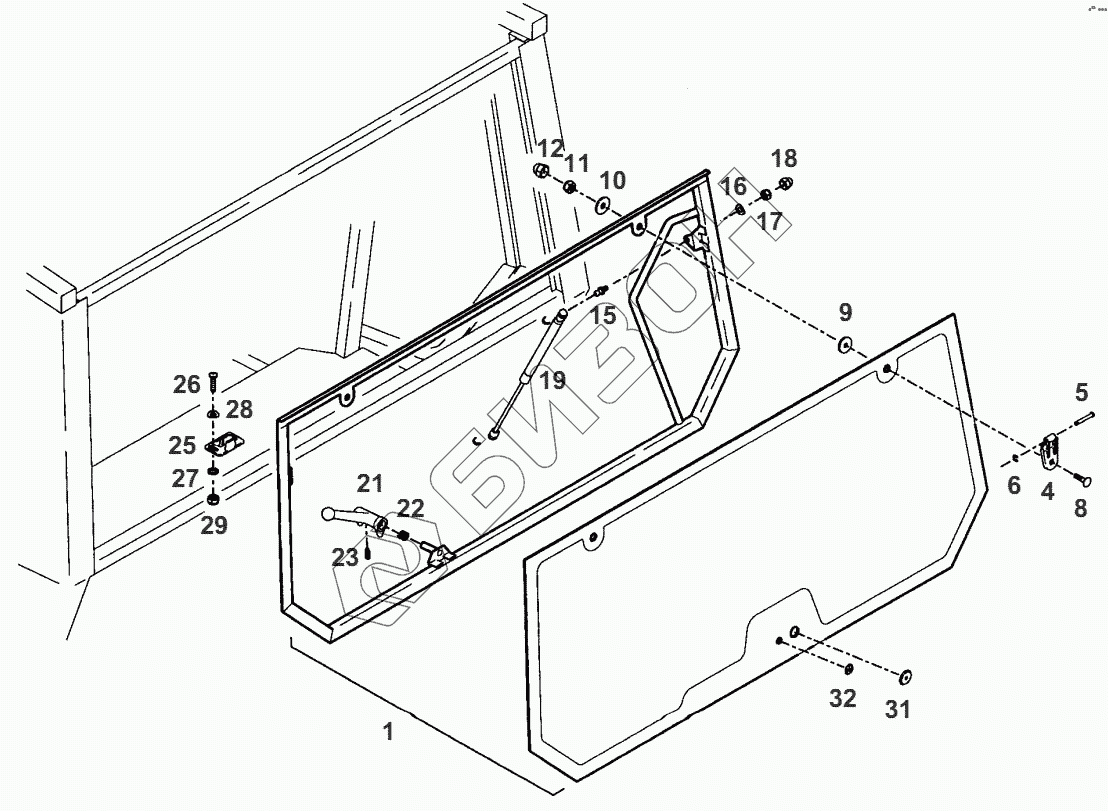

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. REAR WINDOW PANE
1
1
4
5
6
8
9
10
11
12
15
16
17
18
19
21
22
23
25
26
27
28
29
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | L524810410000 | REAR WINDOW PANE |
Загрузка ...
|
|
| 1 | Н524810050010 | REAR WINDOW PANE |
Загрузка ...
|
|
| 4 | 205812040521 | HINGE |
Загрузка ...
|
|
| 5 | 205812040010 | HINGE PIN |
Загрузка ...
|
|
| 6 | Х523303446000 | LOCKING WASHER |
Загрузка ...
|
|
| 8 | Х477831901000 | FLAT HEAD SCREW |
Загрузка ...
|
|
| 9 | 524810050300 | RUBBER WASHER |
Загрузка ...
|
|
| 10 | Х454407508000 | DISC |
Загрузка ...
|
|
| 11 | Х434102840000 | HEXAGON NUT |
Загрузка ...
|
|
| 12 | Х499719100000 | HEXAG.PROTECTIVE CAP |
Загрузка ...
|
|
| 15 | Х504827000000 | BALL END PIN |
Загрузка ...
|
|
| 16 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 17 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 18 | Х499718800000 | HEXAG.PROTECTIVE CAP |
Загрузка ...
|
|
| 19 | Н524810050070 | GAS FILLED DAMPER |
Загрузка ...
|
|
| 21 | G210812040080 | WINDOW HANDLE |
Загрузка ...
|
|
| 22 | 291500210720 | PRESSURE SPRING |
Загрузка ...
|
|
| 23 | Х413420801000 | THREADED PIN |
Загрузка ...
|
|
| 25 | 222812050510 | CATCH |
Загрузка ...
|
|
| 26 | Х495921901000 | FILL HEAD SCREW |
Загрузка ...
|
|
| 27 | Х522803247000 | WASHER |
Загрузка ...
|
|
| 28 | Х521403047000 | SPRING WASHER |
Загрузка ...
|
|
| 29 | Х434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 31 | А205812051040 | CLOSING COVER |
Загрузка ...
|
|
| 32 | А205812051040 | CLOSING COVER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
