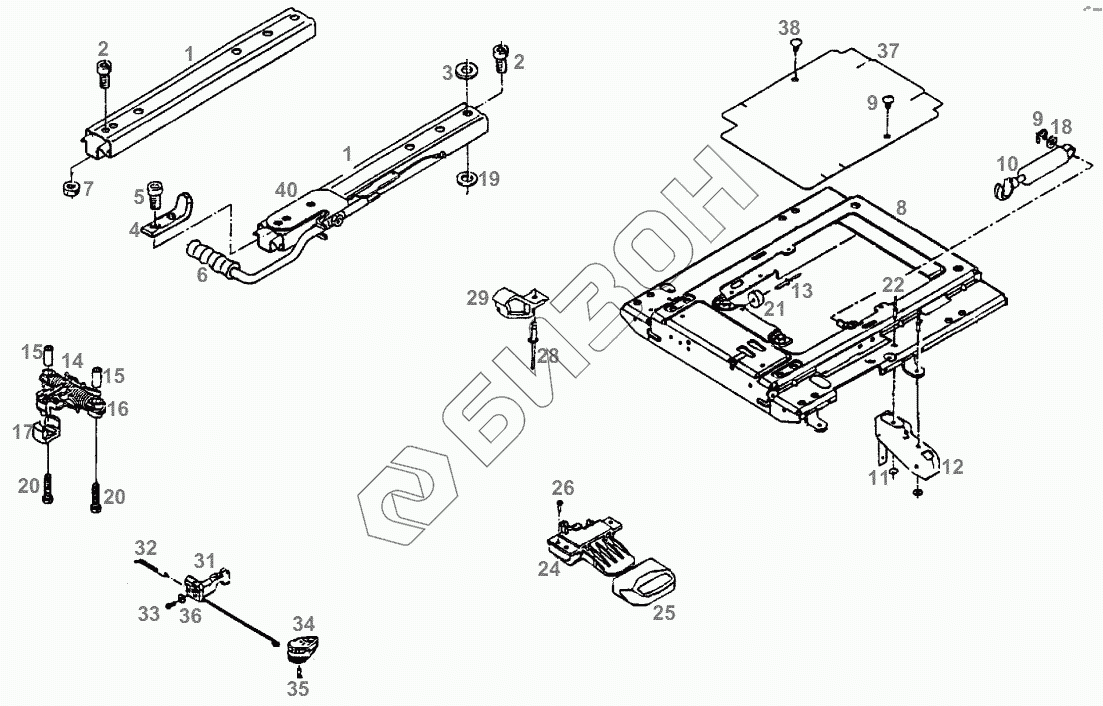

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SPRING ASSY
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
24
25
26
28
29
31
32
33
34
35
36
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F312500030640 | ADJUSTABLE RAIC SET |
Загрузка ...
|
|
| 2 | F205500030120 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 3 | Х454306308000 | DISC |
Загрузка ...
|
|
| 4 | F312500030610 | ANGLE |
Загрузка ...
|
|
| 5 | F198500030870 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 6 | F312500030650 | HANDLE |
Загрузка ...
|
|
| 7 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 8 | F524500033160 | SPRING ASSY |
Загрузка ...
|
|
| 9 | Х523303046000 | LOCKING WASHER |
Загрузка ...
|
|
| 10 | F930500030070 | SHOCK ABSORBER |
Загрузка ...
|
|
| 11 | Х454303308000 | DISC |
Загрузка ...
|
|
| 12 | F312500030090 | INDICATOR |
Загрузка ...
|
|
| 13 | F716501030590 | BLANK RIVET |
Загрузка ...
|
|
| 14 | F930500030210 | SPRING ASSEMBLY |
Загрузка ...
|
|
| 15 | F198500030620 | PIPE |
Загрузка ...
|
|
| 16 | F178500030460 | BUSH |
Загрузка ...
|
|
| 17 | F178500030470 | BUFFER |
Загрузка ...
|
|
| 18 | X450906300000 | DISC |
Загрузка ...
|
|
| 19 | X450906300000 | DISC |
Загрузка ...
|
|
| 20 | X487528205000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | F930500030090 | BUFFER |
Загрузка ...
|
|
| 22 | F205500030100 | BLANK RIVET |
Загрузка ...
|
|
| 24 | F312500030130 | ACTUATOR |
Загрузка ...
|
|
| 25 | F716501030620 | HANDLE |
Загрузка ...
|
|
| 26 | F716501030030 | FILL HEAD SCREW |
Загрузка ...
|
|
| 28 | F312500031060 | BLANK RIVET |
Загрузка ...
|
|
| 29 | F312500031050 | STOP |
Загрузка ...
|
|
| 31 | F930500030100 | FIXING LEVER |
Загрузка ...
|
|
| 32 | F930500030110 | TENSION SPRING |
Загрузка ...
|
|
| 33 | F916500031180 | SCREW |
Загрузка ...
|
|
| 34 | F524500033100 | HANDLE |
Загрузка ...
|
|
| 35 | F312500031470 | SCREW |
Загрузка ...
|
|
| 36 | X454303308000 | DISC |
Загрузка ...
|
|
| 37 | F524500033080 | COVER |
Загрузка ...
|
|
| 38 | F184531030210 | PLUG |
Загрузка ...
|
|
| 40 | F312500031540 | SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
