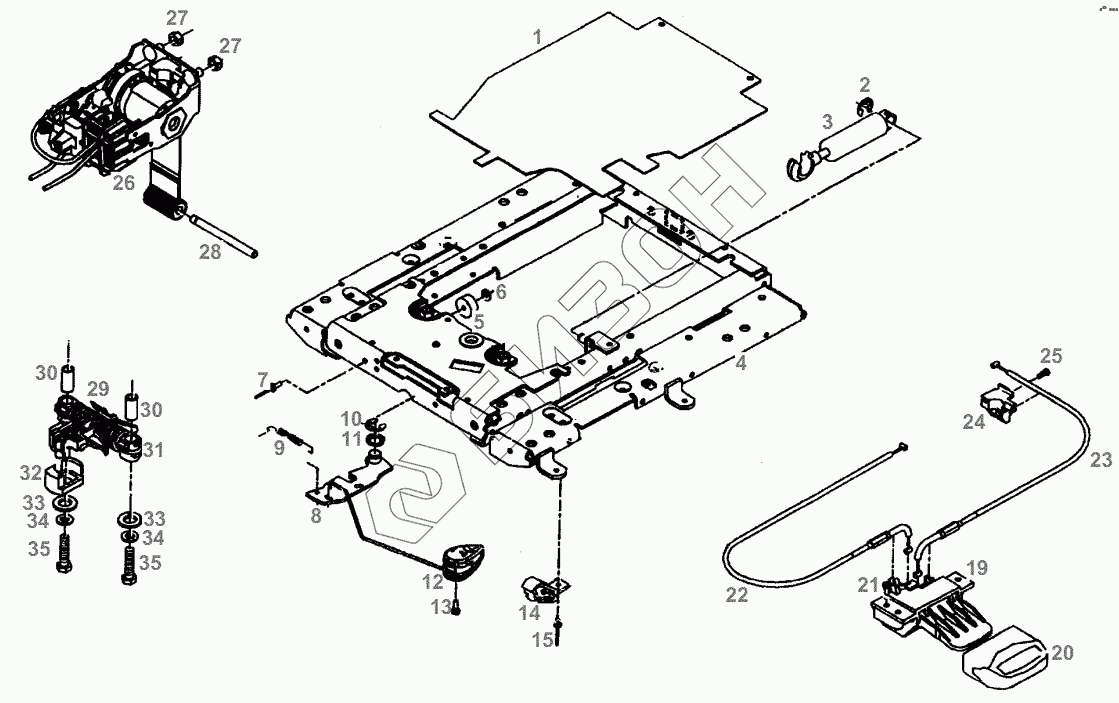

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. SPRING ASSY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F312500030010 | COVER |
Загрузка ...
|
|
| 2 | Х523303046000 | LOCKING WASHER |
Загрузка ...
|
|
| 3 | F930500030070 | SHOCK ABSORBER |
Загрузка ...
|
|
| 4 | F312500031460 | SPRING ASSY |
Загрузка ...
|
|
| 5 | F930500030090 | BUFFER |
Загрузка ...
|
|
| 6 | Х454303308000 | DISC |
Загрузка ...
|
|
| 7 | F291500030430 | BLANK RIVET |
Загрузка ...
|
|
| 8 | F312500030060 | FIXING LEVER |
Загрузка ...
|
|
| 9 | F312500030050 | TENSION SPRING |
Загрузка ...
|
|
| 10 | Х523304246000 | LOCKING WASHER |
Загрузка ...
|
|
| 11 | F258514030390 | DISC |
Загрузка ...
|
|
| 12 | F312500030070 | ACTUATOR |
Загрузка ...
|
|
| 13 | F312500031470 | SCREW |
Загрузка ...
|
|
| 14 | F312500031050 | STOP |
Загрузка ...
|
|
| 15 | F312500031060 | BLANK RIVET |
Загрузка ...
|
|
| 19 | F312500031130 | ACTUATOR |
Загрузка ...
|
|
| 20 | F716501030620 | HANDLE |
Загрузка ...
|
|
| 21 | F716501030030 | FILL HEAD SCREW |
Загрузка ...
|
|
| 22 | F312500031110 | BOWDEN CABLE |
Загрузка ...
|
|
| 23 | F716501030610 | BOWDEN CABLE |
Загрузка ...
|
|
| 24 | F312500031100 | RETAINER |
Загрузка ...
|
|
| 25 | F916500031180 | SCREW |
Загрузка ...
|
|
| 26 | F930500030220 | CONTROL |
Загрузка ...
|
|
| 27 | Х434102401000 | LOCKING NUT |
Загрузка ...
|
|
| 28 | F312500031020 | BOLT |
Загрузка ...
|
|
| 29 | F930500030210 | SPRING ASSEMBLY |
Загрузка ...
|
|
| 30 | F198500030620 | PIPE |
Загрузка ...
|
|
| 31 | F178500030460 | BUSH |
Загрузка ...
|
|
| 32 | F178500030470 | BUFFER |
Загрузка ...
|
|
| 33 | X450108701000 | DISC |
Загрузка ...
|
|
| 34 | X450006308000 | DISC |
Загрузка ...
|
|
| 35 | X487528205000 | HEXAGON SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
