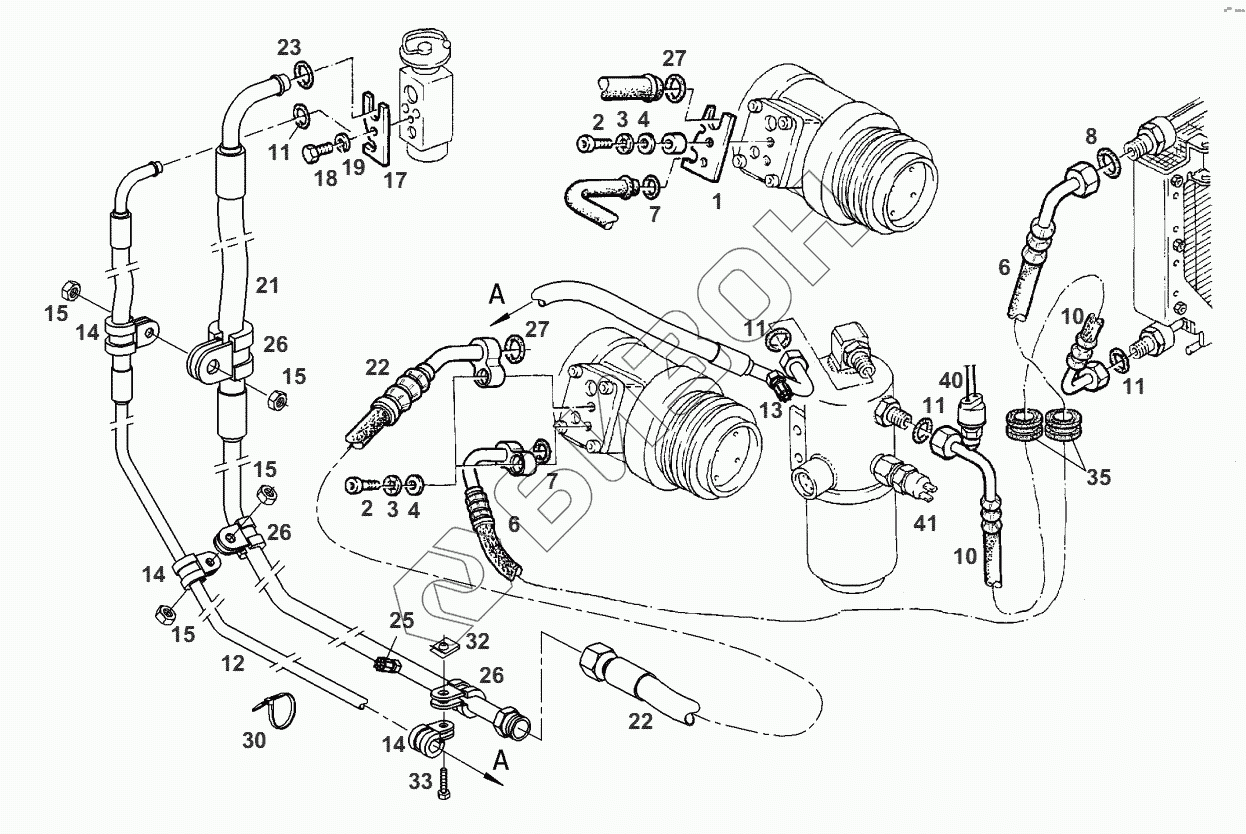

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. TUBES F.REFRIG.FLUID
1
2
2
3
3
4
4
6
6
7
7
8
10
10
11
11
11
11
12
13
14
14
14
15
15
15
15
17
18
19
21
22
22
23
25
26
26
26
27
27
30
32
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 312550030041 | CLAMPING PLATE |
Загрузка ...
|
|
| 2 | Х485007501000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 3 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 4 | Х450006308000 | DISC |
Загрузка ...
|
|
| 6 | Н524550030080 | COOLANT HOSE |
Загрузка ...
|
|
| 7 | Х548829701000 | O-RING |
Загрузка ...
|
|
| 8 | Х548829701000 | O-RING |
Загрузка ...
|
|
| 10 | Н524550030021 | COOLANT HOSE |
Загрузка ...
|
|
| 11 | Х548816301000 | O-RING |
Загрузка ...
|
|
| 12 | Н524550030031 | COOLANT HOSE |
Загрузка ...
|
|
| 13 | F931552030020 | VALVE |
Загрузка ...
|
|
| 14 | Х459075300000 | PIPE COLLAR |
Загрузка ...
|
|
| 15 | Х428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 17 | 718551030030 | CLAMPING PLATE |
Загрузка ...
|
|
| 18 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 19 | Х520803001000 | SPRING RING |
Загрузка ...
|
|
| 21 | Н524550030050 | COOLANT HOSE |
Загрузка ...
|
|
| 22 | Н524550030090 | COOLANT HOSE |
Загрузка ...
|
|
| 23 | Х590980000000 | O-RING |
Загрузка ...
|
|
| 25 | F931552030010 | VALVE |
Загрузка ...
|
|
| 26 | Х459076300000 | PIPE COLLAR |
Загрузка ...
|
|
| 27 | Х548840101000 | O-RING |
Загрузка ...
|
|
| 30 | Х668981022000 | CABLE TAPE |
Загрузка ...
|
|
| 32 | Х435722500000 | SHEET METAL NUT |
Загрузка ...
|
|
| 33 | Х495212201000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 35 | Х665211500000 | CABLE SOCKET |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
