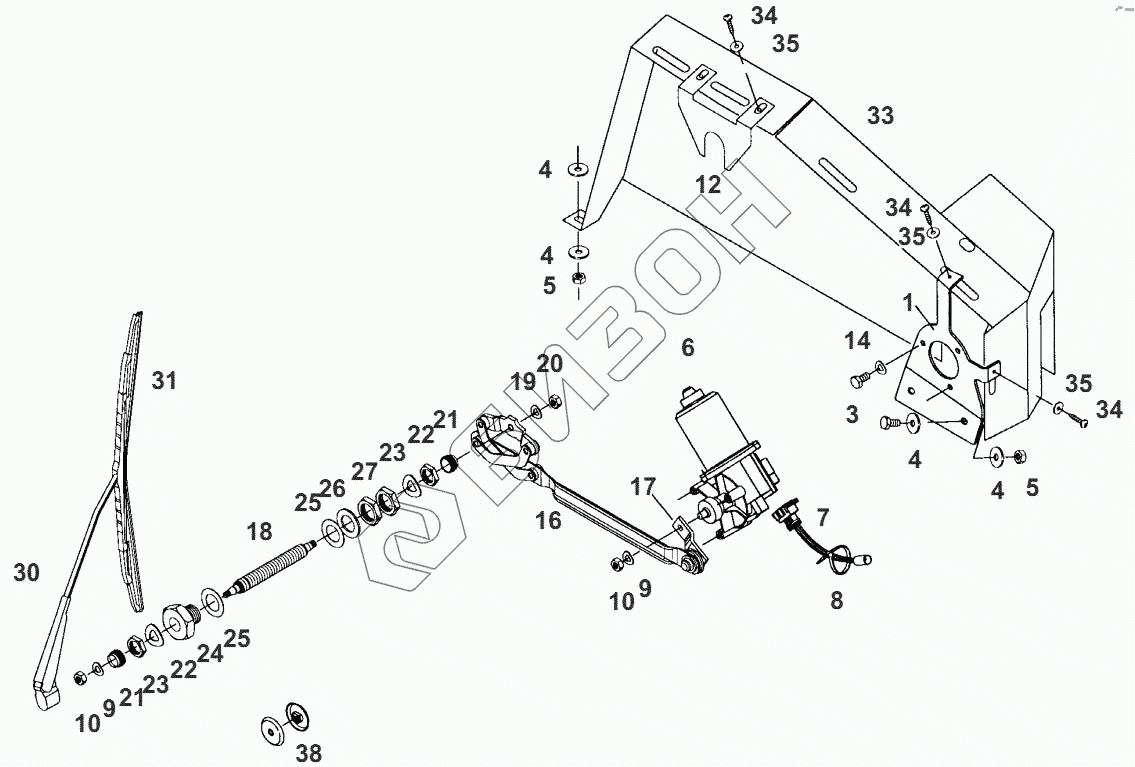

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. WINDSHIELD WIPER
1
3
4
4
4
4
5
5
6
7
8
9
9
10
10
12
14
16
17
18
19
20
21
21
22
22
23
23
24
25
25
26
27
30
31
33
34
34
34
35
35
35
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 524810171040 | SUPPORT |
Загрузка ...
|
|
| 3 | Х487520041000 | HEXAGON SCREW |
Загрузка ...
|
|
| 4 | Х454305108000 | DISC |
Загрузка ...
|
|
| 5 | Х434102240000 | HEXAGON NUT |
Загрузка ...
|
|
| 6 | G524810171010 | WIPER MOTOR |
Загрузка ...
|
|
| 7 | Н524810171100 | CABLE LOOM |
Загрузка ...
|
|
| 8 | Х668980301000 | CABLE TAPE |
Загрузка ...
|
|
| 9 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 10 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 12 | 524810171050 | SUPPORT |
Загрузка ...
|
|
| 14 | Х521403047000 | SPRING WASHER |
Загрузка ...
|
|
| 16 | G524810171120 | LINKAGE |
Загрузка ...
|
|
| 17 | 524810171240 | LEVER |
Загрузка ...
|
|
| 18 | 524810171200 | WIPER BEARING |
Загрузка ...
|
|
| 19 | Х521404447000 | SPRING WASHER |
Загрузка ...
|
|
| 20 | Х428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 21 | 524810171230 | CAP |
Загрузка ...
|
|
| 22 | 524810171220 | NUT |
Загрузка ...
|
|
| 23 | Х521407847000 | SPRING WASHER |
Загрузка ...
|
|
| 24 | 524810171010 | BUSH |
Загрузка ...
|
|
| 25 | 524810171020 | DISC |
Загрузка ...
|
|
| 26 | 524810171030 | DISC |
Загрузка ...
|
|
| 27 | 524810171210 | NUT |
Загрузка ...
|
|
| 30 | G816810170020 | WIPER ARM |
Загрузка ...
|
|
| 31 | Н524810170020 | WIPER BLADE |
Загрузка ...
|
|
| 33 | Н524810171060 | PROTECTION |
Загрузка ...
|
|
| 34 | Х493812005000 | SELF-TAPPING SCREW |
Загрузка ...
|
|
| 35 | Х454303908000 | DISC |
Загрузка ...
|
|
| 38 | А205812051040 | CLOSING COVER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
