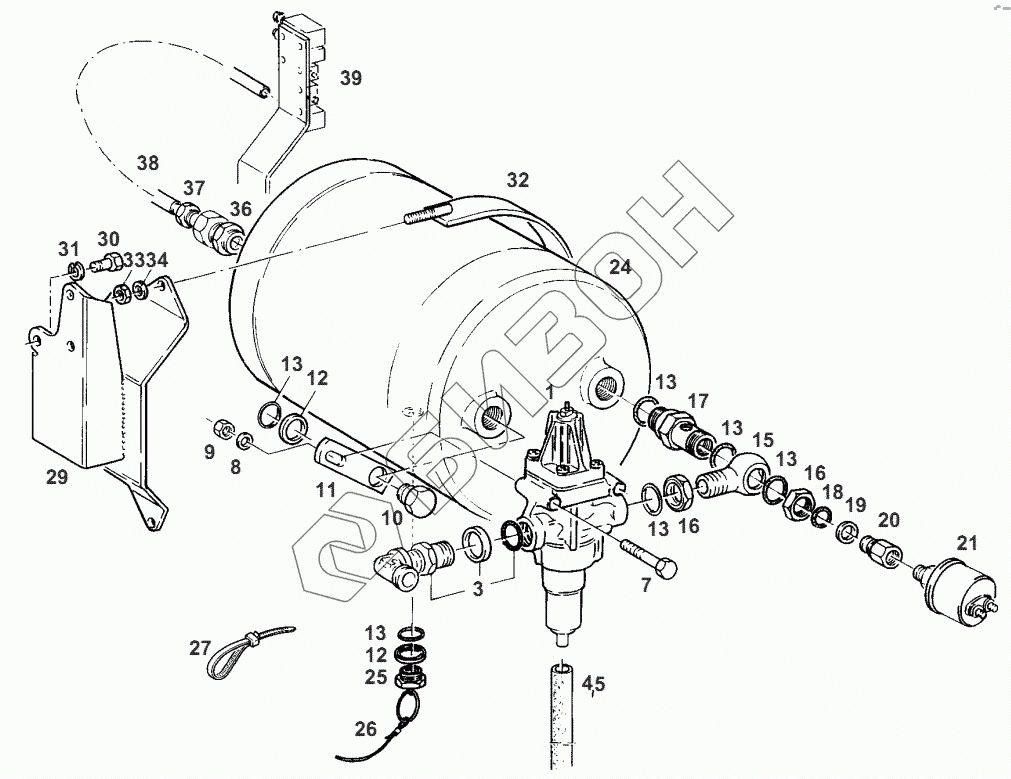

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. AIR TANK
1
1
4
5
7
8
9
10
11
12
12
13
13
13
13
13
13
15
16
16
17
18
19
20
24
25
26
27
29
30
31
32
33
34
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F822880020010 | REPAIR KIT |
Загрузка ...
|
|
| 1 | G822880020150 | PRESSURE REGULATOR |
Загрузка ...
|
|
| 4 | Х591207100950 | HOSE |
Загрузка ...
|
|
| 5 | Х458650700000 | HOSE CLIP |
Загрузка ...
|
|
| 7 | Х487529101000 | HEXAGON SCREW |
Загрузка ...
|
|
| 8 | Х454306308000 | DISC |
Загрузка ...
|
|
| 9 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 10 | Х483802400000 | LOCK SCREW |
Загрузка ...
|
|
| 11 | 395880020070 | SHACKLE |
Загрузка ...
|
|
| 12 | F250880020290 | THRUST COLLAR |
Загрузка ...
|
|
| 13 | Х548862866000 | O-RING |
Загрузка ...
|
|
| 15 | Н395880020010 | RING ADAPTER |
Загрузка ...
|
|
| 16 | Х596311600000 | SEALING NUT |
Загрузка ...
|
|
| 17 | 822880020020 | SOCKET |
Загрузка ...
|
|
| 18 | Х540004678000 | SEALING RING |
Загрузка ...
|
|
| 19 | Х540004078000 | SEALING RING |
Загрузка ...
|
|
| 20 | 524880020030 | REDUCER FITTING |
Загрузка ...
|
|
| 24 | Н312880090010 | AIR TANK |
Загрузка ...
|
|
| 25 | F250880020030 | DRAIN VALVE |
Загрузка ...
|
|
| 26 | Н345880020060 | PULLING CABLE |
Загрузка ...
|
|
| 27 | Х668981022000 | CABLE TAPE |
Загрузка ...
|
|
| 29 | Н524881020010 | SUPPORT |
Загрузка ...
|
|
| 30 | Х487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 31 | Х520804401000 | SPRING RING |
Загрузка ...
|
|
| 32 | Н178880020010 | STRAP |
Загрузка ...
|
|
| 33 | Х434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 34 | Х450006308000 | DISC |
Загрузка ...
|
|
| 36 | Х596332100000 | MOUNTING PIECE |
Загрузка ...
|
|
| 37 | Х596303100000 | HYDR. PLUG SOCKET |
Загрузка ...
|
|
| 38 | Х334055000940 | PIPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
