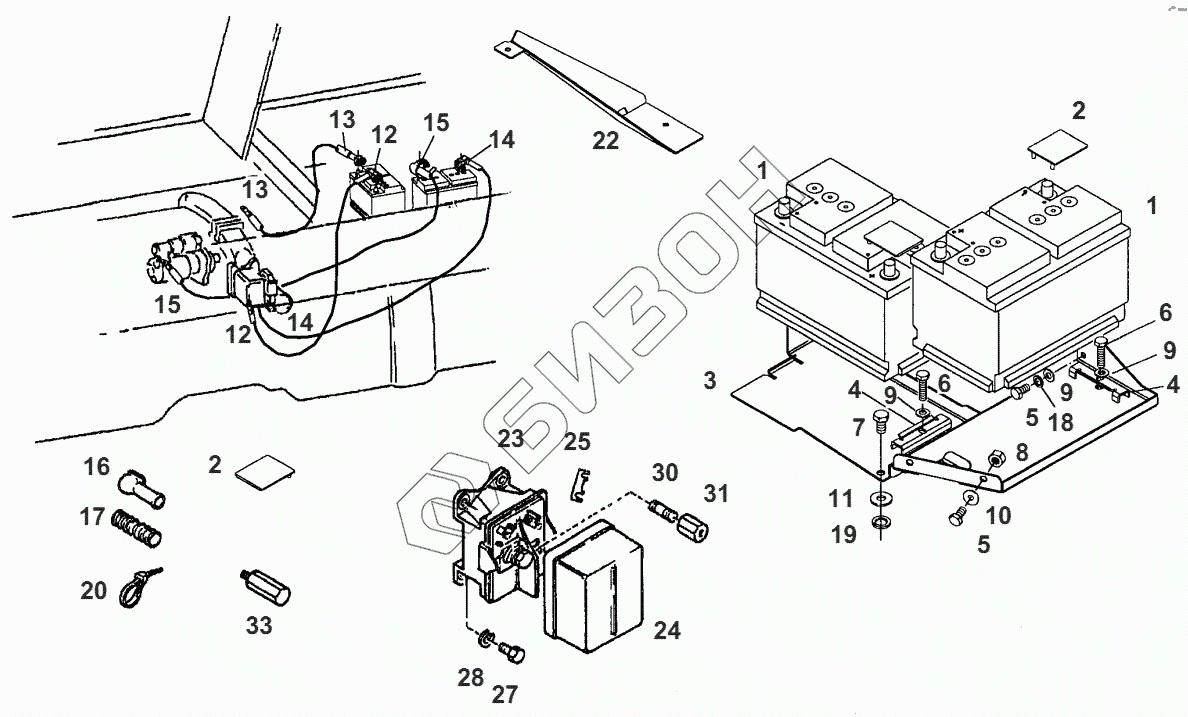

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. BATTERY INSTALLATION
1
1
2
2
3
4
4
5
5
6
6
7
8
9
9
9
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
20
22
23
24
25
27
28
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | X991450200000 | BATTERY |
Загрузка ...
|
|
| 2 | 117900050010 | CAP |
Загрузка ...
|
|
| 3 | H524900052010 | BATTERY |
Загрузка ...
|
|
| 4 | 149900050030 | CLAMPING DISC |
Загрузка ...
|
|
| 5 | X487527841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | X487528141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 7 | X487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 8 | X434102440000 | HEXAGON NUT |
Загрузка ...
|
|
| 9 | X450006308000 | DISC |
Загрузка ...
|
|
| 10 | X454306308000 | DISC |
Загрузка ...
|
|
| 11 | X454407508000 | DISC |
Загрузка ...
|
|
| 12 | H524900040200 | BATTERY LEAD |
Загрузка ...
|
|
| 13 | H524900040101 | EARTH LEAD |
Загрузка ...
|
|
| 14 | H524900040220 | EARTH LEAD |
Загрузка ...
|
|
| 15 | H524900040210 | STARTER LINE |
Загрузка ...
|
|
| 16 | F015900060030 | RUBBER CAP |
Загрузка ...
|
|
| 17 | X665964900950 | PROTECTION HOSE |
Загрузка ...
|
|
| 18 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 19 | X520804401000 | SPRING RING |
Загрузка ...
|
|
| 20 | X668981022000 | CABLE TAPE |
Загрузка ...
|
|
| 20 | X668980522000 | CABLE TAPE |
Загрузка ...
|
|
| 22 | 524900040090 | SUPPORT |
Загрузка ...
|
|
| 23 | G816900020010 | BATTERY SWITCH RELAY |
Загрузка ...
|
|
| 24 | F816900020020 | CAP |
Загрузка ...
|
|
| 25 | F816900020010 | FUSE |
Загрузка ...
|
|
| 27 | X487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 28 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 30 | X489131505000 | THREADED PIN |
Загрузка ...
|
|
| 31 | 275900040010 | HEXAGON NUT |
Загрузка ...
|
|
| 33 | 816900040080 | THREADED PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
