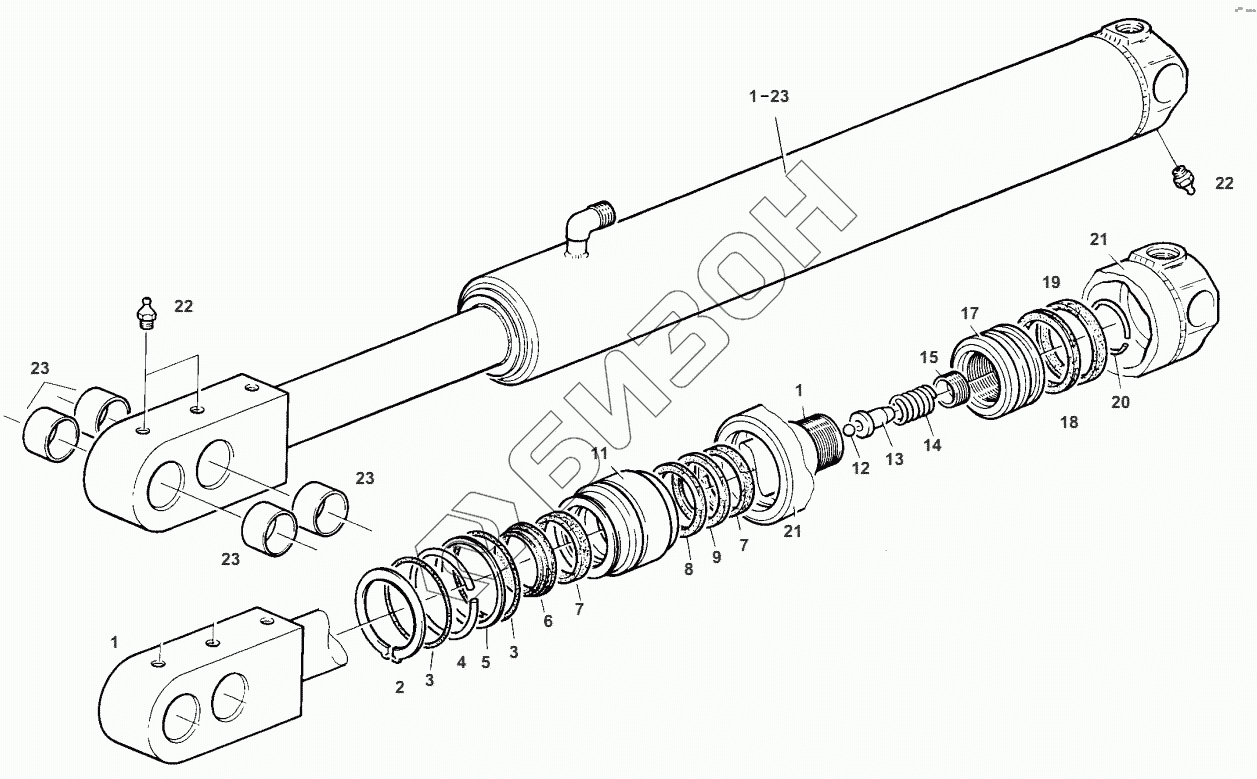

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. D.A. HYDR. CYLINDER
1
1
1
1
1
2
3
3
4
5
6
7
7
8
9
11
12
13
14
15
17
18
19
20
21
21
22
22
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G001990010940 | SET OF GASKETS |
Загрузка ...
|
|
| 1 | H170892530060 | PISTON ROD |
Загрузка ...
|
|
| 1 | G170892530030 | D.A. HYDR. CYLINDER |
Загрузка ...
|
|
| 2 | X530006346000 | CIRCLIP |
Загрузка ...
|
|
| 3 | X548932466000 | O-RING |
Загрузка ...
|
|
| 4 | 210301120430 | SNAP RING |
Загрузка ...
|
|
| 5 | X566307301000 | SUPPORTING RING |
Загрузка ...
|
|
| 6 | X547580001000 | GASKET |
Загрузка ...
|
|
| 7 | X560240001000 | GUIDE RING |
Загрузка ...
|
|
| 8 | X547530002000 | GASKET |
Загрузка ...
|
|
| 9 | X547530000000 | GASKET |
Загрузка ...
|
|
| 11 | 170892530500 | BRACKET BUSHING |
Загрузка ...
|
|
| 12 | X624204700000 | BALL |
Загрузка ...
|
|
| 13 | F524893060050 | BOLT |
Загрузка ...
|
|
| 14 | 178893530210 | PRESSURE SPRING |
Загрузка ...
|
|
| 15 | F524893060040 | THREADED PIECE |
Загрузка ...
|
|
| 17 | 158891100220 | PISTON |
Загрузка ...
|
|
| 18 | X547550100000 | GASKET |
Загрузка ...
|
|
| 19 | X560249001000 | GUIDE RING |
Загрузка ...
|
|
| 20 | X533210646000 | SNAP RING |
Загрузка ...
|
|
| 21 | H170892530100 | CYLINDER LINER |
Загрузка ...
|
|
| 22 | X662500702000 | LUBRICATOR |
Загрузка ...
|
|
| 23 | 178894530040 | BUSH |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
