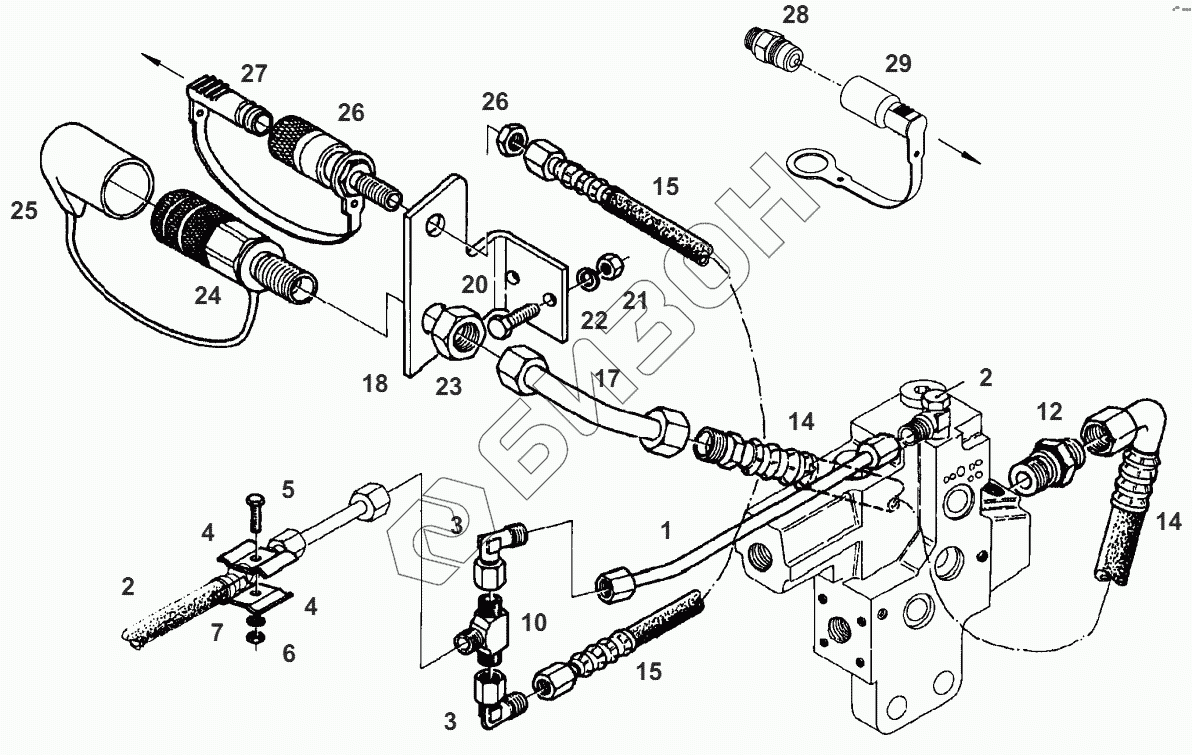

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. EXT.PLESS.CONNECTION
1
3
3
4
4
5
6
7
10
12
14
14
15
15
17
18
20
21
22
23
24
24
25
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H524960660010 | PRESSURE PIPE |
Загрузка ...
|
|
| 3 | X584316000000 | FITTING |
Загрузка ...
|
|
| 4 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 5 | X487521141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | X428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 7 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 10 | H514950010500 | VALVE |
Загрузка ...
|
|
| 12 | X592502201000 | THREADED SOCKET |
Загрузка ...
|
|
| 14 | X591689100000 | PRESSURE HOSE |
Загрузка ...
|
|
| 15 | X591603000000 | PRESSURE HOSE |
Загрузка ...
|
|
| 17 | H816950010510 | PRESSURE PIPE |
Загрузка ...
|
|
| 18 | 524960660020 | RETAINING ANGLE |
Загрузка ...
|
|
| 20 | X487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | X428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 22 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 23 | X435906000000 | NUT |
Загрузка ...
|
|
| 24 | G380922030011 | COUPLING SLEEVE |
Загрузка ...
|
|
| 24 | F380922030011 | SET OF GASKETS |
Загрузка ...
|
|
| 25 | 380922030010 | DUST GUARD CAP |
Загрузка ...
|
|
| 26 | G716961661060 | COUPLING SLEEVE |
Загрузка ...
|
|
| 26 | F178960190010 | SET OF GASKETS |
Загрузка ...
|
|
| 26 | F716961661020 | SET OF GASKETS |
Загрузка ...
|
|
| 27 | 716961661030 | DUST PLUG |
Загрузка ...
|
|
| 28 | X591906600000 | COUPLING PIECE |
Загрузка ...
|
|
| 29 | X591906400000 | DUST SLEEVE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
