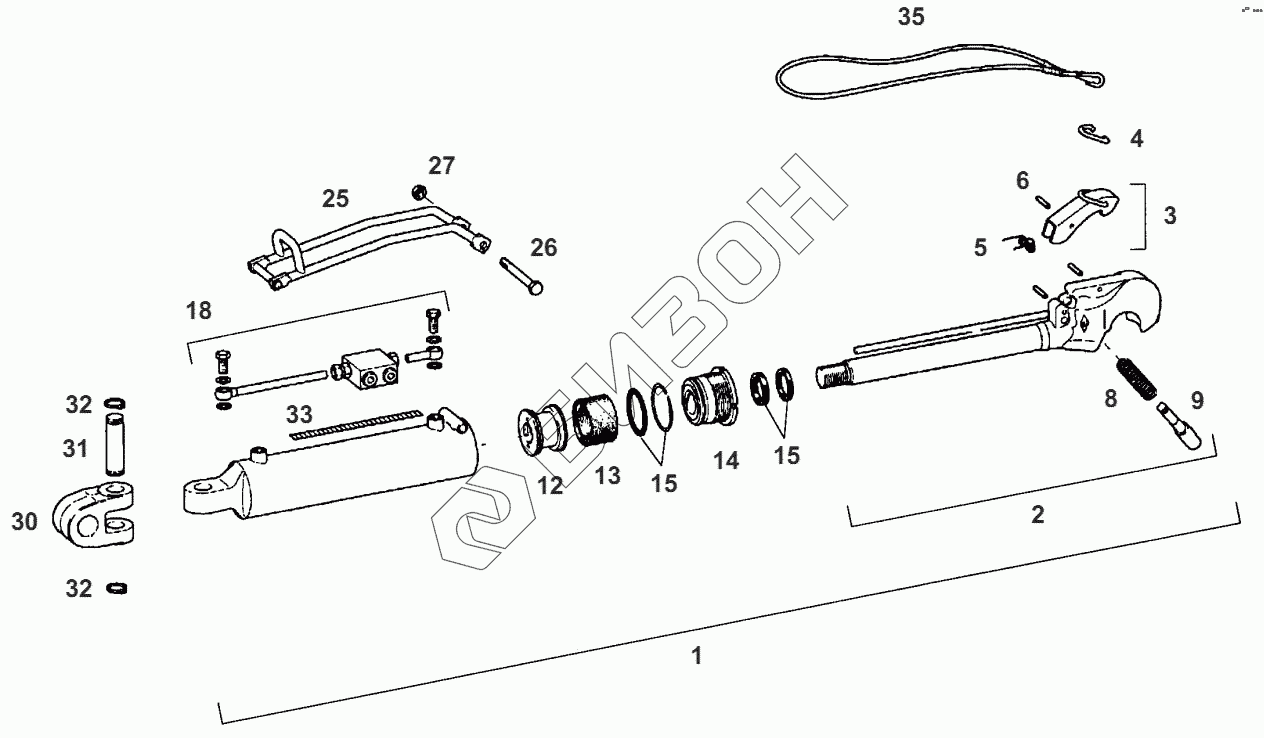

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. HYDR. UPPER LINK
1
2
3
4
5
6
8
9
12
13
14
15
15
18
25
26
27
30
31
32
32
33
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G712870051020 | HYDR. UPPER LINK |
Загрузка ...
|
|
| 2 | F712870051070 | PISTON ROD |
Загрузка ...
|
|
| 3 | F712870051080 | OPENING LEVER |
Загрузка ...
|
|
| 4 | F198870052100 | STRAP |
Загрузка ...
|
|
| 5 | F258872051040 | YOKE SPRING |
Загрузка ...
|
|
| 6 | Х500624946000 | SP-PIN |
Загрузка ...
|
|
| 8 | F184870050030 | PRESSURE SPRING |
Загрузка ...
|
|
| 9 | F184870050020 | LOCKING BOLT |
Загрузка ...
|
|
| 12 | F712870051030 | PISTON |
Загрузка ...
|
|
| 13 | F712870051040 | PISTON GASKET |
Загрузка ...
|
|
| 14 | F712870051060 | CYLINDER COVER |
Загрузка ...
|
|
| 15 | F712870051050 | SET OF GASKETS |
Загрузка ...
|
|
| 18 | F712870051120 | CHECK VALVE |
Загрузка ...
|
|
| 25 | F712870051010 | SUPPORT |
Загрузка ...
|
|
| 26 | X486532605000 | HEXAGON SCREW |
Загрузка ...
|
|
| 27 | X434102840000 | HEXAGON NUT |
Загрузка ...
|
|
| 30 | F816870051060 | FORK CONNECTION |
Загрузка ...
|
|
| 31 | F816870050080 | BOLT |
Загрузка ...
|
|
| 32 | X530016001000 | CIRCLIP |
Загрузка ...
|
|
| 33 | F816870051050 | SCALE |
Загрузка ...
|
|
| 35 | G184870050090 | ACTUATING CABLE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
