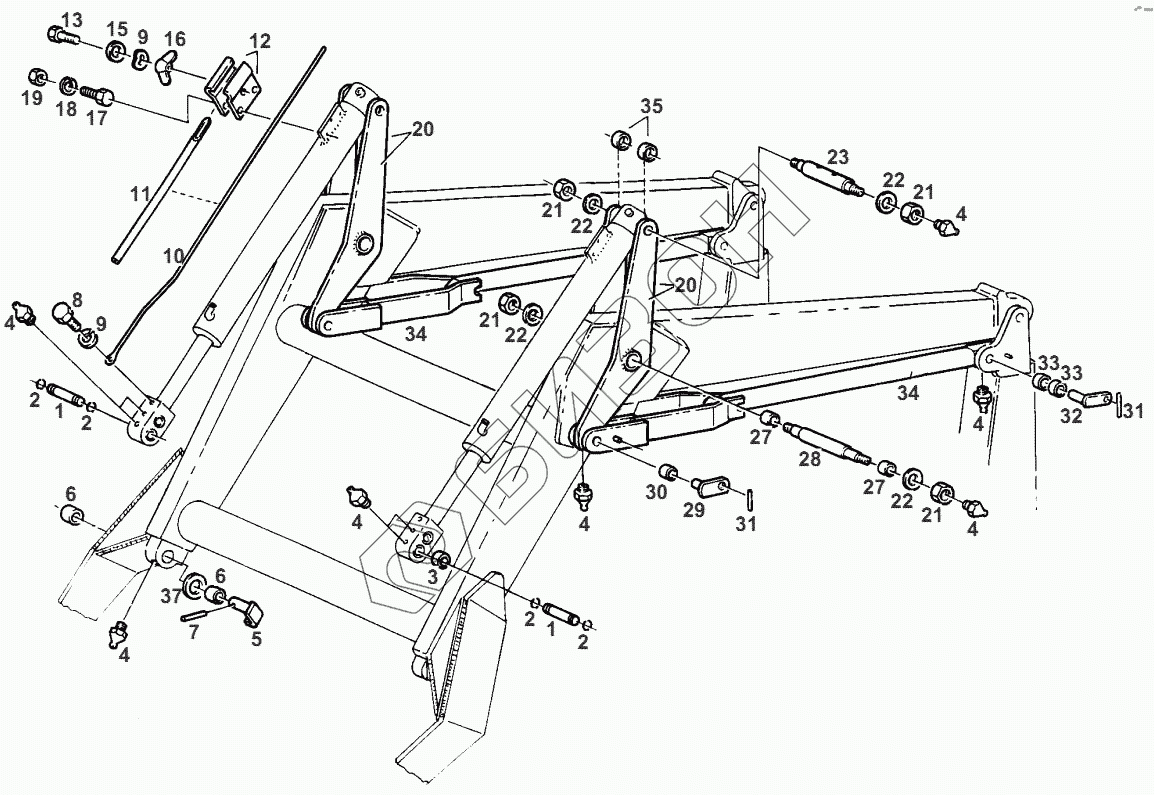

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PARALLELOGR.MOUNTING
1
1
2
2
2
2
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
11
12
13
15
16
17
18
19
20
20
21
21
21
21
22
22
22
22
23
27
27
28
29
30
31
31
32
33
33
34
34
35
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 178893530020 | BOLT |
Загрузка ...
|
|
| 2 | X533209846000 | SNAP RING |
Загрузка ...
|
|
| 4 | X662516200000 | LUBRICATOR |
Загрузка ...
|
|
| 5 | H178894530060 | BOLT |
Загрузка ...
|
|
| 6 | 178894531060 | BUSH |
Загрузка ...
|
|
| 7 | X500625346000 | SP-PIN |
Загрузка ...
|
|
| 8 | X487526841000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 10 | 524893570030 | ROD |
Загрузка ...
|
|
| 11 | 178894531020 | PIPE |
Загрузка ...
|
|
| 12 | 178894531050 | COLLAR |
Загрузка ...
|
|
| 13 | X487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 15 | X450006308000 | DISC |
Загрузка ...
|
|
| 16 | X423202436000 | WING NUT |
Загрузка ...
|
|
| 17 | X487516941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 18 | X520802601000 | SPRING RING |
Загрузка ...
|
|
| 19 | X428202039000 | HEXAGON NUT |
Загрузка ...
|
|
| 20 | H524893560011 | REVERSING LEVER |
Загрузка ...
|
|
| 21 | X434106200000 | HEXAGON NUT |
Загрузка ...
|
|
| 22 | X450012608000 | DISC |
Загрузка ...
|
|
| 23 | 524893570010 | BRACKET BOLT |
Загрузка ...
|
|
| 27 | 178894530100 | BUSH |
Загрузка ...
|
|
| 28 | 524893560260 | BRACKET BOLT |
Загрузка ...
|
|
| 29 | H170892530030 | BOLT |
Загрузка ...
|
|
| 30 | 170892530030 | BUSH |
Загрузка ...
|
|
| 31 | X500621846000 | SP-PIN |
Загрузка ...
|
|
| 32 | H178893530040 | BOLT |
Загрузка ...
|
|
| 33 | 178894530060 | BUSH |
Загрузка ...
|
|
| 34 | H524893560020 | PUSH ROD |
Загрузка ...
|
|
| 35 | 524893570020 | BUSH |
Загрузка ...
|
|
| 37 | X534661246000 | SHIM |
Загрузка ...
|
|
| 37 | X534638446000 | SHIM |
Загрузка ...
|
|
| 37 | X534538146000 | SUPPORT DISC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
