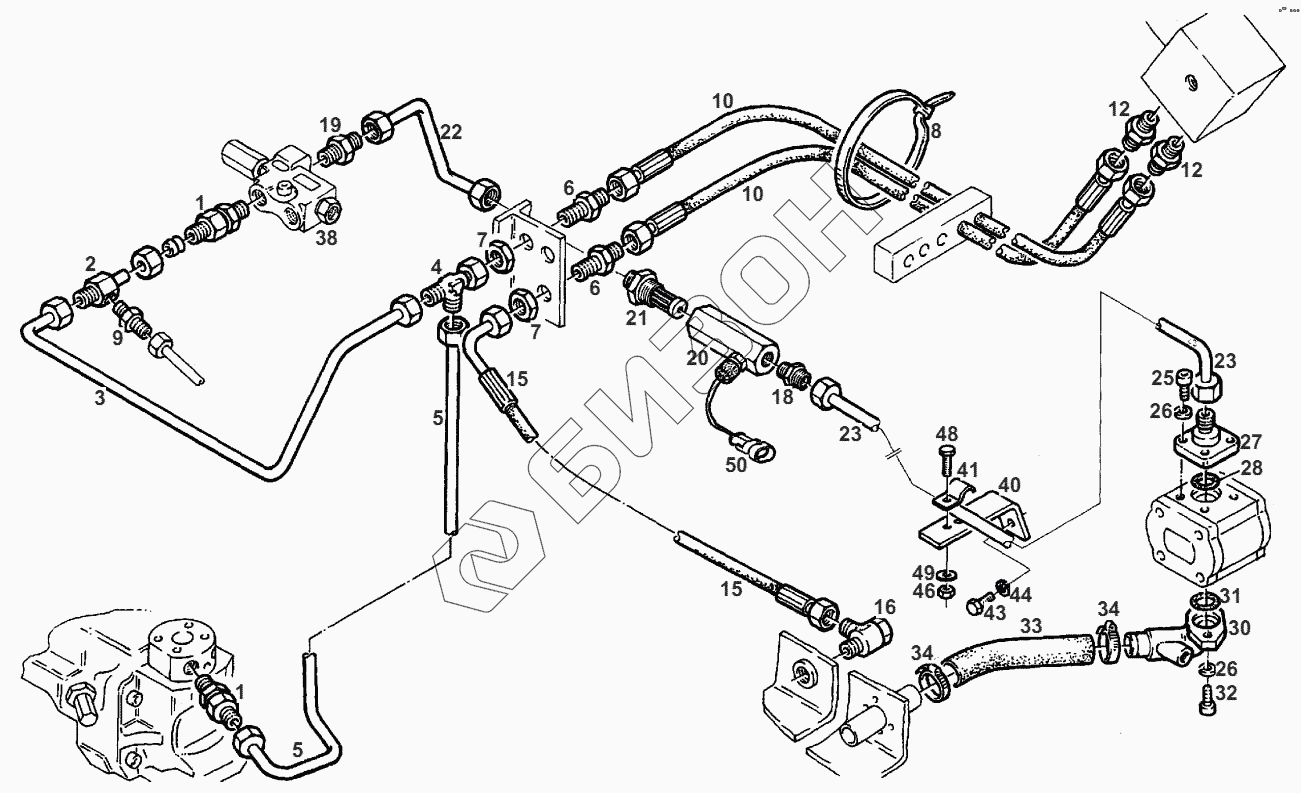

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPES BASIC CIRCUIT
1
1
2
3
4
4
4
5
5
6
6
7
7
8
9
10
10
12
12
15
15
16
18
19
20
21
22
23
23
25
26
26
27
28
30
31
32
33
34
34
40
41
43
44
46
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | X600701300000 | CHECK VALVE |
Загрузка ...
|
|
| 2 | 816950010190 | MEASURING ADAPTER |
Загрузка ...
|
|
| 3 | H524950010391 | PRESSURE PIPE |
Загрузка ...
|
|
| 4 | X584416300000 | FITTING |
Загрузка ...
|
|
| 4 | X592016302000 | CUTTING RING |
Загрузка ...
|
|
| 4 | X596516339000 | GLAND NUT |
Загрузка ...
|
|
| 5 | H524950010371 | PRESSURE PIPE |
Загрузка ...
|
|
| 6 | X592116300000 | FEED THROUGH SOCKET |
Загрузка ...
|
|
| 7 | X435906000000 | NUT |
Загрузка ...
|
|
| 8 | X665091000000 | CABLE TAPE |
Загрузка ...
|
|
| 9 | X592501002000 | THREADED SOCKET |
Загрузка ...
|
|
| 10 | X591636301000 | PRESSURE HOSE |
Загрузка ...
|
|
| 12 | X592501300000 | THREADED SOCKET |
Загрузка ...
|
|
| 15 | X591648100000 | PRESSURE HOSE |
Загрузка ...
|
|
| 16 | X584101300000 | SWIVELLING FITTING |
Загрузка ...
|
|
| 18 | X592501300000 | THREADED SOCKET |
Загрузка ...
|
|
| 19 | X592502201000 | THREADED SOCKET |
Загрузка ...
|
|
| 20 | G916950010021 | HIGHPRESSURE FILTER |
Загрузка ...
|
|
| 21 | F916950010010 | STRAINER INSERT |
Загрузка ...
|
|
| 22 | H524950011100 | PRESSURE PIPE |
Загрузка ...
|
|
| 23 | H524950011110 | PRESSURE PIPE |
Загрузка ...
|
|
| 25 | X485005105000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 26 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 27 | X593716300000 | FLANGED SOCKET |
Загрузка ...
|
|
| 28 | X548857366000 | O-RING |
Загрузка ...
|
|
| 30 | 524950010010 | SUCTION FLANGE |
Загрузка ...
|
|
| 31 | X548868966000 | O-RING |
Загрузка ...
|
|
| 32 | X485005305000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 33 | 524950010050 | HOSE BOW |
Загрузка ...
|
|
| 34 | X458651800000 | HOSE CLIP |
Загрузка ...
|
|
| 40 | 514950010031 | SUPPORT |
Загрузка ...
|
|
| 41 | 238953010060 | COLLAR |
Загрузка ...
|
|
| 43 | X487531341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 44 | X520804401000 | SPRING RING |
Загрузка ...
|
|
| 46 | X428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 48 | X487520741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 49 | X454305108000 | DISC |
Загрузка ...
|
|
| 50 | H411901041050 | CABLE LOOM |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
