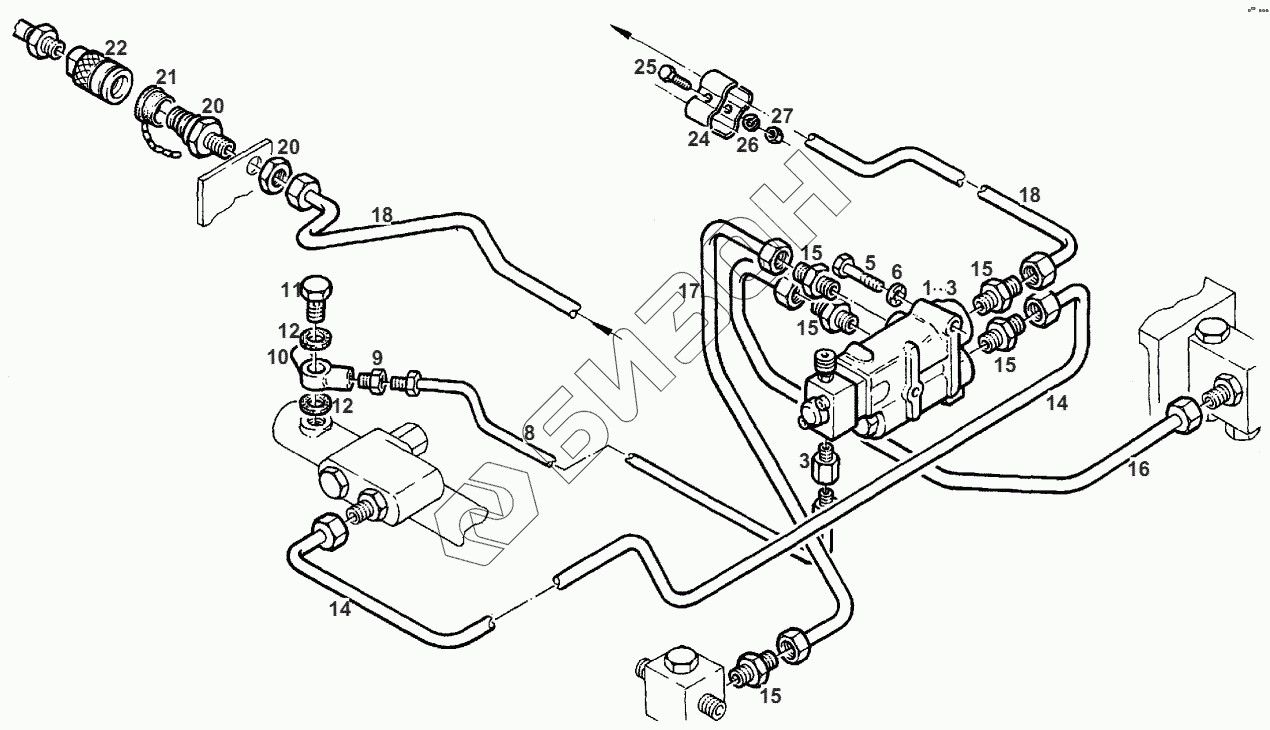

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPES HD.TRAIL.BRAKE
1
1
1
3
3
5
6
8
9
10
11
12
12
14
14
15
15
15
15
15
16
17
18
18
20
20
21
22
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F816100610010 | SET OF GASKETS |
Загрузка ...
|
|
| 1 | F816100610020 | SPOOL VALVE HEAD |
Загрузка ...
|
|
| 1 | G816100610010 | BRAKE VALVE |
Загрузка ...
|
|
| 3 | F283860140010 | ONE-WAY RESTRICTOR |
Загрузка ...
|
|
| 5 | X486528741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | X521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 8 | 524950031010 | BRAKE PIPE |
Загрузка ...
|
|
| 9 | F250100070090 | SCREW CONNECTOR |
Загрузка ...
|
|
| 10 | X596030400000 | RING ADAPTER |
Загрузка ...
|
|
| 11 | F139110340110 | HOLLOW SCREW |
Загрузка ...
|
|
| 12 | X540004078000 | SEALING RING |
Загрузка ...
|
|
| 14 | H524950031010 | PRESSURE PIPE |
Загрузка ...
|
|
| 15 | X592501300000 | THREADED SOCKET |
Загрузка ...
|
|
| 16 | H524950031030 | PRESSURE PIPE |
Загрузка ...
|
|
| 17 | H524950031020 | PRESSURE PIPE |
Загрузка ...
|
|
| 18 | H524950031041 | PRESSURE PIPE |
Загрузка ...
|
|
| 20 | X591900800000 | COUPLING PIECE |
Загрузка ...
|
|
| 21 | X591900800010 | DUST SLEEVE |
Загрузка ...
|
|
| 22 | X591905800000 | COUPLING SLEEVE |
Загрузка ...
|
|
| 24 | 178950010230 | COLLAR |
Загрузка ...
|
|
| 25 | X487520941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 26 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 27 | X428202239000 | HEXAGON NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
