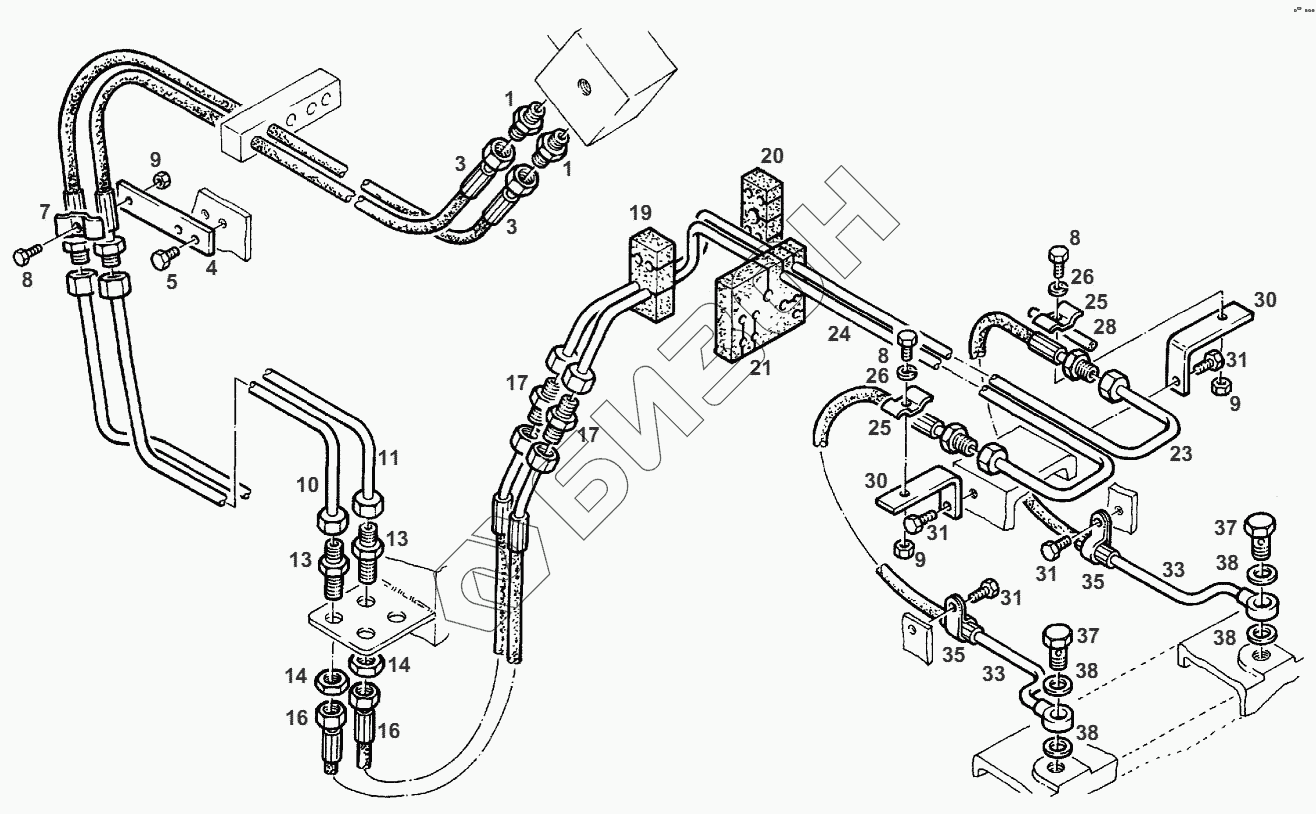

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPES HYDR.STEERING
1
1
3
3
4
5
7
8
8
8
9
9
9
10
11
13
13
14
14
16
16
17
17
19
20
21
23
24
25
25
26
26
28
30
30
31
31
31
31
33
33
35
35
37
37
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | X592502700000 | THREADED SOCKET |
Загрузка ...
|
|
| 3 | X591604801000 | PRESSURE HOSE |
Загрузка ...
|
|
| 4 | 524950010060 | SUPPORT |
Загрузка ...
|
|
| 5 | X487527641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 6 | X592116300000 | FEED THROUGH SOCKET |
Загрузка ...
|
|
| 7 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 8 | X487521141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 9 | X428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 10 | H524950010500 | PRESSURE PIPE |
Загрузка ...
|
|
| 11 | H524950010510 | PRESSURE PIPE |
Загрузка ...
|
|
| 13 | X592116200000 | FEED THROUGH SOCKET |
Загрузка ...
|
|
| 14 | X428804804000 | HEXAGON NUT |
Загрузка ...
|
|
| 16 | X591687000000 | PRESSURE HOSE |
Загрузка ...
|
|
| 17 | X592616200000 | UNION |
Загрузка ...
|
|
| 19 | 524950010150 | TUBE BRACKET |
Загрузка ...
|
|
| 20 | 524950010160 | TUBE BRACKET |
Загрузка ...
|
|
| 21 | 524950010170 | TUBE BRACKET |
Загрузка ...
|
|
| 23 | H524950010310 | PRESSURE PIPE |
Загрузка ...
|
|
| 24 | H524950010320 | PRESSURE PIPE |
Загрузка ...
|
|
| 25 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 26 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 28 | 916960640020 | BOLT |
Загрузка ...
|
|
| 30 | 524950010100 | PLATE |
Загрузка ...
|
|
| 31 | X487520641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 33 | H524950010350 | HOSE LINE |
Загрузка ...
|
|
| 35 | X459075700000 | PIPE COLLAR |
Загрузка ...
|
|
| 37 | 205300132010 | HOLLOW SCREW |
Загрузка ...
|
|
| 38 | X566007974000 | USIT RING |
Загрузка ...
|
