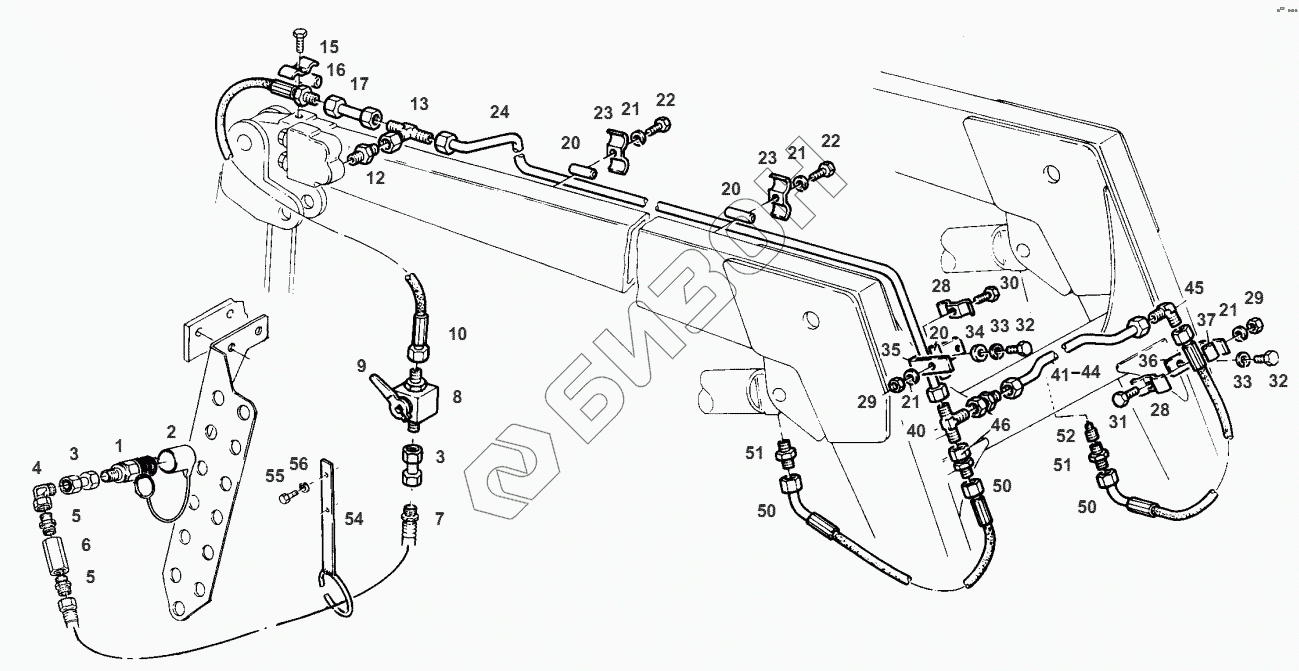

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPING LIFT ARM
1
2
3
3
4
5
5
6
7
8
9
10
12
12
12
13
15
16
17
20
20
20
21
21
21
21
22
22
23
23
24
28
28
29
29
30
31
32
32
33
33
34
35
36
37
40
40
40
41
42
43
44
45
46
50
50
50
51
51
52
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F380922030011 | SET OF GASKETS |
Загрузка ...
|
|
| 1 | G380922030011 | COUPLING SLEEVE |
Загрузка ...
|
|
| 2 | 380922030010 | DUST GUARD CAP |
Загрузка ...
|
|
| 3 | H175890510210 | PRESSURE PIPE |
Загрузка ...
|
|
| 4 | X584316300000 | FITTING |
Загрузка ...
|
|
| 5 | X592502201000 | THREADED SOCKET |
Загрузка ...
|
|
| 6 | G175890071060 | 2-WAY VALVE |
Загрузка ...
|
|
| 7 | X591638700000 | PRESSURE HOSE |
Загрузка ...
|
|
| 8 | X597905500000 | 2-WAY BALL VALVE |
Загрузка ...
|
|
| 9 | X598020200000 | COCK SPANNER |
Загрузка ...
|
|
| 10 | X591638600000 | PRESSURE HOSE |
Загрузка ...
|
|
| 12 | X596516339000 | GLAND NUT |
Загрузка ...
|
|
| 12 | X592016302000 | CUTTING RING |
Загрузка ...
|
|
| 12 | X592501300000 | THREADED SOCKET |
Загрузка ...
|
|
| 13 | X581616300000 | FITTING |
Загрузка ...
|
|
| 15 | 250600130090 | COLLAR |
Загрузка ...
|
|
| 16 | 524893070010 | BOLT |
Загрузка ...
|
|
| 17 | H175890510210 | PRESSURE PIPE |
Загрузка ...
|
|
| 20 | 916960640020 | BOLT |
Загрузка ...
|
|
| 21 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 22 | X487520941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 24 | H175890071110 | PRESSURE PIPE |
Загрузка ...
|
|
| 28 | 178950010260 | COLLAR |
Загрузка ...
|
|
| 29 | X428202239000 | HEXAGON NUT |
Загрузка ...
|
|
| 30 | X487521141000 | HEXAGON SCREW |
Загрузка ...
|
|
| 31 | X487521241000 | HEXAGON SCREW |
Загрузка ...
|
|
| 32 | X487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 33 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 34 | 178900012050 | DISC |
Загрузка ...
|
|
| 35 | 247890071070 | ANGLE |
Загрузка ...
|
|
| 36 | 170892071080 | RETAINING ANGLE |
Загрузка ...
|
|
| 37 | 278900011050 | BUSH |
Загрузка ...
|
|
| 40 | X592716300000 | T-SOCKET |
Загрузка ...
|
|
| 40 | X592016302000 | CUTTING RING |
Загрузка ...
|
|
| 40 | X596516339000 | GLAND NUT |
Загрузка ...
|
|
| 41 | 170892071020 | PRESSURE PIPE |
Загрузка ...
|
|
| 42 | 207950010100 | REINFORCING SLEEVE |
Загрузка ...
|
|
| 43 | X592016202000 | CUTTING RING |
Загрузка ...
|
|
| 44 | X596516239000 | GLAND NUT |
Загрузка ...
|
|
| 45 | X592216200000 | SOCKET |
Загрузка ...
|
|
| 46 | X585827500000 | REDUCING PIECE |
Загрузка ...
|
|
| 50 | X591609000000 | PRESSURE HOSE |
Загрузка ...
|
|
| 51 | X592502700000 | THREADED SOCKET |
Загрузка ...
|
|
| 52 | G175890071050 | SAFETY VALVE DEVICE |
Загрузка ...
|
|
| 54 | H524890900010 | HOSE SUPPORT |
Загрузка ...
|
|
| 55 | X487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 56 | X520803901000 | SPRING RING |
Загрузка ...
|
