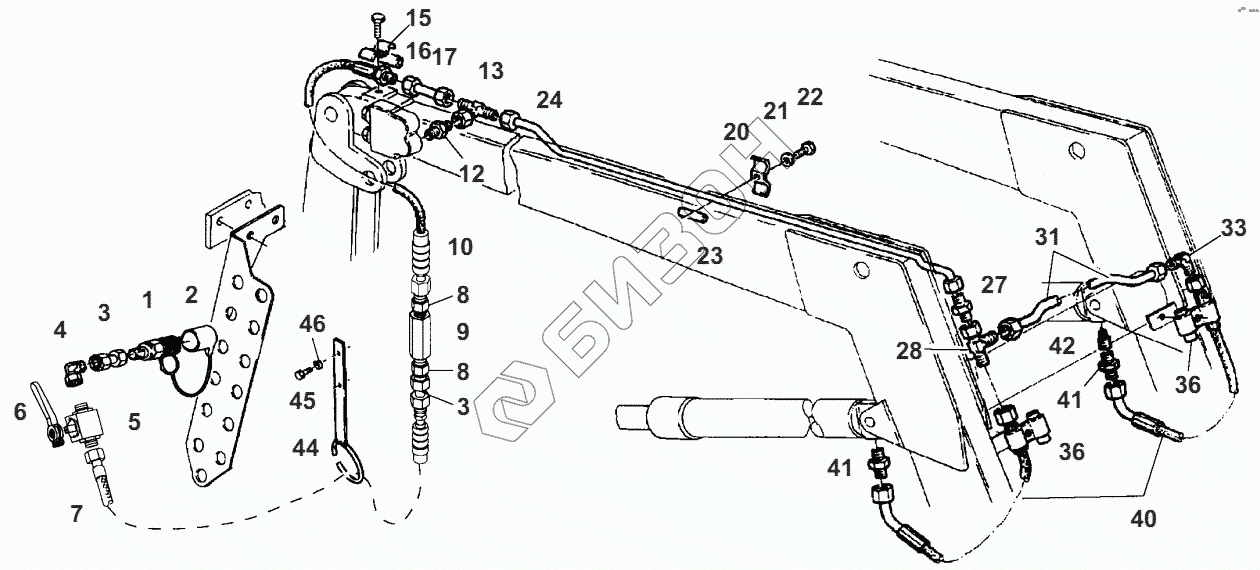

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPING LIFT ARM
1
1
2
3
3
4
5
6
7
8
8
9
10
12
13
15
16
17
20
21
22
23
24
27
28
31
33
36
36
40
41
41
42
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F380922030011 | SET OF GASKETS |
Загрузка ...
|
|
| 1 | G380922030011 | COUPLING SLEEVE |
Загрузка ...
|
|
| 2 | 380922030010 | DUST GUARD CAP |
Загрузка ...
|
|
| 3 | H175890510210 | PRESSURE PIPE |
Загрузка ...
|
|
| 4 | X584316300000 | FITTING |
Загрузка ...
|
|
| 5 | X597905500000 | 2-WAY BALL VALVE |
Загрузка ...
|
|
| 6 | X598020200000 | COCK SPANNER |
Загрузка ...
|
|
| 7 | X591638700000 | PRESSURE HOSE |
Загрузка ...
|
|
| 8 | X592502201000 | THREADED SOCKET |
Загрузка ...
|
|
| 9 | G175890071060 | 2-WAY VALVE |
Загрузка ...
|
|
| 10 | X591638600000 | PRESSURE HOSE |
Загрузка ...
|
|
| 12 | X592501300000 | THREADED SOCKET |
Загрузка ...
|
|
| 13 | X581616300000 | FITTING |
Загрузка ...
|
|
| 15 | 250600130090 | COLLAR |
Загрузка ...
|
|
| 16 | 250890030520 | PIPE |
Загрузка ...
|
|
| 17 | H175890510210 | PRESSURE PIPE |
Загрузка ...
|
|
| 20 | 278951130280 | COLLAR |
Загрузка ...
|
|
| 21 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 22 | X487520941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 23 | 275951010150 | PRESSURE PIPE |
Загрузка ...
|
|
| 24 | H524893070180 | PRESSURE PIPE |
Загрузка ...
|
|
| 27 | X594427500000 | REDUCER FITTING |
Загрузка ...
|
|
| 28 | X584416200000 | FITTING |
Загрузка ...
|
|
| 31 | H524893070170 | PRESSURE PIPE |
Загрузка ...
|
|
| 33 | X592216200000 | SOCKET |
Загрузка ...
|
|
| 36 | 278900011050 | BUSH |
Загрузка ...
|
|
| 40 | X591609000000 | PRESSURE HOSE |
Загрузка ...
|
|
| 41 | X592502700000 | THREADED SOCKET |
Загрузка ...
|
|
| 42 | G175890071050 | SAFETY VALVE DEVICE |
Загрузка ...
|
|
| 44 | H524890900010 | HOSE SUPPORT |
Загрузка ...
|
|
| 45 | X487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 46 | X520803901000 | SPRING RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
