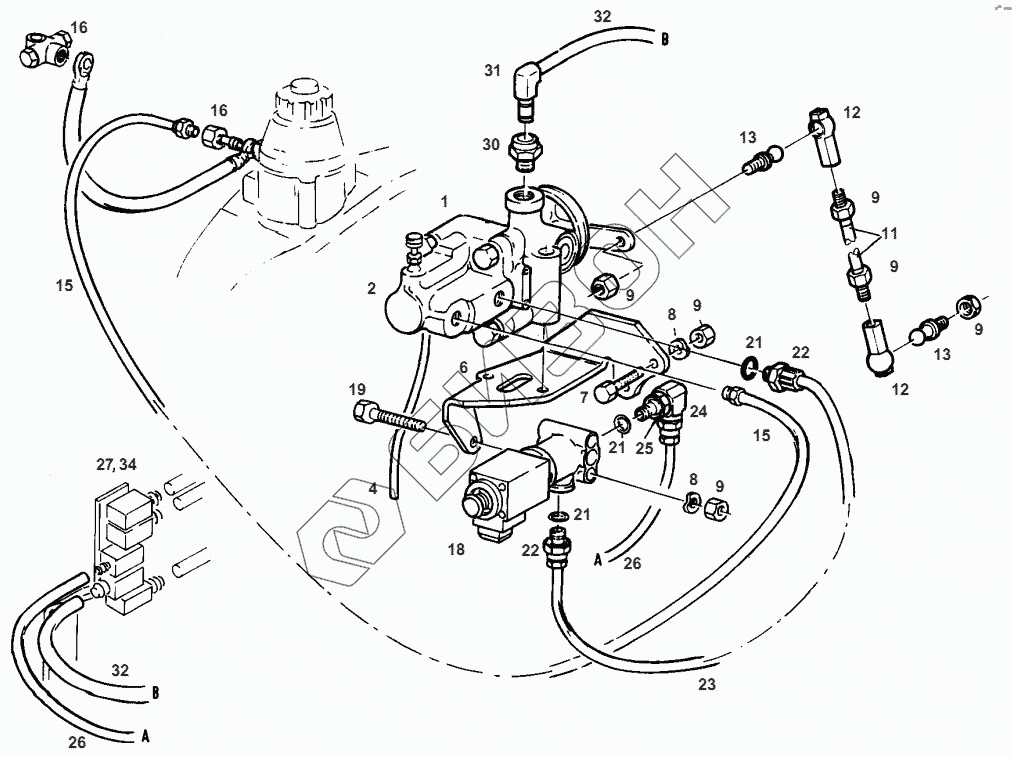

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. TRAILER VALVE
1
1
1
2
4
6
7
8
8
9
9
9
9
9
9
11
12
12
13
13
15
15
18
19
21
21
21
22
22
23
24
25
26
26
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F385880020110 | REPAIR KIT |
Загрузка ...
|
|
| 1 | F284100070170 | BREATHER PLUG |
Загрузка ...
|
|
| 1 | F385880020050 | TRAILER VALVE |
Загрузка ...
|
|
| 2 | F385880020090 | CONTROL DEVICE |
Загрузка ...
|
|
| 4 | Х591201488970 | HOSE |
Загрузка ...
|
|
| 6 | 524880020010 | SUPPORT |
Загрузка ...
|
|
| 7 | Х487527741000 | HEXAGON SCREW |
Загрузка ...
|
|
| 8 | Х521403947000 | SPRING WASHER |
Загрузка ...
|
|
| 9 | Х428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 11 | 514960700010 | ROD |
Загрузка ...
|
|
| 12 | Х504608700000 | BALL SOCKET |
Загрузка ...
|
|
| 13 | Х504822001000 | BALL END PIN |
Загрузка ...
|
|
| 15 | 524880020080 | BRAKE PIPE |
Загрузка ...
|
|
| 18 | G312880020110 | 3-WAY CONTROL VALVE |
Загрузка ...
|
|
| 19 | Х486526341000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | Х548820866000 | O-RING |
Загрузка ...
|
|
| 22 | Х585031500000 | UNION |
Загрузка ...
|
|
| 23 | Х334010000950 | PIPE |
Загрузка ...
|
|
| 24 | Х585631500000 | SCREWED ANGUL. UNION |
Загрузка ...
|
|
| 25 | Х596303200000 | SEALING NUT |
Загрузка ...
|
|
| 26 | Х334010000950 | PIPE |
Загрузка ...
|
|
| 30 | Х596331900000 | MOUNTING PIECE |
Загрузка ...
|
|
| 31 | Х596307100000 | ANGLE HOSE UNION |
Загрузка ...
|
|
| 32 | Х334055000940 | PIPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
