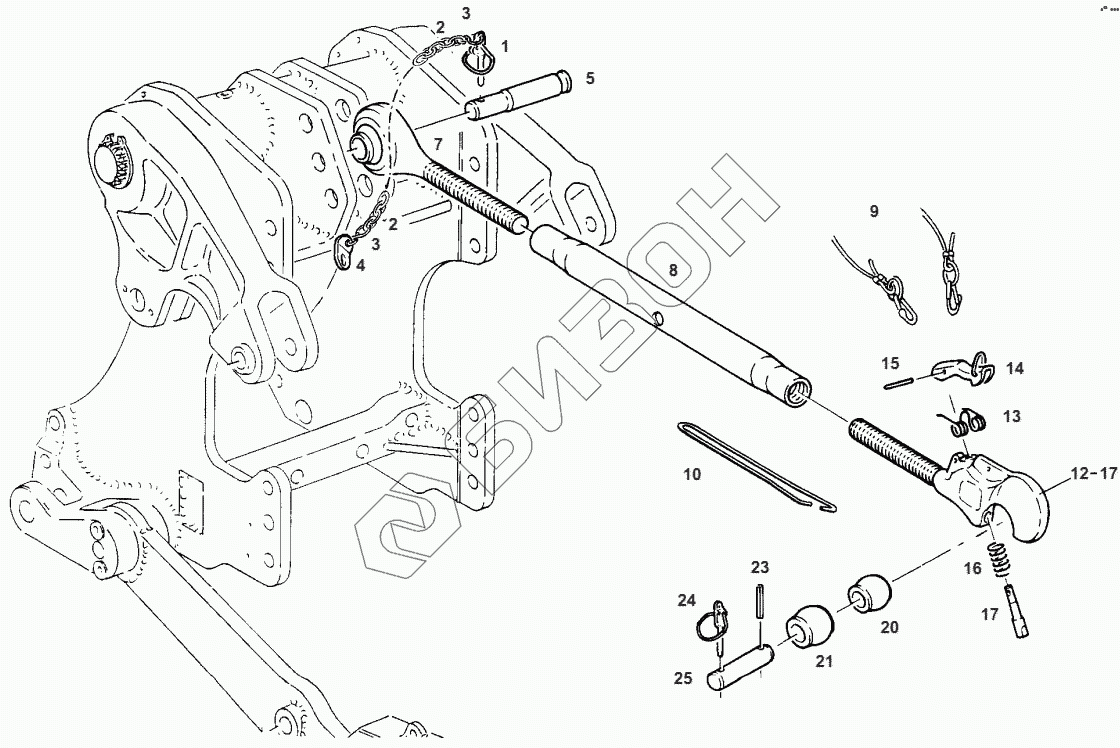

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. UPPER LINK
1
1
2
2
4
5
7
8
9
10
12
13
14
15
16
17
17
20
21
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х537607600000 | FOLDING PLUG |
Загрузка ...
|
|
| 1 | G816870050031 | FOLDING PLUG |
Загрузка ...
|
|
| 2 | Н716921050030 | CABLE |
Загрузка ...
|
|
| 4 | Х454306308000 | DISC |
Загрузка ...
|
|
| 5 | 199870050020 | BOLT |
Загрузка ...
|
|
| 7 | Х800150062000 | JOINT SPINDLE |
Загрузка ...
|
|
| 8 | Н199870050010 | PART OF UPPER LINK |
Загрузка ...
|
|
| 9 | G184870050090 | ACTUATING CABLE |
Загрузка ...
|
|
| 10 | F210871050040 | SPRING CLAMP |
Загрузка ...
|
|
| 12 | G184870050080 | HOOK |
Загрузка ...
|
|
| 13 | F258872051040 | YOKE SPRING |
Загрузка ...
|
|
| 14 | F184870050010 | OPENING LEVER |
Загрузка ...
|
|
| 15 | X500624846000 | SP-PIN |
Загрузка ...
|
|
| 16 | F184870050030 | PRESSURE SPRING |
Загрузка ...
|
|
| 17 | F184870050020 | LOCKING BOLT |
Загрузка ...
|
|
| 20 | 0066288100000 | BALL BUSH |
Загрузка ...
|
|
| 21 | 0066290100000 | BALL BUSH |
Загрузка ...
|
|
| 23 | X500628846000 | SP-PIN |
Загрузка ...
|
|
| 23 | X500632846000 | SP-PIN |
Загрузка ...
|
|
| 24 | X537607600000 | FOLDING PLUG |
Загрузка ...
|
|
| 25 | 198870050010 | BOLT |
Загрузка ...
|
|
| 25 | 184870050010 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
