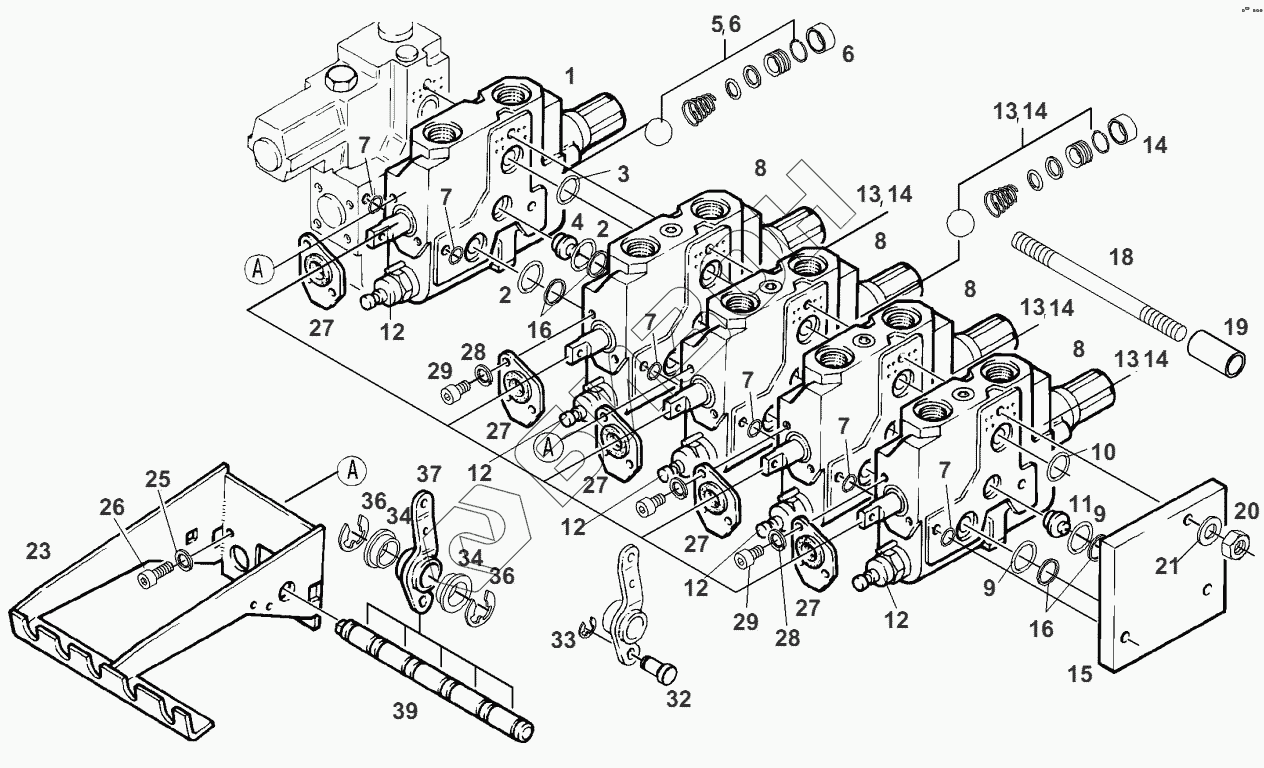

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. VALVE INSTALLATION
1
1
1
2
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
11
12
12
12
12
12
13
13
13
13
14
14
14
14
14
15
16
16
18
18
18
18
19
20
21
23
25
26
27
27
27
27
27
28
28
29
29
32
33
34
34
36
36
37
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F117961022010 | SET OF GASKETS |
Загрузка ...
|
|
| 1 | G816960020012 | DIRECTIONAL C. VALVE |
Загрузка ...
|
|
| 1 | F816960020060 | KIT |
Загрузка ...
|
|
| 2 | F816860100020 | O-RING |
Загрузка ...
|
|
| 3 | F268600120040 | O-RING |
Загрузка ...
|
|
| 4 | G816960020110 | VALVE |
Загрузка ...
|
|
| 5 | F916961022040 | KIT |
Загрузка ...
|
|
| 6 | F816960020070 | PROTECTING CAP |
Загрузка ...
|
|
| 7 | F816960020020 | DISC |
Загрузка ...
|
|
| 8 | F816960020060 | KIT |
Загрузка ...
|
|
| 8 | F117961022010 | SET OF GASKETS |
Загрузка ...
|
|
| 8 | G816960021012 | DIRECTIONAL C. VALVE |
Загрузка ...
|
|
| 9 | F816860100020 | O-RING |
Загрузка ...
|
|
| 10 | F268600120040 | O-RING |
Загрузка ...
|
|
| 11 | G816960020110 | VALVE |
Загрузка ...
|
|
| 12 | F816960020050 | VOLUME CONTROL VALVE |
Загрузка ...
|
|
| 13 | F916961022040 | KIT |
Загрузка ...
|
|
| 14 | F816960020070 | PROTECTING CAP |
Загрузка ...
|
|
| 15 | H411961020011 | END PLATE |
Загрузка ...
|
|
| 16 | F916961022130 | SUPPORTING RING |
Загрузка ...
|
|
| 18 | X489130302000 | THREADED PIN |
Загрузка ...
|
|
| 18 | X489130305000 | THREADED PIN |
Загрузка ...
|
|
| 18 | X489130309000 | THREADED PIN |
Загрузка ...
|
|
| 18 | X489126206000 | THREADED PIN |
Загрузка ...
|
|
| 19 | 816960700080 | BUSH |
Загрузка ...
|
|
| 20 | X428202405000 | HEXAGON NUT |
Загрузка ...
|
|
| 21 | X450006308000 | DISC |
Загрузка ...
|
|
| 23 | H524960720071 | SUPPORT |
Загрузка ...
|
|
| 25 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 26 | X485004405000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 27 | G816960700020 | COVER PLATE |
Загрузка ...
|
|
| 28 | X520803001000 | SPRING RING |
Загрузка ...
|
|
| 29 | X461722203000 | CYLIND. HEAD SCREW |
Загрузка ...
|
|
| 32 | 524960720120 | BOLT |
Загрузка ...
|
|
| 33 | X523303446000 | LOCKING WASHER |
Загрузка ...
|
|
| 34 | 178960900080 | BRACKET |
Загрузка ...
|
|
| 36 | X523306447000 | LOCKING WASHER |
Загрузка ...
|
|
| 37 | H524960720060 | REVERSING LEVER |
Загрузка ...
|
|
| 39 | 524960720100 | SHAFT |
Загрузка ...
|
