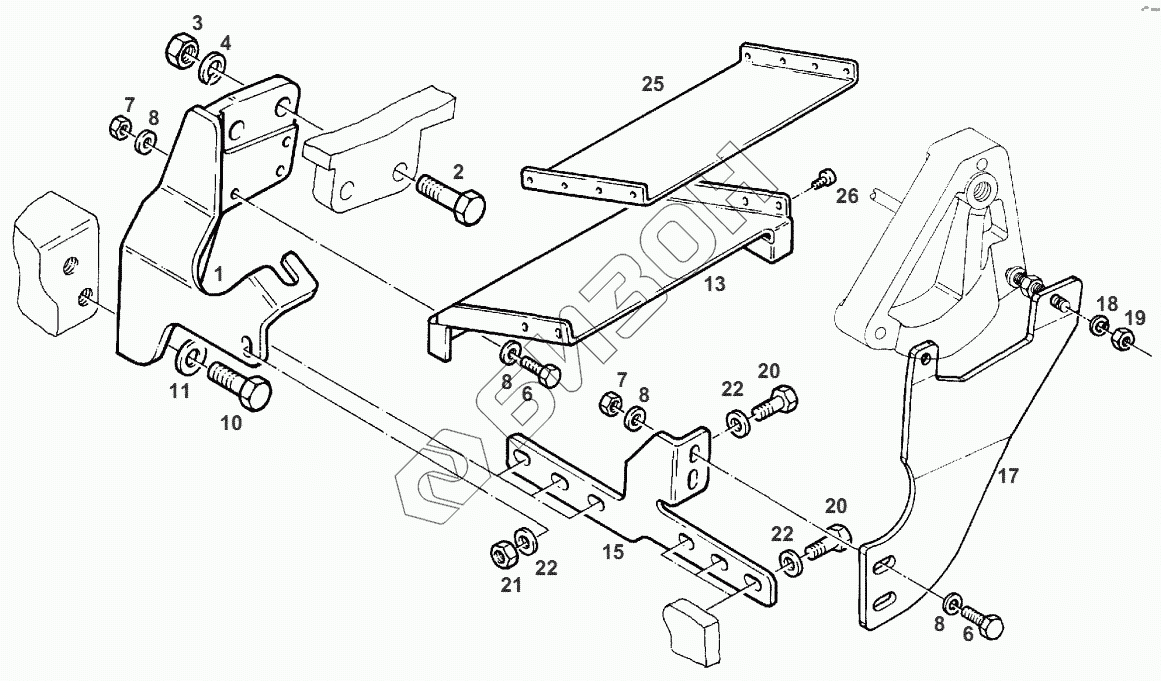

Графический каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. VALVE SUPPORT
1
2
3
4
6
6
7
7
8
8
8
8
10
11
13
15
17
18
19
20
20
21
22
22
22
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H524960720050 | SUPPORT |
Загрузка ...
|
|
| 2 | X487545601000 | HEXAGON SCREW |
Загрузка ...
|
|
| 3 | X428204039000 | HEXAGON NUT |
Загрузка ...
|
|
| 4 | X520806601000 | SPRING RING |
Загрузка ...
|
|
| 6 | X487527941000 | HEXAGON SCREW |
Загрузка ...
|
|
| 7 | X428202439000 | HEXAGON NUT |
Загрузка ...
|
|
| 8 | X450006308000 | DISC |
Загрузка ...
|
|
| 10 | X487535641000 | HEXAGON SCREW |
Загрузка ...
|
|
| 11 | X450008708000 | DISC |
Загрузка ...
|
|
| 13 | 524960720260 | PAN |
Загрузка ...
|
|
| 15 | 524960720200 | SUPPORT |
Загрузка ...
|
|
| 17 | 524960720320 | ANGLE |
Загрузка ...
|
|
| 18 | X520803901000 | SPRING RING |
Загрузка ...
|
|
| 19 | X428202405000 | HEXAGON NUT |
Загрузка ...
|
|
| 20 | X487531541000 | HEXAGON SCREW |
Загрузка ...
|
|
| 21 | X428202839000 | HEXAGON NUT |
Загрузка ...
|
|
| 22 | X450007508000 | DISC |
Загрузка ...
|
|
| 25 | 524960730010 | SHEET METAL |
Загрузка ...
|
|
| 26 | X493808505000 | SELF-TAPPING SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
