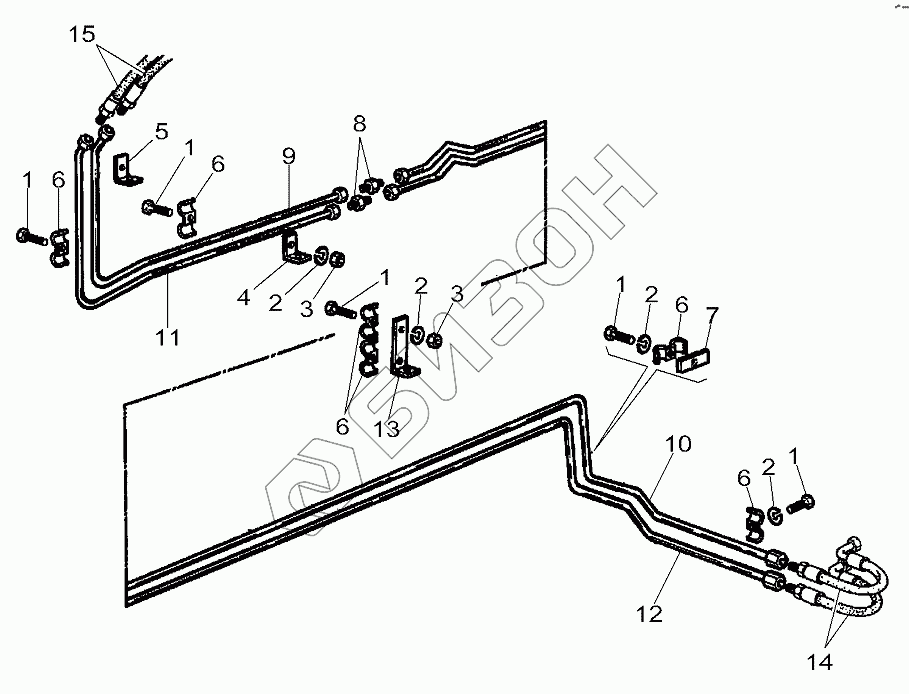

Графический каталог запасных частей к технике: AGCO Fendt-6300C часть3. Drive Hydraulic Circuit

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
2
2
2
2
3
3
4
5
6
6
6
6
6
7
8
9
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 LA10902621 SCREW
Загрузка ...
2 LA12035670 WASHER
Загрузка ...
3 LA15896221 NUT
Загрузка ...
4 LA300132973 COLLAR
Загрузка ...
5 LA300132974 ANGLE
Загрузка ...
6 LA300136688 COLLAR
Загрузка ...
7 LA301378460 COLLAR
Загрузка ...
8 LA321420150 CONNECTOR
Загрузка ...
9 LA321881050 TUBE
Загрузка ...
9 LA321881250 TUBE
Загрузка ...
10 LA321881150 TUBE
Загрузка ...
11 LA321881250 TUBE
Загрузка ...
11 LA321881050 TUBE
Загрузка ...
12 LA321881350 TUBE
Загрузка ...
13 LA321963750 COLLAR
Загрузка ...
14 HOSE HOSE
Загрузка ...
15 HOSE HOSE
Загрузка ...
