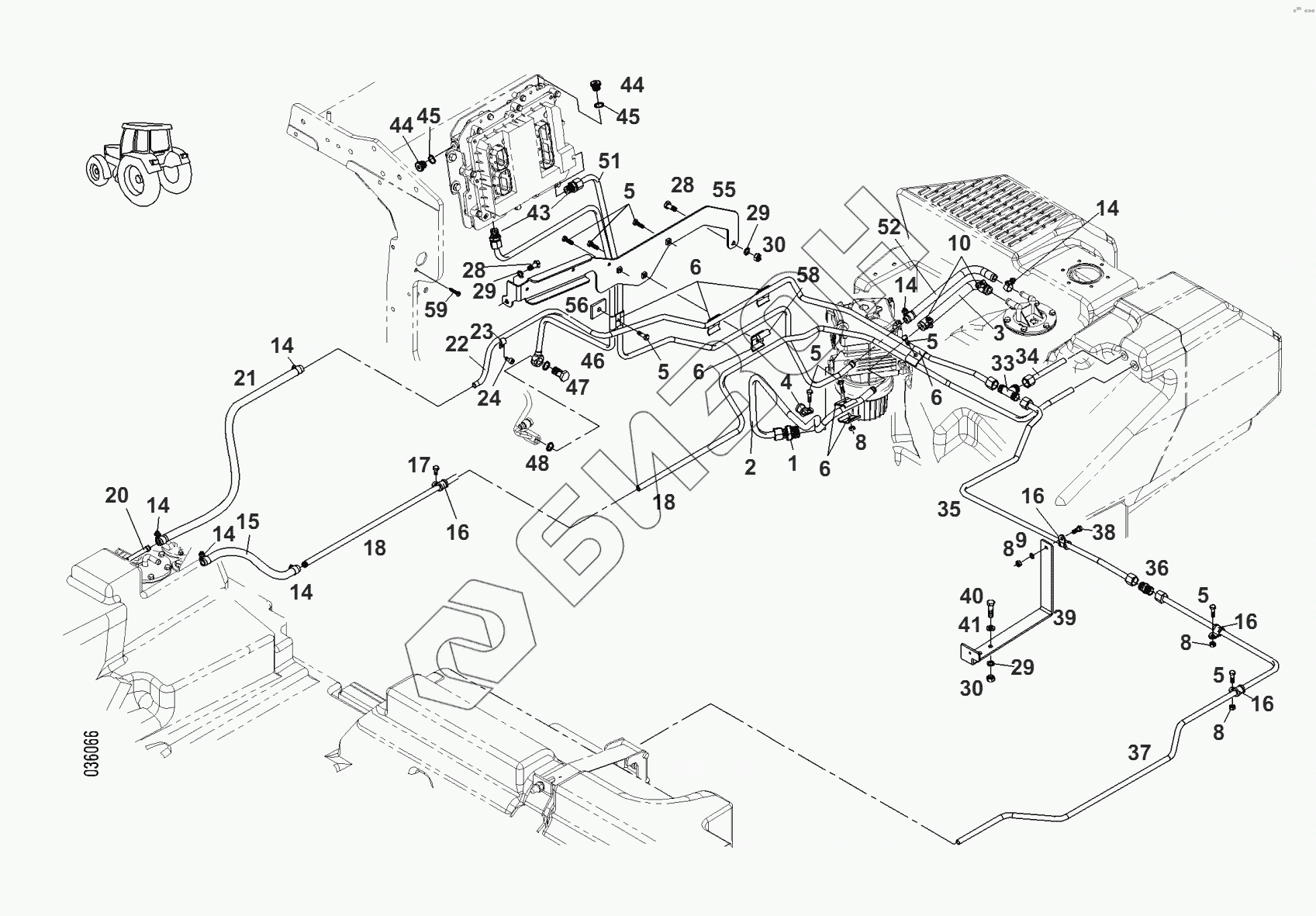

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Двигатель-топливопроводы
1
2
3
4
5
5
5
5
5
5
6
6
6
6
8
8
8
8
9
10
14
14
14
14
14
14
15
16
16
16
16
17
18
18
20
21
22
23
24
28
28
29
29
29
30
30
33
34
35
36
37
38
39
40
41
43
46
47
48
51
52
55
56
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Х592.501.206.000 | штуцер резьбовой |
Загрузка ...
|
|
| 2 | Н931.202.700.200 | труба |
Загрузка ...
|
|
| 3 | 931.202.700.300 | патрубок |
Загрузка ...
|
|
| 4 | Х459.075.500.000 | хомут трубы |
Загрузка ...
|
|
| 5 | Х487.520.741.000 | винт шестигранный |
Загрузка ...
|
|
| 6 | 278.951.130.280 | хомут |
Загрузка ...
|
|
| 8 | Х428.202.239.000 | гайка |
Загрузка ...
|
|
| 9 | Х520.803.001.000 | кольцо пружинное |
Загрузка ...
|
|
| 10 | Х458.650.700.000 | хомут |
Загрузка ...
|
|
| 14 | Х458.650.500.000 | хомут |
Загрузка ...
|
|
| 15 | Х604.159.100.340 | шланг напорный |
Загрузка ...
|
|
| 16 | Х459.075.300.000 | хомут трубы |
Загрузка ...
|
|
| 17 | Х487.520.441.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | 931.202.701.330 | труба |
Загрузка ...
|
|
| 20 | 931.202.700.030 | труба |
Загрузка ...
|
|
| 21 | Х604.159.100.940 | шланг напорный |
Загрузка ...
|
|
| 22 | Н931.202.700.360 | труба |
Загрузка ...
|
|
| 23 | 228.904.030.030 | хомут крепежный |
Загрузка ...
|
|
| 24 | Х485.004.805.000 | болт цилиндрический |
Загрузка ...
|
|
| 28 | Х487.527.741.000 | винт шестигранный |
Загрузка ...
|
|
| 29 | Х520.803.901.000 | кольцо пружинное |
Загрузка ...
|
|
| 30 | Х428.202.439.000 | гайка |
Загрузка ...
|
|
| 33 | Х592.716.100.000 | тройник |
Загрузка ...
|
|
| 34 | Н931.202.700.320 | труба |
Загрузка ...
|
|
| 35 | Н931.202.700.351 | труба |
Загрузка ...
|
|
| 36 | Х592.616.100.000 | штуцер |
Загрузка ...
|
|
| 37 | Н931.202.700.341 | труба |
Загрузка ...
|
|
| 38 | Х487.520.041.000 | винт шестигранный |
Загрузка ...
|
|
| 39 | 931.202.700.342 | кронштейн |
Загрузка ...
|
|
| 40 | Х487.528.141.000 | винт шестигранный |
Загрузка ...
|
|
| 41 | Х450.006.308.000 | шайба |
Загрузка ...
|
|
| 43 | Х592.501.100.000 | штуцер резьбовой |
Загрузка ...
|
|
| 46 | Н931.202.700.021 | труба |
Загрузка ...
|
|
| 47 | Х494.515.400.000 | штуцер |
Загрузка ...
|
|
| 48 | Х540.004.078.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 51 | Н931.202.700.310 | труба |
Загрузка ...
|
|
| 52 | 931.202.700.310 | патрубок |
Загрузка ...
|
|
| 55 | Н931.202.700.111 | кронштейн |
Загрузка ...
|
|
| 56 | 205.870.161.010 | пластина |
Загрузка ...
|
|
| 58 | 916.960.640.010 | палец |
Загрузка ...
|
|
| 59 | Х493.812.500.000 | шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
