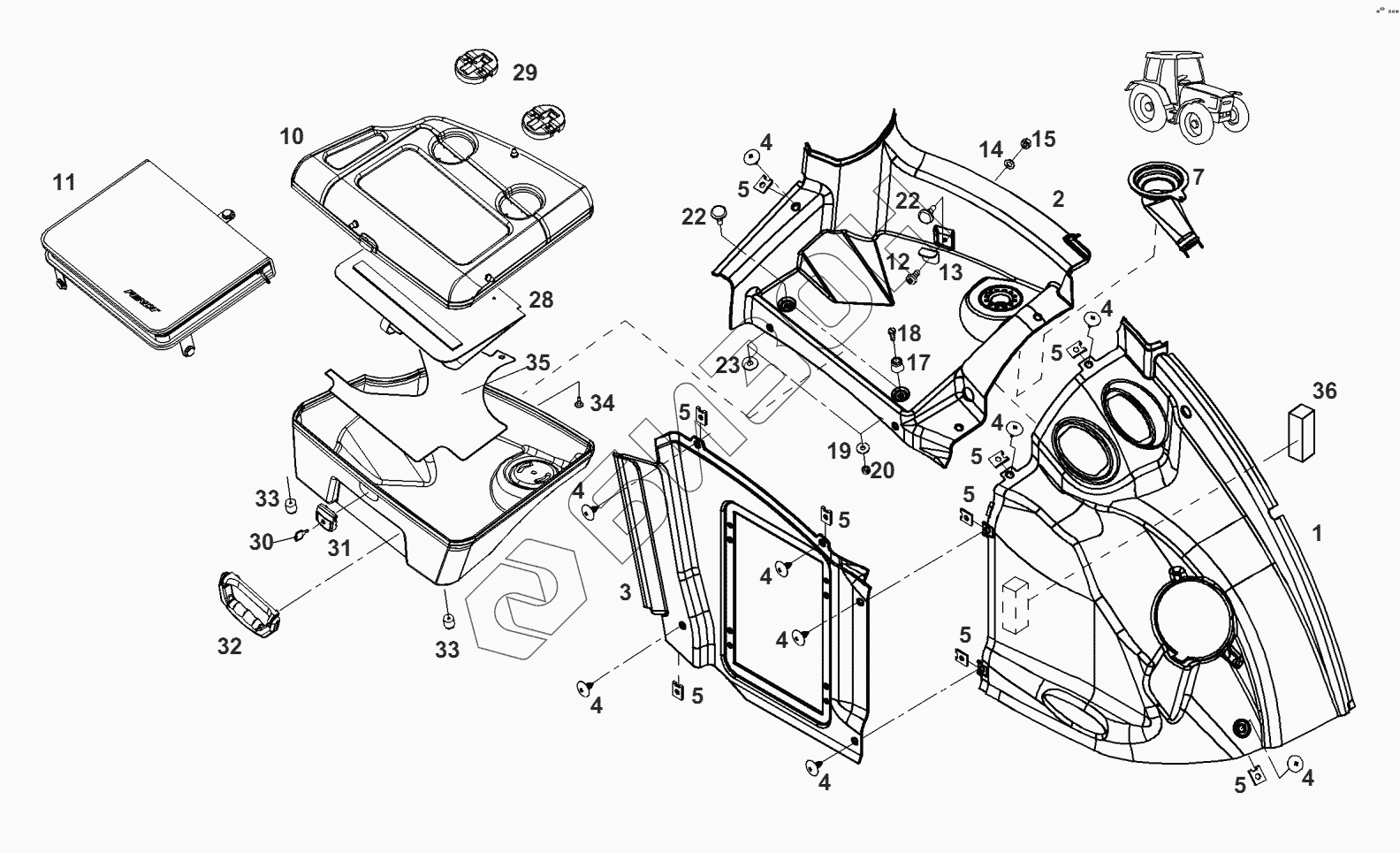

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Кабина-облицовка
1
2
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
7
10
11
12
13
14
15
17
18
19
20
22
22
23
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 931.812.070.140 | обшивка |
Загрузка ...
|
|
| 2 | 931.812.070.130 | обшивка |
Загрузка ...
|
|
| 3 | 931.812.070.100 | обшивка |
Загрузка ...
|
|
| 4 | 931.812.080.051 | шуруп пластмассовый |
Загрузка ...
|
|
| 5 | Х435.706.001.000 | гайка |
Загрузка ...
|
|
| 7 | 931.812.070.180 | вставка |
Загрузка ...
|
|
| 10 | 0.056.062.100.000 | Крышка |
Загрузка ...
|
|
| 11 | 0.056.067.100.000 | карман |
Загрузка ...
|
|
| 12 | Х495.919.901.000 | болт сферический |
Загрузка ...
|
|
| 13 | 931.812.070.330 | угол |
Загрузка ...
|
|
| 14 | Х450.003.908.000 | шайба |
Загрузка ...
|
|
| 15 | Х434.102.040.000 | гайка |
Загрузка ...
|
|
| 17 | 931.812.070.350 | крепеж |
Загрузка ...
|
|
| 18 | Х461.717.603.000 | болт цилиндрический |
Загрузка ...
|
|
| 19 | Х454.303.308.000 | шайба |
Загрузка ...
|
|
| 20 | Х428.201.839.000 | гайка |
Загрузка ...
|
|
| 22 | 205.900.163.040 | заглушка |
Загрузка ...
|
|
| 23 | Х454.303.908.000 | шайба |
Загрузка ...
|
|
| 28 | F931.812.070.010 | полка |
Загрузка ...
|
|
| 29 | F931.812.070.020 | шарнир |
Загрузка ...
|
|
| 30 | F931.812.070.030 | ключ |
Загрузка ...
|
|
| 31 | F931.812.070.040 | замок |
Загрузка ...
|
|
| 32 | F931.812.070.050 | рычаг |
Загрузка ...
|
|
| 33 | F931.812.070.060 | стопор |
Загрузка ...
|
|
| 34 | F931.812.070.070 | заглушка |
Загрузка ...
|
|
| 35 | F931.812.070.080 | войлок |
Загрузка ...
|
|
| 36 | 117.500.420.400 | уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
