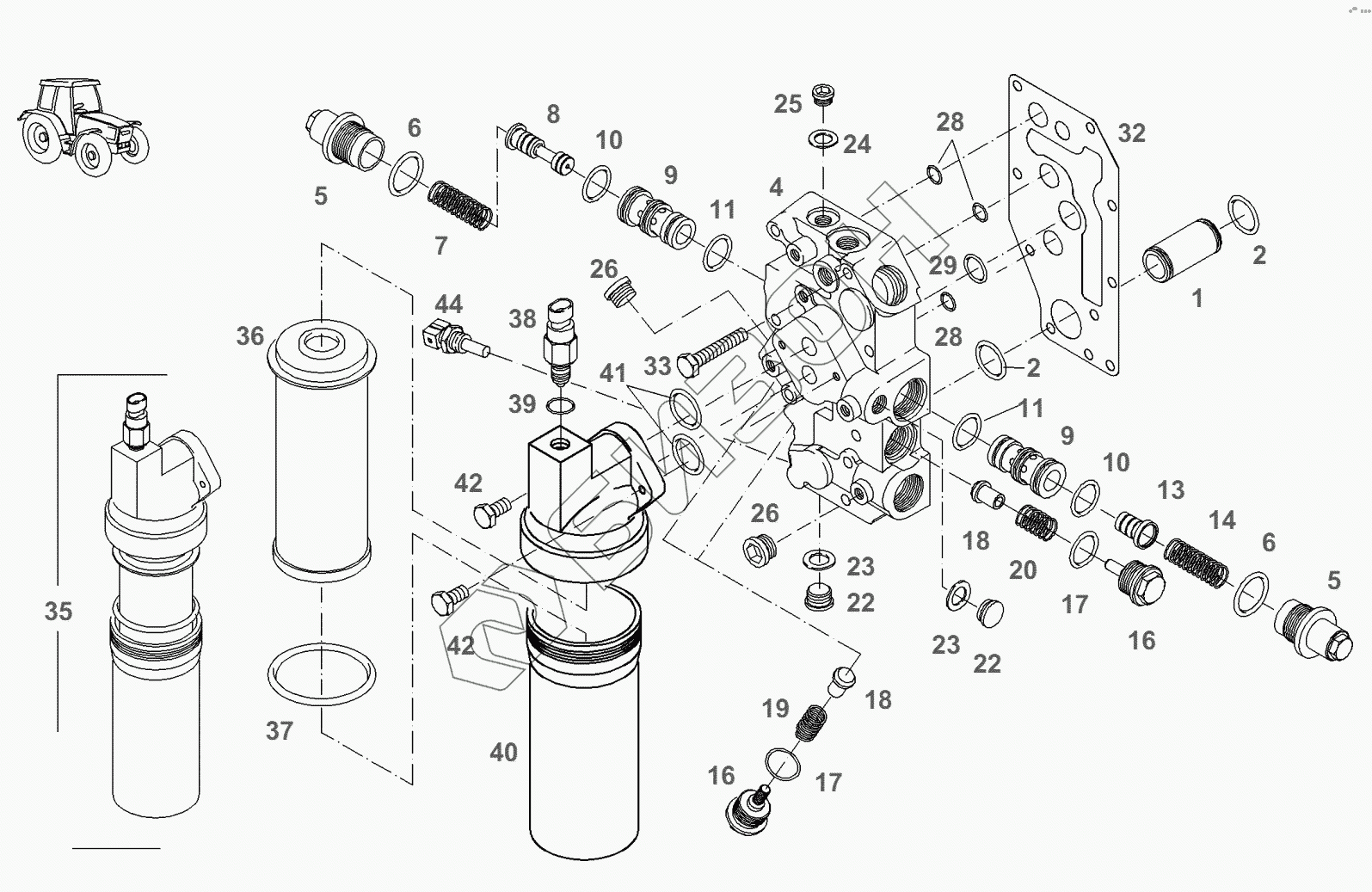

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Коробка передач-блок клапанов
1
2
2
4
5
5
6
6
7
8
9
9
10
10
11
11
13
14
16
16
17
17
18
18
19
20
22
22
23
23
24
25
26
26
28
28
29
32
33
35
36
37
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 916.100.600.220 | труба |
Загрузка ...
|
|
| 2 | Х548.871.400.000 | резиновое кольцо |
Загрузка ...
|
|
| 4 | G916.100.600.020 | блок клапанов |
Загрузка ...
|
|
| 5 | 395.100.600.040 | гильза |
Загрузка ...
|
|
| 6 | Х548.881.466.000 | резиновое кольцо |
Загрузка ...
|
|
| 7 | 916.100.600.030 | пружина |
Загрузка ...
|
|
| 8 | 916.100.600.061 | поршни |
Загрузка ...
|
|
| 9 | 395.100.600.020 | патрон |
Загрузка ...
|
|
| 10 | Х548.871.466.000 | резиновое кольцо |
Загрузка ...
|
|
| 11 | Х548.870.566.000 | резиновое кольцо |
Загрузка ...
|
|
| 13 | 916.100.600.070 | поршни |
Загрузка ...
|
|
| 14 | 916.100.600.040 | пружина |
Загрузка ...
|
|
| 16 | 916.100.600.100 | пробка запорная |
Загрузка ...
|
|
| 17 | Х548.868.866.000 | резиновое кольцо |
Загрузка ...
|
|
| 18 | 514.100.600.080 | конус уплотнительный |
Загрузка ...
|
|
| 19 | 916.100.600.050 | пружина |
Загрузка ...
|
|
| 20 | 514.100.600.090 | пружина |
Загрузка ...
|
|
| 22 | Х483.801.600.000 | пробка запорная |
Загрузка ...
|
|
| 23 | Х540.005.478.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 24 | Х540.004.278.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 25 | Х483.800.800.000 | пробка запорная |
Загрузка ...
|
|
| 26 | Х483.900.000.000 | пробка запорная |
Загрузка ...
|
|
| 28 | Х548.829.200.000 | резиновое кольцо |
Загрузка ...
|
|
| 29 | Х548.857.366.000 | резиновое кольцо |
Загрузка ...
|
|
| 32 | 916.100.600.210 | уплотнение |
Загрузка ...
|
|
| 33 | Х486.528.705.000 | винт шестигранный |
Загрузка ...
|
|
| 35 | G916.100.600.044 | фильтр |
Загрузка ...
|
|
| 36 | F916.100.600.010 | патрон фильтра |
Загрузка ...
|
|
| 37 | Х548.960.666.000 | резиновое кольцо |
Загрузка ...
|
|
| 39 | Х548.833.602.000 | резиновое кольцо |
Загрузка ...
|
|
| 40 | F916.100.600.030 | корпус |
Загрузка ...
|
|
| 41 | Х548.881.466.000 | резиновое кольцо |
Загрузка ...
|
|
| 42 | Х487.528.105.000 | винт шестигранный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
