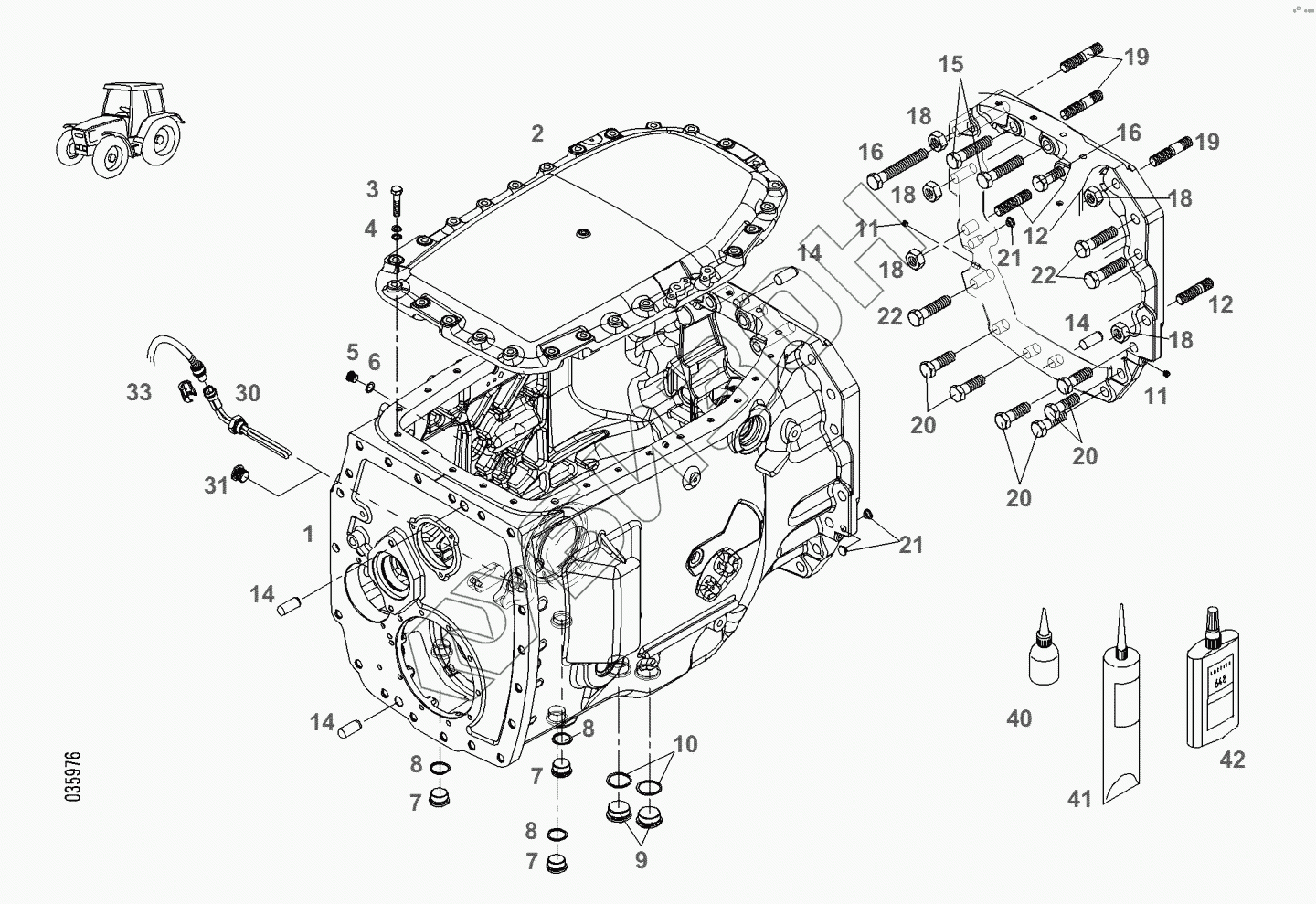

Графический каталог запасных частей к технике: AGCO Fendt-936 часть1. Коробка передач-картер КПП
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
11
12
12
14
14
14
14
15
16
16
18
18
18
18
18
19
19
20
20
20
21
21
22
22
30
31
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Н931.202.251.020 | Н931.202.251.020 | элемент нагревательный |
Загрузка ...
|
|
| 1 | 931.100.052.020 | картер КПП |
Загрузка ...
|
|
| 2 | 916.101.050.060 | крышка картера |
Загрузка ...
|
|
| 3 | Х486.536.106.000 | винт шестигранный |
Загрузка ...
|
|
| 4 | Х520.805.000.000 | шайба стопорная |
Загрузка ...
|
|
| 5 | Х483.801.200.000 | пробка запорная |
Загрузка ...
|
|
| 6 | Х540.004.878.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 7 | Х483.804.801.000 | пробка запорная |
Загрузка ...
|
|
| 8 | Х540.010.278.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 9 | Х483.807.201.000 | пробка запорная |
Загрузка ...
|
|
| 10 | Х540.012.278.000 | кольцо уплотнительное |
Загрузка ...
|
|
| 11 | Х483.500.200.000 | пробка запорная |
Загрузка ...
|
|
| 12 | Х489.154.900.000 | шпилька |
Загрузка ...
|
|
| 14 | Х506.286.500.000 | штифт |
Загрузка ...
|
|
| 15 | Х486.555.700.000 | винт шестигранный |
Загрузка ...
|
|
| 16 | Х486.556.202.000 | винт шестигранный |
Загрузка ...
|
|
| 18 | Х428.205.005.000 | гайка |
Загрузка ...
|
|
| 19 | Х489.155.400.000 | шпилька |
Загрузка ...
|
|
| 20 | Х487.555.100.000 | винт шестигранный |
Загрузка ...
|
|
| 21 | Х499.502.495.000 | заглушка |
Загрузка ...
|
|
| 22 | Х487.555.507.000 | винт шестигранный |
Загрузка ...
|
|
| 30 | Н931.202.250.020 | элемент нагревательный |
Загрузка ...
|
|
| 31 | Х483.802.801.000 | пробка запорная |
Загрузка ...
|
|
| 40 | Х903.050.074.000 | LOCTITE |
Загрузка ...
|
|
| 41 | Х903.050.074.000 | LOCTITE |
Загрузка ...
|
|
| 42 | Х903.050.091.000 | LOCTITE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
